五、侧面碰撞

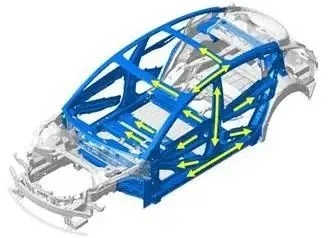

1、多条碰撞传递路径，车身采用安全的笼型结构可对应所有侧面碰撞（如图25）；

                        图25 侧面碰撞车身传力路径示意图

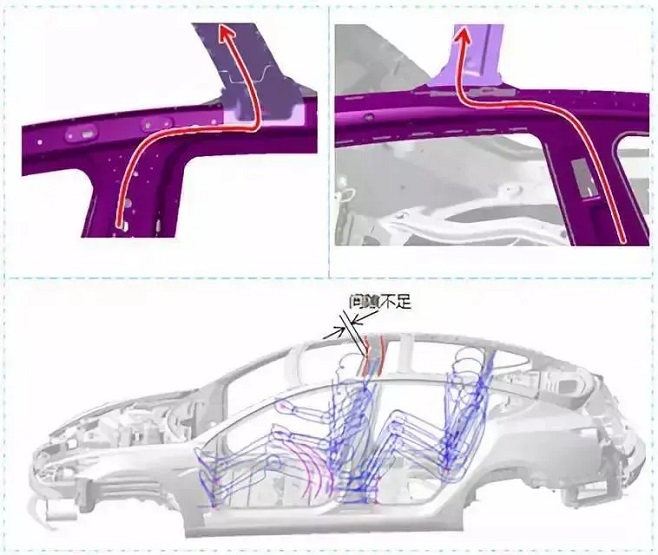

1）如图26所示，顶盖中横梁采用超高强钢，而B柱及边梁则均采用热成型材料，主要保证侧面碰撞的传力。

图26 Model 3 顶盖中横梁传力路径示意图

2）但是B柱与顶盖中横梁未形成封闭环形结构，有一定的错位，这种设计考虑主要是Model 3在人机布置时头部与横梁间隙不足，导致顶盖中横梁一定后移造成，由于侧面碰撞中由最终由顶盖中横梁传递的能量较少，这种设计也是可以接受的。
3）另外POLE碰撞中会对上边梁考察更为严苛，这种错位并不是十分有利，如果头部空间满足的情况下，尽量还是要保证顶盖中横梁与B柱的连贯性，保证连续的传力结构；

2、Model 3在车门设计上对应侧面碰撞（包括POLE碰）也有以下亮点：

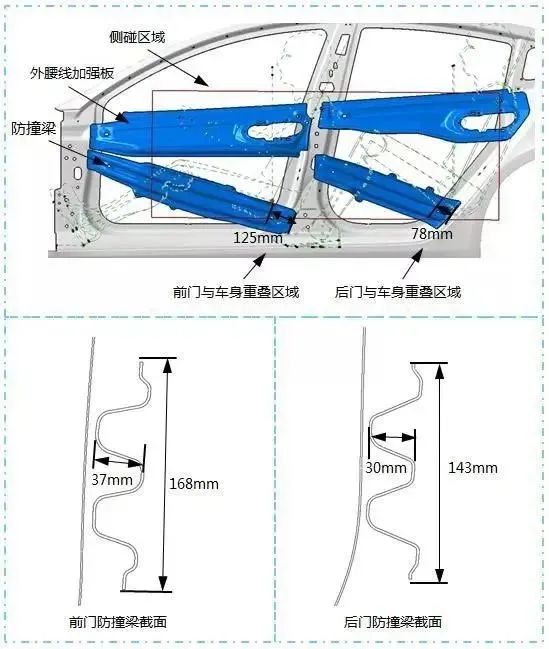

1）如图27所示，从侧碰区域对比图来看，前门、后门的防撞钣金与侧碰区域的重叠量接近50%，可以有效抵御壁障对乘员的伤害；防撞梁布置位置相对靠下，但覆盖面积较其它车型约增大15%，形状为常见的”冲压帽式“防撞梁，材质为高强度铝合金材料，厚度为2mm。

2）防撞梁与车身止口的重叠量为前门125mm，后门78mm，相对其它车型为中上等水平，可对防撞梁与车身连接强度得到有效提升，在侧碰时更好的保证车门与车身的传力顺畅性。

3）其上部的外腰线加强板布置在碰撞区域上部，为铝合金材料1.6mm厚度的零件，远高于常规车型0.9mm厚度。从位置及料厚上来分析，外腰线加强板也是对应侧面碰撞、正面碰撞的主要结构之一。

                       图27 车门防撞梁结构示意图

3、model 3 的侧面碰撞主要控制B柱的变形模式来实现，主要采用两种方式。

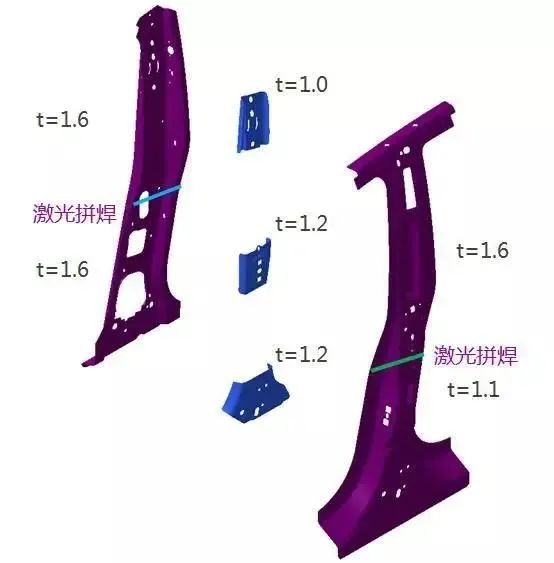

·B柱内板与加强板均采用TWB工艺（如图28），即内板采用相同料厚不同强度的材料，加强板采用相同材料不同料厚工艺，保证上部强度均高于下部；
·同时B柱加强板下部设计了诱导变形结构（如图29），以控制B柱变形模式达到设定要求。

                             图28 Model 3 B柱TWB工艺应用
