三、正面40%偏置碰撞

1、Model 3的40%偏置碰主要对应E-NCAP和IIHS试验要求，当64km/h试验车撞击壁障时，传力路径与正面碰撞基本一致，但变形会更为严重。壁障会对轮胎造成严重挤压造成轮胎发生一定转向及后退，进而撞击车体，造成人员伤害。

2、Model 3的偏置碰设计较为独特，重点在前防撞梁、A柱、门槛等位置进行了优化设计。

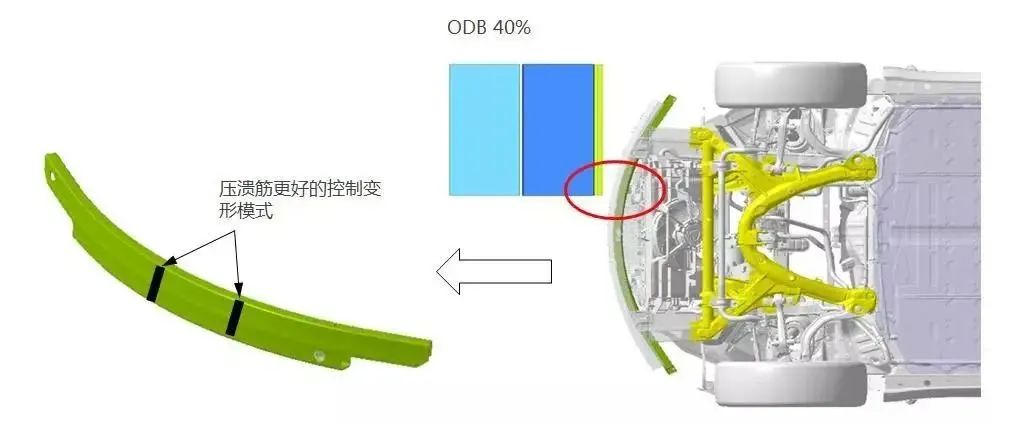

1）首先前防撞梁本体设计两条纵向压溃筋（如图16），位置处于车宽40%，考虑在偏置碰过程中更好的控制前防撞梁变形模式；

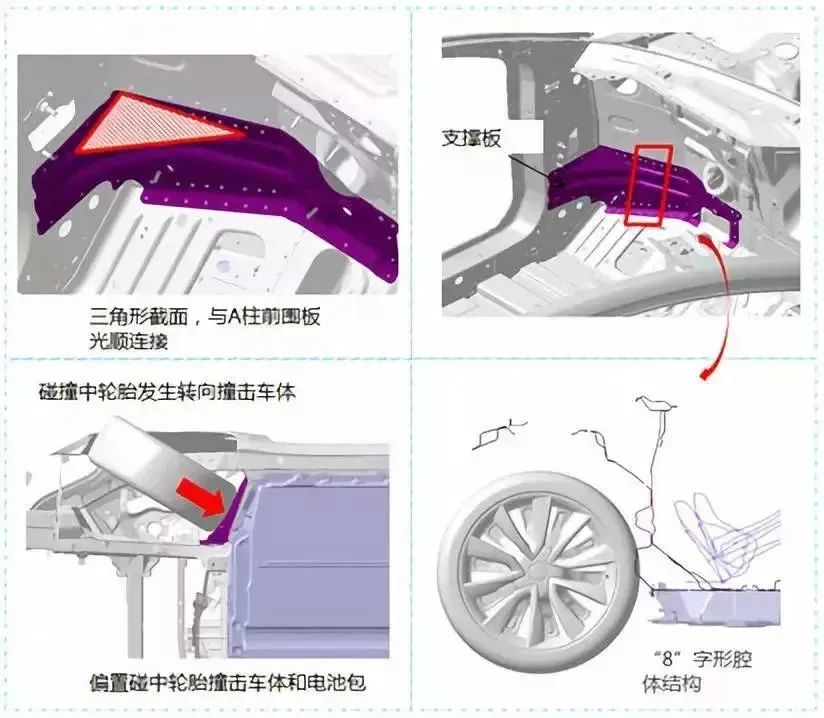

2）其次驾驶舱内部左右设计了支撑板结构（如图17），采用热成形材料，横向截面采用结实的“三角形”截面，与外支撑梁相互呼应，形成“8”字形腔体结构；

3）同时腔体内部填充发泡材料增加强度，当高速碰撞壁障撞击轮胎时，可阻挡轮胎向乘员舱内的侵入，减少车体被入侵时向后的变形量；该结构也能有效保护电池包在碰撞时不受到过度挤压。

                              图17 驾驶舱内部结构图

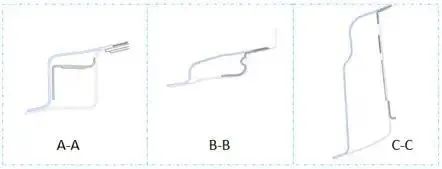

4）Shotgun作为机舱主要传力路径之一，上下两层钣金形成封闭型腔体，外板采用高强度钢板，内板采用超高强度钢板，整体弧度采用“拱形”以避让轮胎包络，由于“拱形”结构也导致shotgun从前至后截面变化是由大→小→大（如图18）;

5）偏置碰过程中shotgun与正碰一样进行折弯变形进行吸能，最大折弯位置就是腔体最小位置B-B；同时腔体内内置三角形支撑板来控制变形模式。

                            图18 shotgun截面变化

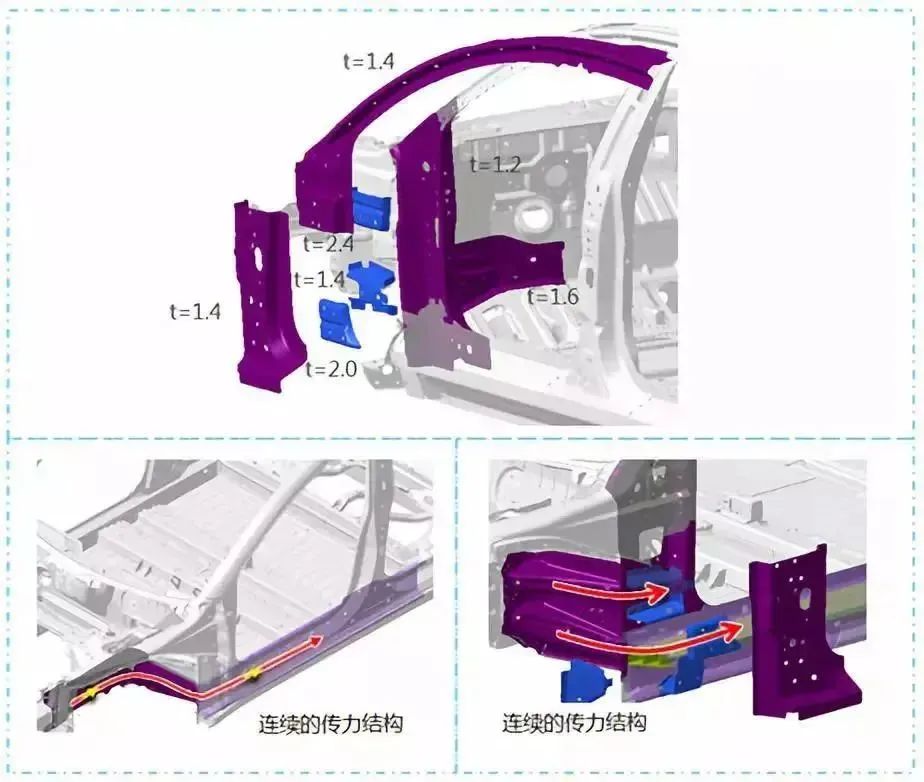

6）40%偏置碰对纵梁及乘员舱挤压更为恶劣，Model 3对应该碰撞则在A柱进一步进行了补强设计，如图19所示，内板及加强板均采用屈服在1000MPa以上的热成型材料，同时钣金料厚均高于同类车型，减少偏置碰撞过程中车门框架的变形量,该作用同样适用于25%偏置碰撞；

7)在门槛内板位置该车型采用的是超高强度钢板，贯通至A柱前部，与纵梁、外侧支撑板有效连接，使得纵梁的碰撞力有效传递。

                    图19 纵梁、门槛、A柱传力路径和材料、料厚
