二、EOL下线测试设备介绍

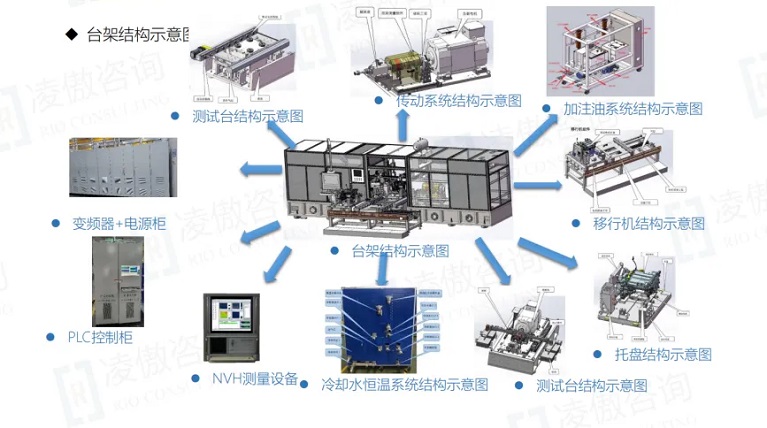

2.1、各部件功能:

1、测试台：主要由左右两台测功机构成，主要用于测试电驱动总成的功率，测功机利用电机测量各种动力机械轴上输出的转矩，并结合转速以确定功率的设备。

2、加注油系统：测试前给减速器加注润滑油，测试完成后将润滑油抽出。

3、冷却水恒温系统：通过换热或加热机构，动态恒温控制进入电机和控制器的冷却水，保证进入电驱动总成的冷却水恒温恒流量。

4、变频器：把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。该设备首先要把三相或单相交流电变换为直流电(DC)。然后再把直流电(DC)变换为三相或单相交流电(AC)。变频器同时改变输出频率与电压。

5、上位机控制系统：用于控制负载系统执行相关工况任务以及向用户提供人机,控制界面。包括工业控制计算机，测试控制软件系统等。

6、数据测试系统：包括对被试电机扭矩、转速以及实验过程中被试电机及其控制其温控设备的温度、压力等现场参数的测试与转换。

2.2、电驱动预装于托盘，托盘送上自动测试线，与多种测试、加注工位对接，进行下线前的各项测试。
