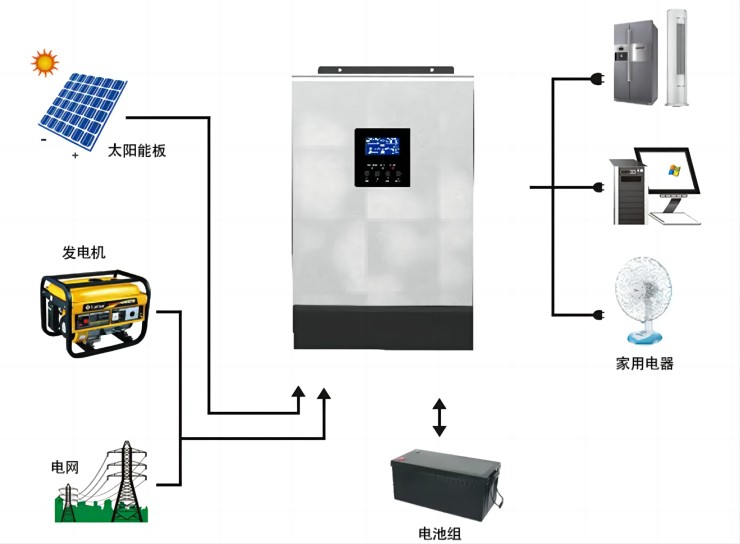

1、太阳能光伏离网系统结构：太阳能光伏离网系统主要由太阳能电池板、充电控制器、逆变器以及蓄电池和负载组成，是

利用太阳能电池板在有光照的情况下产生电能，通过充电控制器和逆变器给负载供电，蓄电池为储能单元，在阴雨天或者

夜晚时，还保证系统可以正常工作。

2、太阳能光伏离网系统的应用：该系统适用于海岛、荒漠、草原以及偏远山区等无电或缺电或者电费畸高的地方，在这些

地区，太阳能离网系统以更优的经济性可以取代传统发电设备，例如柴油发电机等；同时太阳能离网系统也可作为移动或

备用电源，为家庭、诊所、通信基站、气象站、林间消防站等场所提供电力保障。

3、太阳能光伏离网系统的优点

1）安装轻便，不受地域限制，适用范围广。

2）投资建设周期短，成本低，经济回报快。

• 3）安全可靠，无噪声，无污染排放。
• 4）全自动运行，无须人工值守维护。

4、太阳能光伏离网系统的选型

1）用户根据实际的需求，选用我们的标准配置产品。

• 2）联系我们的业务人员，由我们专业工程人员为你量身定制。

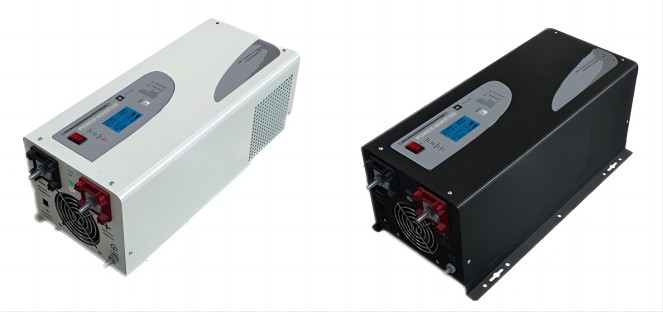

 4.1、太阳能离网逆控一体机（MPPT 工频机）

1）主要特点

1：集纯正弦波逆变充电于一体

2：智能4步充电,多种电池类型选择

3：超宽输入电压

4：完善的过载、过温、过压、短路等保护功能

5：采用可靠性高的MCU控制单元

6：远程控制功能（选配）

7：易安装,易操作

8：无人值守功能，市电电池自动切换

9：含有无电池启动（选配）

10：MPPT充电控制器

11：可接直流负载

 2)  工作原理

*电工作模式：市电正常时，负载输出由市电旁路供电，同时给蓄电池组充电。

*变模式：市电掉电或异常时，蓄电池经逆变电路，放大后推动工频变压器输出纯净的正弦波电压给负载供电。

*PV充电模式：接入太阳能光伏板，通过内置MPPT太阳能控制器对电池进行充电。

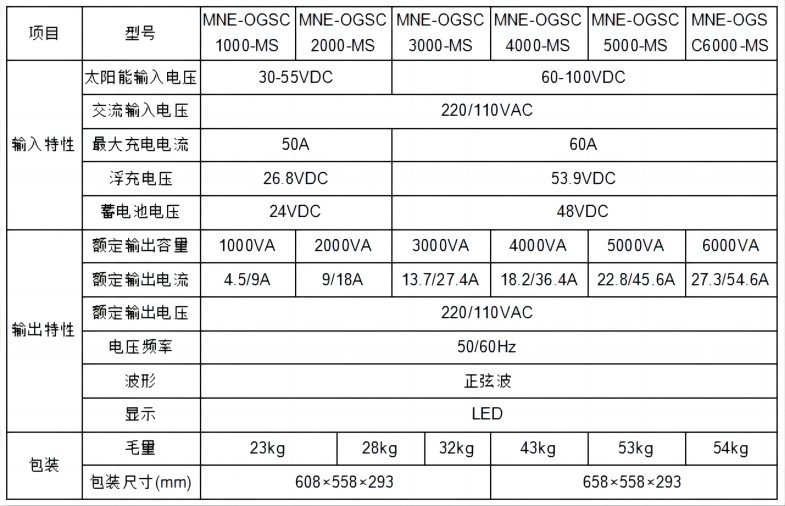

3)技术参数

4.2、能离网逆控一体机（MPPT 高频机）

1）主要特点

1：纯正弦波输出

2：内置MPPT太阳能充电控制器

3：可调节输入电压范围来满足不同家庭负载和电脑使用的需求

4：可根据负载情况调节充电电流

5：可以选择优先市电或者太阳充电功能

6：兼容市电电压和发电机

7：市电恢复后，可自动重启

8：蓄电池智能充电设计，可优化电池组性能

9：工作模式：具有市电、逆变、太阳能，三种工作模式，并且带PV充电功能

10：保护功能：过充、短路、电池反接、过载、过温、过压、欠压等各种保护

11：显示： LCD和LED显示工作模式

12：冷启动:

2）工作原理

1：市电工作模式： 市电正常时，负载输出由市电旁路供电，同时给蓄电池组充电。

2：逆变模式：市电掉电或异常时，蓄电池经升压逆变电路，输出纯净的正弦波电压给负载供电。

3：PV充电模式： 接入太阳能光伏板，通过内置MPPT太阳能控制器对电池进行充电:

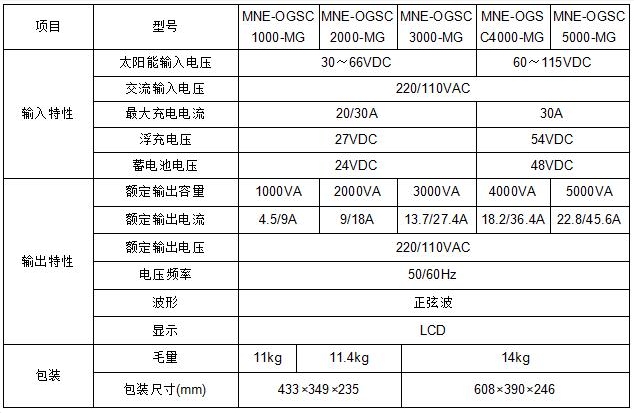

3）技术参数

1）主要特点

1： 纯正弦波输出

2 ：内置PWM太阳能充电控制器

3 ：可调节输入电压范围来满足不同家庭负载和电脑使用的需求

4 ：可根据负载情况调节充电电流

5： 可以选择优先市电或者太阳充电功能

6 ：兼容市电电压和发电机

7： 市电恢复后，可自动重启

8 ：蓄电池智能充电设计，可优化电池组性能

9 ：工作模式：具有市电、逆变、太阳能，三种工作模式，并且带PV充电功能

10： 保护功能：过充、短路、电池反接、过载、过温、过压、欠压等各种保护

11： 显示： LCD和LED显示工作模式

12 ：冷启动

2）工作原理

*市电工作模式： 市电正常时，负载输出由市电旁路供电，同时给蓄电池组充电。

*逆变模式：市电掉电或异常时，蓄电池经升压逆变电路，输出纯净的正弦波电压给负载供电。

*PV充电模式： 接入太阳能光伏板，通过内置MPPT太阳能控制器对电池进行充电

3）技术参数



1)产品特点

(1)修正弦波输出.

(2)LED状态指示,LCD参数显示.

(3)智能报警功能.

(4)逆变电压、优先工作模式、充电电流可设置.

(5)宽范围交流输入电压.

(6)智能风扇控制.

(7)具有太阳能及交流充电功能.

(8)电池低压,输出超载,及完善可靠的输出短路保护功能。

2)工作原理

(1).市电优先充电模式，市电正常时经由充电器给电池充电，市电异常时，太阳能发出电量经控制器给给电池充电。

(2).PV优先充电模式，太阳能电池发出电量经控制器给电池充电，同时关闭市电充电器；太阳能超出有效充电范围时，市电经充电器给电池充电。

(3).市电和PV同时充电模式，此时，市电经充电器和太阳能发出电量经控制器，同时给电池充电。

(4).当市电断电或异常，系统会自动切换到电池给负载供电。

(5).当市正常，系统又会自动切换到市电给负载供电。

3)技术参数

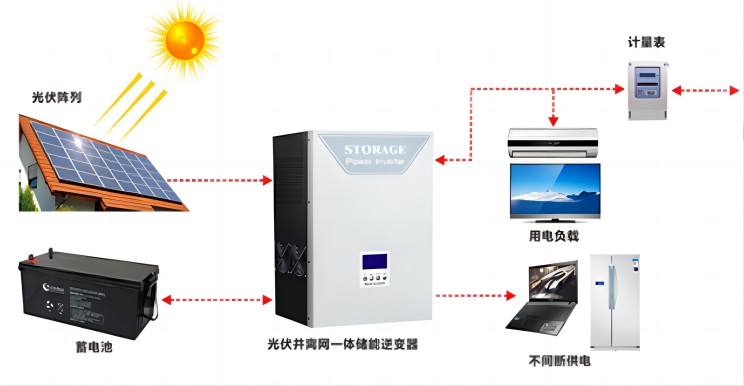

1)主要特点

*并网逆变器带储能

*既能带负载，又可以并入电网

*可设定优先使用太阳能、蓄电池或者市电

*用户可以根据电池种类调节充电电流

*可以设定多种工作模式：并网模式、离网模式和并网带储能模式

*内置开关机定时功能

*多种通讯方式可用USB.RS-232, Modbus和SNMP

*监控软件用于工作实时状态显示和控制

2)工作原理

*并网带储能模式：蓄电池充满后，多余的电量并入电网。

*市电工作模式： 市电正常时，负载输出由市电旁路供电，同时给蓄电池组充电。

*逆变模式：市电掉电或异常时，蓄电池经升压逆变电路，输出纯净的正弦波电压给负载供电。

*PV充电模式： 接入太阳能光伏板，通过内置MPPT太阳能控制器对电池进行充电。

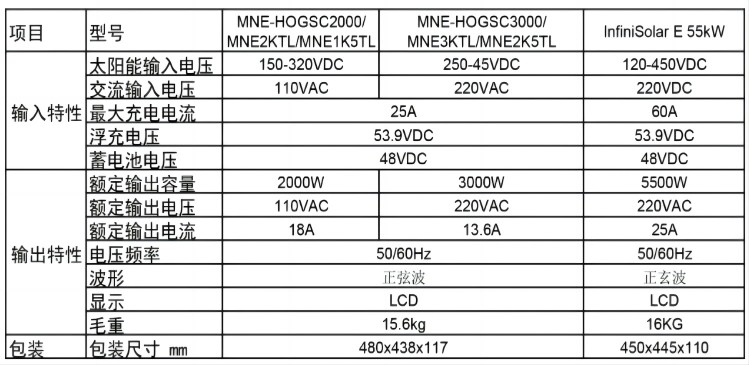

3)技术参数
