1、注意事项

注意该机的技术参数,尤其是环境条件必须符合要求 ☆该机的操作人员必须经过严格培

☆安装和故障检查必须由专业人员进行

安装之前,先检查各部件是否齐全,以及资料是否完整 系统必须可靠接地

通电之前,必须仔细检查安装、连接是否正确

机器运行时,请勿把手伸到运动部件处,以免夹伤手指 ☆严禁在未停机时进行机械拆

请勿把易燃物质放在机器上,以免发生事故

请勿将贴上标签的试管放入设备进行自动备管,以免发生故

2、设备介绍

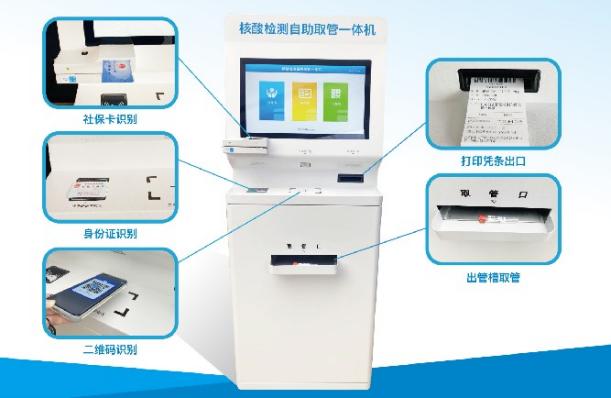

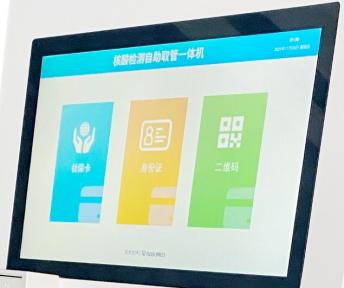

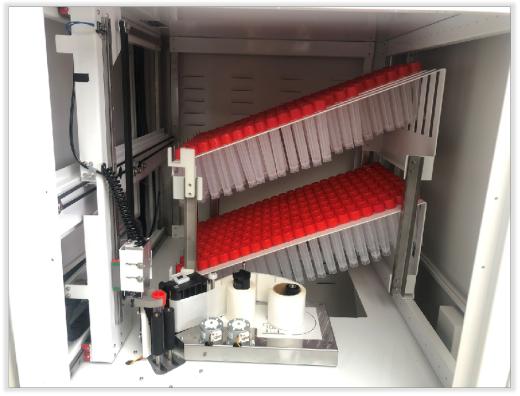

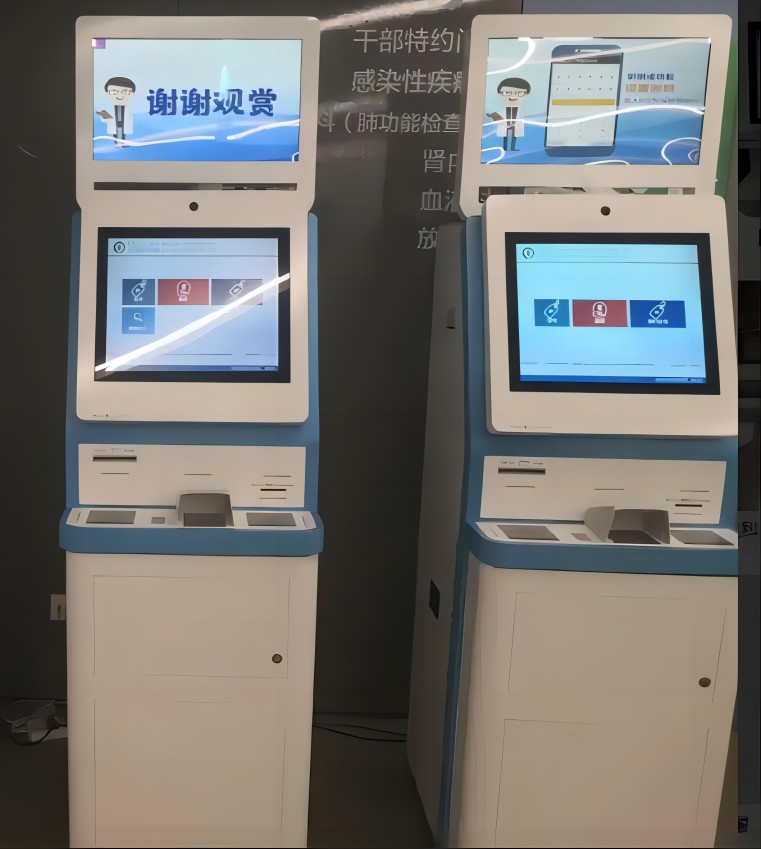

1)设备整体结构

2)配置:核酸检测自助取管一体机包含触摸显示屏、社保卡读卡器、二代 身份证读卡器、二维码扫码墩、热敏小票打印机、采样管贴标模组。

1)触摸显示屏

*尺寸:21.5

*比例:4 :3/16 :9

*面板类型:工控 A 规屏

*响应时间:3ms

*背光类型:LED

*触摸屏:电容

*单点寿命:大于 5000 万次

*触摸力度:45G-250G

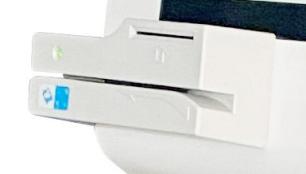

2)社保卡读卡器





*操作符合中国金融集成电路(IC) 卡规范终端规范。

*电源:DC5V,允差±5%

*低功耗,可直接使用 PC/2 或 USB 电源;

*IC 卡接口读写符合 ISO7816- 1 :1987~ISO7816-3 :1989 标 准的 IC 卡,具有拔卡保护功能。

*磁条卡接口符合 ISO7811- 1~4:1985 标准的有关规定

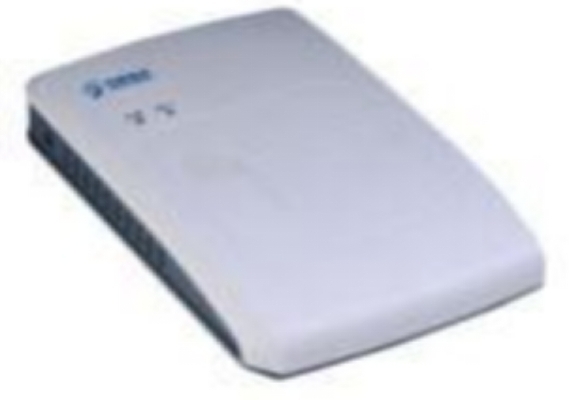

3)身份证读卡器

*射频技术:符合 ISO14443 Type B 标准,以及《GA 450-2003 台 式居民身份证阅读器通用技术要求》、《1GA450-2003 台式居民身份 证阅读器通用技术要求第一号修改单(草案)》

*保密模块:身份证核查系统专用模块

*工作频率:13.56MHz±7kHz

*读卡距离:0-50mm

*阅读时间:<1S

*平均无故障工作时间:不小于 5000 小时

*产品电源:USB5V供电

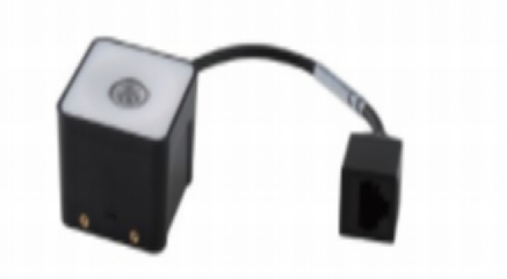

4二维码扫码墩







*光源:白色 LED

*指示灯:蓝色闪烁=解码成功

*扫描类型:影像式

*符号对比度:***35%的反射差

*转角,仰角,偏角: ±180°, ±55°, ±40°

*最小识别精度:1D 5mil Code 39 ,2D 6.7mil QR;

*解码能力:解读标准一维,二维条码

(5) 热敏小票打印机

*通讯接口:RS232+TTL+USB

*波特率:默认 115200  数据位 8  停止位 1  奇偶校验 无

*工作电压:12V-24V 宽电压

*工作电流:正常工作电流 2.5A  峰值电流 3A

*打印方式:热敏打印

*分辨率:203dpi 8dots/mm  每行 384 点

*打印速度 80mm/s

*纸卷类型:热敏纸/热敏标签纸

*纸卷规格:20~58mm±0.05mm  (宽度) 0.05~0. 1mm  (厚度)

*纸卷直径:最大直径 80mm

*切纸方式: 自动切纸 支持全切/半切

*使用寿命:100 公里

*打印内容:文字、图形、字符、条形码、二维码



*工作温度范围:5~40℃

*工作湿度范围:20~85%RH 无冷凝

*注:不可在有易燃、易爆性气体存在的场合运行!

A.打印模块参数

打印方式:热敏      分辨率:203dpi

打印速度:75mm/s      纸张类型:标签纸

B.标签:请确保使用的标签是由上海罗威电子科技有限公司认可的的。质 量保障不适用于由使用非认可的打印标签所引起的问题。

*标签长度:30mm~32mm  (通常)

*标签宽度:不超过58mm

*标签规格与试管规格有关

*使用的标签纸是卷轴式(带底纸的标签) 其外径最大:100mm, 卷心内径最小:25.4mm

3)数据接口(例举):根据医院实际需求,由软件商开发上位软件操控设备,以下例举部分接口:

口描述

参数描述

1

获取基础信息接口

电子医保卡、医保卡、身份

2

获取是否缴费接口



3

核酸缴费支付接口



4

缴费完成回调接口



5

取核酸条码及取票凭证接口



6

条码打印完成回调接口



7

创建健康云绑定条码接



8

更新手机号码、住址接口



1)HIS 支付接口说明

A.核酸项目缴费单接口:通过刷医保卡和身份证获取对应的社保卡号、身份证号码,扫描电子医 保、随身码获获取二维码信息传入该接口获取缴费单信息。

B.在线支付接口:调用缴费单接口,显示采样信息及费用,采样者在一体机点击支付,调 用该在线支付接口,返回对应的缴费微信或者支付宝二维码,待采样者扫描 二维码进行费用支付

C.获取缴费凭条接口:采样者支付完成,通过调用该接口获取当前缴费的凭条信息

2)LIS 接口说明

A.获取采样者项目信息:通过传入缴费凭条条码,获取采样者核酸采样项目信息;

B.生成绑定条码:通过获取的核酸采样项目传入该接口,获取绑定条码;

C.回调采样时间:鼻咽拭子试管打印完成,通过条用该接口返回采样时间

D.健康云创建接口或者绑定条码接口:该接口主要是通过手机号来自动创建健康云账号,并将生成的条码和健康云 账号进行绑定,如果健康云账号已经存在只要把该条码和已存在的健康云账 号绑定

3)贴标模组接口说明

A.方法说明:传递病人标签打印信息

B.方法名称:HT6000_PrintLabel

C.入参说明:

参说明

1

PatName

者姓名

String

2

PatSex

者性别

String

3

BarcodeNo

测条码

String

4

Address

String

5

ItemName

测项目

String

6

PatCard

者卡号

String

D.出参说明:

Address

参说明

1

Error

误码

成功:success

设备故障:

deverror

String

2

ErrorMsg

误信息

String

E.示例:

出参

json 格式

json 格式

"PatName": "李雷","PatSex":"男",       "BarcodeNo":"123456", "Address":"核酸采样室","ItemName":"新型冠状 毒检测","PatCard": "654321"



"Error": "success", "ErrorMsg": ""



3、设备参数

核酸检测采样自助取管机

21.5 英寸

辨率

1920*1080

645mm*660mm*1630mm

管速度

3 /

态硬盘

128GB

4GB

作系统

Win10

操作

支持医保卡、身份证读取,支持二维码扫描,凭条打印

4、常见问题处理

1)如何操作设备:试管和标签纸充足时,无需手动介入操作设备,只需在读卡器或扫描墩上进行数据录入,在上位软件的操控下,设备将自动选择对应的试管,并贴上对应的标签。

2)打印无反应

(1) 查看是否有报错信息

(2) 查看试管、标签纸是否用尽

(3) 设置客户端软件重启

3)上报试管用尽:进行试管添加操作,在添加完成后设备自动进入通常工作模式。

4)上报标签用尽:进行标签安装的操作,在安装完成后按下贴标模组电源键重启, 确保打印装纸正常。

5)上报标签未取走:取走打印头处的标签,然后按下贴标模组电源键重启,确保正常 出纸张,打印模块正常启动。

6)上报其他故障:若故障无法修复,请按本手册封面联系地址和电话及时通知上海 罗威维修人员。

7)贴标标签纸安装

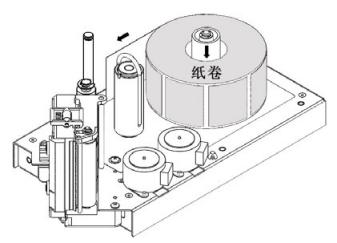

A.把选择的热敏标签纸卷装入纸卷轴。

*注意:纸卷应落到纸卷轴的根部;打印时纸张按图中所示方向运行,安装时应注意纸卷方向。

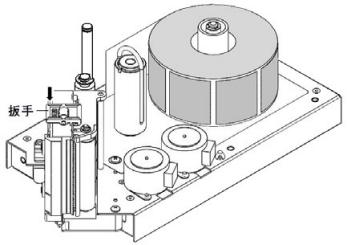

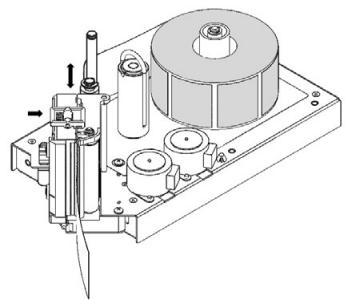

B.扳动扳手,打开打印头机上盖。

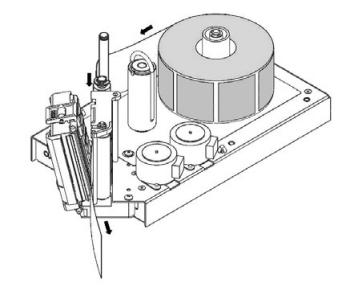

C.将热敏标签纸端部的标签剥离几张,剥离后的衬纸长度约为 200mm。然后按照 下图所示,将热敏标签纸绕过逼纸轴,从走纸通道开口穿进走纸通道内,第一 张标签压在打印胶辊上。



*注意:要确保纸张下边沿达到支撑板面,而且第一张标签的端部最好不要超过打 印胶辊前的剥离刀。

D. 合上打印机上盖,根据热敏标签纸的宽度上下调整逼纸环到合适的位置,一般建议调整到逼纸通道比介质宽 0.5~1mm。

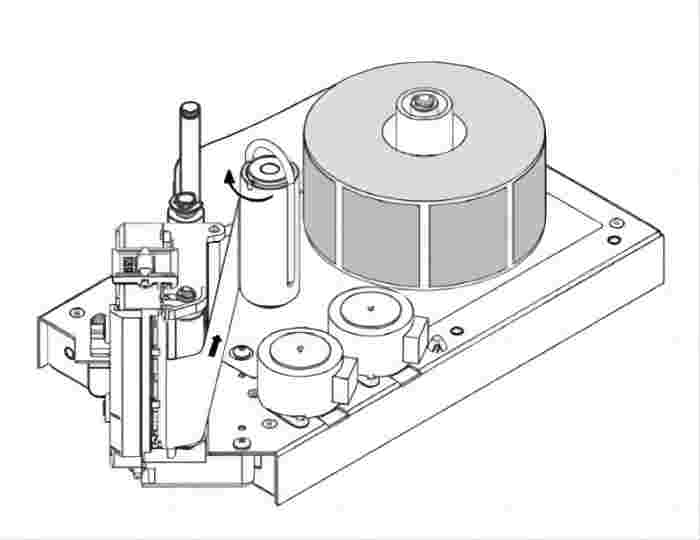

E.将热敏标签纸的衬纸按下图所示绕向绕过剥离刀、打印胶辊和衬纸垫轴,用回 收纸夹把衬纸固定在回收轴上,并按下图所示方向转动回收轴,使衬纸处于绷 紧状态。

*注意:回收轴上有对称的回收纸夹凹槽,回收纸夹应插到凹槽内。

F.安装完成后,请按下贴标模组电源键重启。
