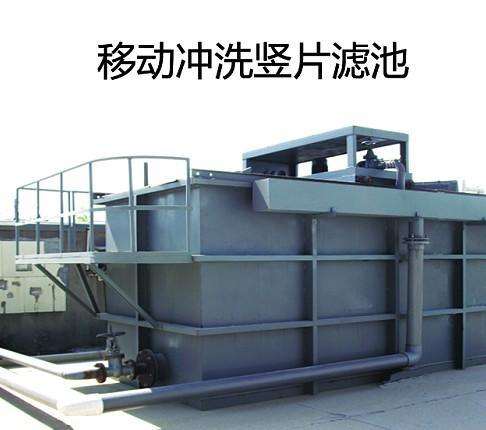

移动冲洗竖片滤布滤池



        纤维滤布滤池系列-移动冲洗竖片滤池简称竖片滤池,是由同济大学与上海企科设备工程有限公司联合研发,该装置为国家“十一五”科技支撑课题“小城镇水污染控制关键技术研究及设备开发”的子课题,由同济大学资深水处理专家(陈翼孙,我国气浮工艺、无阀滤池工艺开创者)参与研发本滤池采用了上海企科设备工程公司研发设计的专用滤布,具有能耗低、滤速高、处理能力大、出水水质好,占地面积小、运行维护简单可靠,可灵活设置处理单元,满足不同水量选型要求等优点,结合化学除磷措施,可使出水从一级B达到一级A标准,满足污水处理厂的升级改造。

1、竖片滤池与传统滤池的比较

项目

传统滤池

竖片滤池

滤材

砂(煤)等分散颗粒笨重,筛选麻烦,填装更换困难。

毯状纤维编织物,质轻、

层薄、更换清洗方便。

级配

上细下粗,无法

实现反粒度

外张形定向有序纤维

排列,符合反粒度概念

过滤方向

自上而下的表层截污过滤

两侧进水过滤

过滤面积

与池表面积相同

为传统滤池面积的8倍以上

水头损失

1.5—2.0米

0.20.3

池深

约为4m

(与前置工艺高程配合困难)

约为传统的1/2左右

(与前置工艺高程配合容易)

反冲洗形式

整池砂池膨胀

线状扫描式吸洗

反冲洗用水

须贮存大量清洗水

无需贮存,耗水量小

闸门切换

冲洗需8次启闭

冲洗无阀操作

反冲设备

大型泵、管、阀、管廊等设备

行车、小型泵

2、竖片滤池与纤维转盘滤池的比较

项目

纤维转盘滤池

竖片滤池

滤片形状

扇形,需拼装成大圆盘,且需要中间滚轴

矩形,独立安装

产水量

转轴出水,水量受制

多条干管出水,减轻负荷

池深

随盘片直径加大而快速上升

(一般为3.5—4.0m)

不受盘片直径影响

(一般为2.5m)

配件状况

水下有转轴、轴承、链轮、

链条等,维修困难

水下无可动部件,不易损坏

受力条件

整个转盘重量支承于两端承

座上对轴的平直度要求高

单块滤片轻,且分片支

撑于底部,受力条件好

冲洗状况

整个滤盘转动而吸泥管不动,动力能耗高

滤片不动,行车移动。大阻力扁缝,加防短路措施,吸洗均匀

反冲效果

盘内外缘线速度

相差大,外缘不易冲净

直线等速推进冲洗均匀

吸泥泵安置

须另外择地安置(占地面增大),且须启动闭出水阀,操作繁琐

置于行车上,省地。

泵潜于水,无须开闸

容积利用

圆盘周边四个角落未充分利用过滤面积

滤片均布与整池,最大限度延展有限空间的过滤面积

3、 竖片滤池应用领域

1)竖片滤池可广泛应用于沉淀,澄清,气浮工艺后的过滤

2)市政污水深度处理与回用

3)工业废水深度处理与回用

4)村镇污水处理

5)原水的预处理

6)地表水净化

7)膜工艺前处理

8)循环冷却水处理

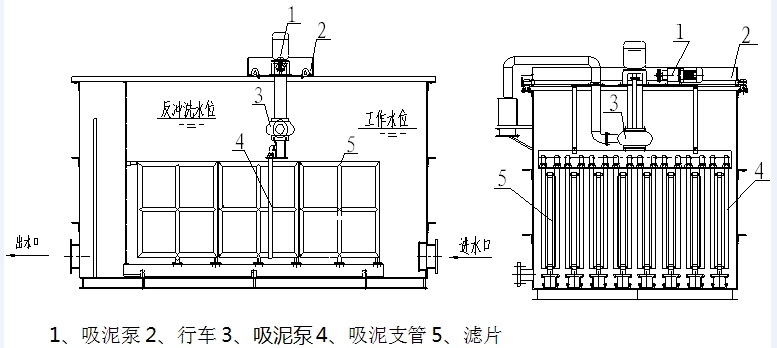

4、竖片滤池工作原理   竖片滤池是一种改变了过去传统滤料以及传统冲洗程序的崭新过滤工艺,它主要包括:(1)竖片过滤装置;(2)反冲洗装置;(3)移动行车装置;(4)排泥装置。其中滤片包括专用纤维滤布和滤布支架。冲洗采用移动式线状吸洗,洗过的断面克立即进入过滤状态,无需存储冲洗用水。

*过滤——待滤水首先由进水管进入滤布滤池,水流在压力作用下从滤片两侧由外向内地通过滤布进行过滤,滤后水由滤框中的小孔及底部的出水管收集,最后通过出水堰溢入出水口。

*反冲洗——随着过滤的进行,随着在滤布表面悬浮物逐渐累积,过滤速度逐渐减少,池内水位逐渐上升。当水位上升到预定水位时,开始进行负压抽吸反冲洗:竖式滤片固定不动,随着移动冲洗行车的移动和吸泥泵的启动,开始对滤片上的污泥进行线状扫吸,吸出的泥水由水泵排出池外,行车移动一个行程后,滤布被清洗干净。
