一、产品概述:环保垂直式压缩站,液压系统和电气控制系统均采用国内外一流厂家的优质产品设计整合而成。本系列垃圾压缩机工作原理是将松散垃圾倒入压缩机压缩仓进行压缩成块后,通过推板将块状垃圾推入储存仓(完成动作后推板退回),然后再次倾倒垃圾至压缩仓进行压缩,待压缩完成后,推板将两块垃圾推入与设备对接的垃圾压缩车。由原来的垃圾松散运输为现在的压缩成块运输。
环保三缸垂直升降压缩式垃圾站,采用液压系统控制,将垃圾在密封的储存仓内强制压缩,使一般生活垃圾的压缩比达到2- -3: 1以上,压缩后体积缩小、密度增大、减少外运次数、降低清运费用。本设备具有自动排污水功能,在垃圾压缩过程中产生的污水或雨水等将通过地坑底部的自动排水系统将污水排入污水管网,可配备喷淋除尘除臭、消毒灭蚊蝇系统,可以在操作过程中自动将药液喷到垃圾上,达到消毒杀虫、灭蚊蝇、除尘除臭等目的,极大改善环境质量。
二、主要部件说明;垂直式垃圾压缩机,主要由压缩装置、受圾箱总成(含压缩仓、储存仓、 液压仓、前、中闸门)、液压系统、电器控制系统、自动保险装置、自动排污装置及 除臭降尘喷淋装置组成,它们相应功能如下:
(1)压缩装置:是垃圾压缩机的主体,由钢框架、导向装置、压台及液压油缸 组成,通过压缩油缸的上下运行而对垃圾进行压缩、提升受圾箱总成等工作,它的压 缩力为 100 吨。该装置还具有超工作范围报警功能,最大程度上对设备进行保护。挂 箱装置安装在压台内,它是由挂箱油缸、转盘、连杆滑销等组成安装在压台上。通过 油缸带动滑销进退来控制压台挂上或脱开受圾箱。
(2)垃圾箱总成:它是一个箱体,其中由前、中闸门及推板分隔成储存仓、压 缩仓、液压仓三个部分,推出装置位于液压仓内。受圾箱作用是进行垃圾块的收集、 受压、储存、推出,受圾仓同时作为压缩仓,两壁设置有多个泄水孔。 垃圾收集装置工作时安装在地下,节省占用空间,可为用户减少土建投资。当一 块垃圾块压缩完成后中闸门打开,推出装置推动垃圾块由受圾仓移动至贮存仓,完后关闭中闸门,进行下一块垃圾块的压缩。当压缩装置连续压好二块垃圾块需要装车时, 可以实现整体提升,可满足与不同高度垃圾运输车的对接。而且垃圾收集仓与压缩仓 合二为一,敞口置于地坑内,用手推车和小型垃圾收集车收集来的散装垃圾可从压缩 机前、左、右三个方向向垃圾收集仓倾倒垃圾,特别是在作业高峰时充分体现了高效 作业的优点,符合城市垃圾处理的发展要求。
(3)液压系统:液压系统采用快速供油运动回路,分别在空载时大流量低压力 和压缩时小流量高压力进行工作,实现了空载时快进、快退,压缩时慢进,既提高了 生产率,又降低了功率消耗,确保设备运行更加平稳。 高压油泵采用噪声低、效率高的国内著名品牌上海航发,叶片泵为先顶,液压阀 的品牌是美国百士达。液压部件动作准确,使用寿命长,无内泄漏。 液压泵站各控制液压阀接受来自电气控制系统的指令准确完成压缩机的压缩、整 体提升、安全锁定、垃圾块推出等动作,确保设备稳定、安全运行。 安装此设备的中转站经质量监督部门测试,设备运行噪声满足招标文件及国家此 方面的相关要求。
(4)电器控制系统:该设备操作系统设计采用品牌有台湾明伟、法国施耐得、 日本欧姆龙等,组成操作控制系统。 操作系统采用继电器控制模式,操作简便易学,并且方便了检查和维修的进行。 本压缩机还设计了超工作范围报警,起到保护设备、安全运行的作用。
(5)自动保险装置:压缩装置顶部装有液压保险钩,由保险钩油缸、连杆、保险钩等组成安装在顶梁上,当受圾箱总成整体提升到一定高度(装车、维修、保养、清理)时,通过保险钩油缸带动保险钩钩住压台上的横梁,起到安全保险作用,使用操作设备更安全、可靠。
(6)排污系统:本机设自动液控污水泵,采用浙江丰球产品,压缩机压缩垃圾时排出垃圾中的污水通过管道流入集水井中,当集水井中的污水达到设定的液位时,自动液控污水泵自动启动,将污水排入沉沙自流污水处理池内,经处理达标后排放。
三、主要部件说明

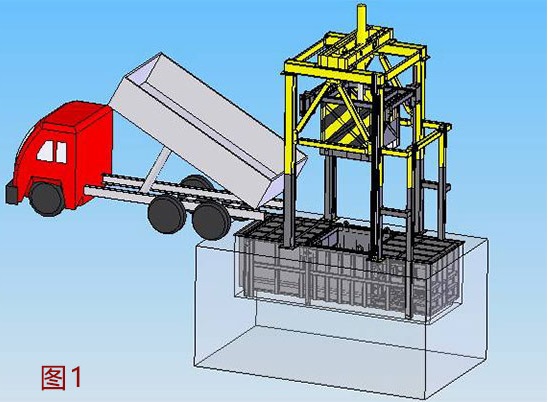

1、垃圾卸料:小型垃圾运输车到站后可将垃圾直接倾倒入压缩摸箱内。 |
|

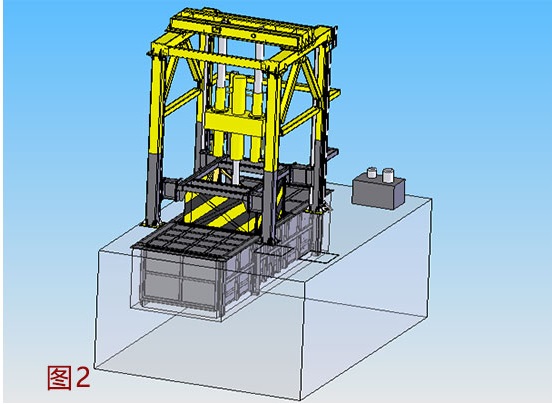

2、垃圾压缩:压缩箱装满垃圾后,操作压缩油缸按钮,由压缩油缸帶动压头向下运动压缩垃圾,压缩力可达100吨,保压10秒钟后,向上运动并复位。
3、第二次向压馆箱装料:压头运动到上部复位后,敢装垃圾运输车继续向垃圾压编箱内卸料;等垃圾压缩箱再次装满后,操作压缩油缸技钮,进行垃圾压缩,直到把垃圾压满压实;一般两到三次就能压缩完成块垃圾,体积为4.16立方米,重量约4吨。 |
|

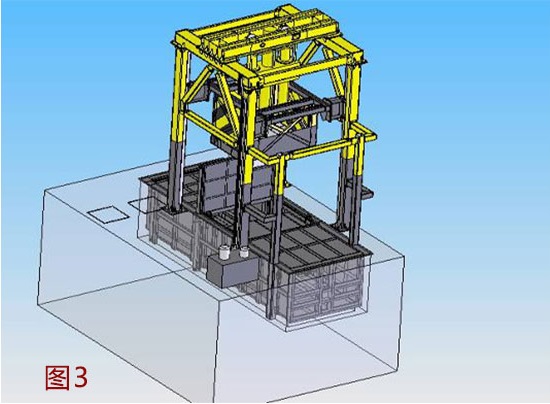

4、垃圾块寄存:当一块垃圾压好后,操作中闸门油缸技钮,升起中闸门,然后操作推块油缸,由推块油缸推动推铲将压端好的垃圾块推入垃圾储存箱。
5、压缩第二块垃圾:一块垃圾寄存好后,退國推铲,操作中闸门按钮,落下中闸门,按以上程序压缩第二块垃圾。 |
|

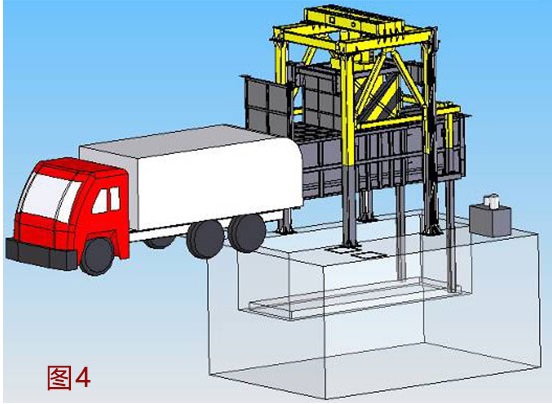

6、垃圾块装车:第二块垃圾压好后,操作压缩油缸,将压头下行到挂箱位置,此位置由行程开关控制,准确可靠;然后操作挂箱油缸技钮,挂箱油缸帶动挂箱销轴伸出到吊耳内,由压缩油缸将压编箱整体提起到装车高度;密闭式垃圾运输车车厢与压缩箱对接后,操作前闸门和中用门油缸按钮,将闸门升起到指定位置,然后操作装车按钮,由推块油缸推动推铲,将两块垃圾-起装车。 |
|
四、产品应用及技术优势
1. 垃圾压实密度高:垂直式垃圾压缩站成套设备压缩力大,垃圾被压缩后,密度可达到 0.95t/m3 以上,并且脱水干净;
2. 设备占地面积小:作业面除压缩机和泵站及喷雾降尘水箱外无其 它设备,在排污除臭方面更加方便,作业环境大为改善;
3. 采用先进的接力压缩技术降低了设备总高度:采用平行安装的三 支接力油缸,大大降低了设备高度,从而降低了建筑物高度要求, 降低了土建成本。
4. 压头与压缩油缸之间采用球铰联接:压头与油缸之间可在一定范 围内任意偏转,当垃圾不平整进行压缩时,压缩油缸不受偏载, 有效保护了压缩油缸;
5. 采用整体式箱体结构:即压缩仓、储存仓、推铲机构合为一体, 提高了设备的运行效率,提高了设备的可靠性,实现了垃圾压缩 过程的封闭作业,有利于环保和实现整机自动化工作要求;
6. 压头、垃圾箱与立柱之间的导向采用浮动复合含油滑块方式:接触面受力面积大,立柱不变形,便于调节,维护性好;采用自动、手动两种控制:当电气系统出现故障或调试检修时, 可人工手动操作液压系统继续工作,使整机具有极高的抗故障能 力,为设备维修和调试提供了极大的方便。
7. 采用多种环保措施降低环境污染:垃圾站利用喷雾冲洗除臭系统、 空气除臭系统、污水收集与排放系统、压头自动封闭、噪声控制、 地坑冲洗系统等设备和措施保护环境,为创建整洁文明垃圾站创造了条件;
8. 采用国际知名品牌的电器、液压元件,保证系统的可靠性:
9. 三缸垂直垃圾压缩中转站设备由压缩装置(包括钢框架、导向装 置、垃圾收集箱、压台及油缸等)、推出装置(包括推架、车轮、 轨道、油缸等)、液压电气控制系统(包括油箱、油泵、电机、 各种液压阀等)和垃圾存贮车组成。是一种符合环保要求的全新 概念的生活垃圾收集设施,采用液压系统控制,将垃圾在密封的 储存仓内强制压缩,使一般生活垃圾的压缩比达到 2—3:1 以上, 压缩后体积缩小、密度增大、减少外运次数、降低清运费用。
五、产品技术参数
垃圾站成套设备主要指标 |
垃圾日处理能力 |
80-120t/d |
人工上料 |
处理形式 |
预压式 |
压缩方式 |
垂直压缩 |
转运方式 |
8 吨密闭自卸式垃圾车 |
适用垃圾收集方式 |
人工上料 |
人力车收集、小型机动车收集 |
适用范围 |
城市小区、居民点、机关院校等 |
垂直式垃圾压缩机 |
压缩机外形尺寸(长×宽×高) |
5730mm×3250mm×5800mm(工作高度 6200mm) |
最大压缩力 |
120t |
压缩仓容积 |
5.0m 3 |
垃圾块尺寸(长×宽×高) |
1650mm×1900mm×1400mm |
垃圾块重 |
2×4t=8t(一箱装两块,共重 8t) |
液压系统额定工作压力 |
21Mpa |
速度 |
压头下降 |
3.7m/min |
压头上升 |
4.7 m/min |
箱体下降 |
2.6 m/min |
