20-30T/D生活垃圾处理生产线

、概要说明:厨余垃圾、果蔬废弃物或者冷库尾菜的最大特点是量大,成分比较复杂,不仅仅是烂菜叶, 还有塑料袋、编织袋、小石子,金属等,所以在选择破碎机时要综合考虑这些因素,特别是破碎机,保证不能卡,不能堵,不能闷车,还要产量大,榨汁脱水机不能有卡壳不出渣等现象。由于产量大,进料系统也非常关键,不能有棚架现象,也不能压死皮带,还要实现均匀上料,所以自动化生产线配置有理料机作为上料系统。基于以上因素,我公司推出如下方案,该方案特点是:大产量、进料系统无棚架现象、可实现均匀进料,可装载机上料,有金属分选机,汁液有过滤系统(可选),利于后续污水处理。该生产线有 1-3t/h,5t/h,10t/h,20t/h,30t/h,50t/h 等各种型号供选择,脱水后可直接填埋或进行发酵成肥、干燥处理等;该系统对果蔬垃圾进行榨汁脱水处理,将固、液分开,汁液作为叶面肥或者污水处理,固态物料进行发酵成肥或者干燥处理,无害化、减量化、资源化程度高,真正做到无害化处理的同时考虑资源化利用,总体设计按照先进、科学、经济、合理、畅顺的原则,在确保环境保护和资源化处理的基础上,力求实现更好的经济效益。

    需要说明的是根据各果蔬垃圾现场运行情况,长纤维物料、黏性汁液物料、含汁量少的物料,无论是破碎还是榨汁,同样型号机器,产量会比较低。尾菜类、白菜类废弃物,同样型号破碎机与榨汁脱水机,产量会比较高,所以不同物料,同样产量设备选型会不一样。

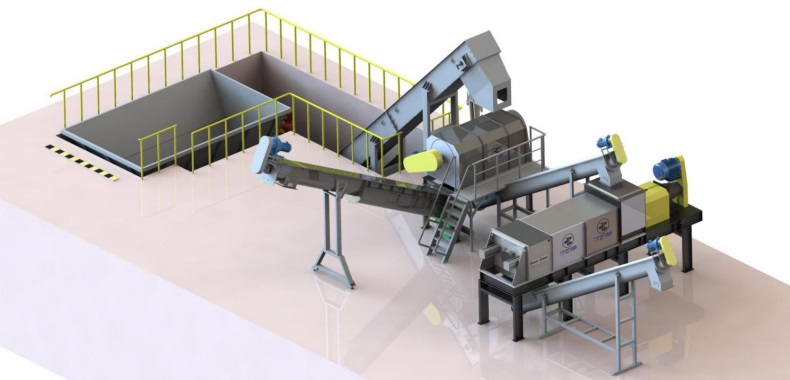

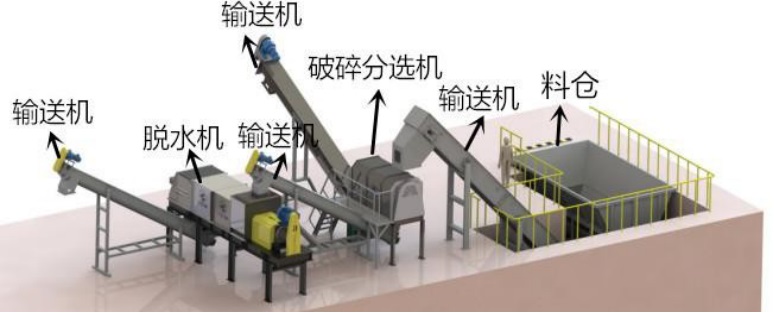

二、预处理设备布局以下示意图为整线厨余垃圾处理工艺图,可根据实际情况进行调整。

三、设备信息:

序号

名称

型号

功率(KW)

数量

单位

1

理料仓

QKSJ-25

15+2

1

2

上料输送机

QKGT-800

5.5

1

3

破碎分选机

QKDX500

30

1

4

出料输送机

QKLT-400

4

1

5

无机物输送机

QKLT-400

4

1

6

榨汁脱水机

QKZY-400

18.5

1

7

出料输送机

QKLT-300

4

1

8





1



















五、部分单机介绍

1、理料仓:

*理料机作为物料的收集与拨料是整个自动生产线的关键设备,变频调速,控制了整条生产线的产量,并且具有多重机械与电器保护,防止卡料与架桥,并且与后面的破碎系统、分拣系统形成联动关系。

*理料机根据现场情况可放地上,也可以放地下或者半地下,具体那种布局方法,还要根据现场上料工具确定,抓斗可完全地上,三轮车进料需完全地下,装载机上料可地下或者半地下。

*该理料机特制落料系统,可实现均匀下料,无棚架,压死皮带现象并兼有对物料的切断作用,特别适合大葱皮、西瓜、冬瓜等长纤维或者圆形物料的理料。

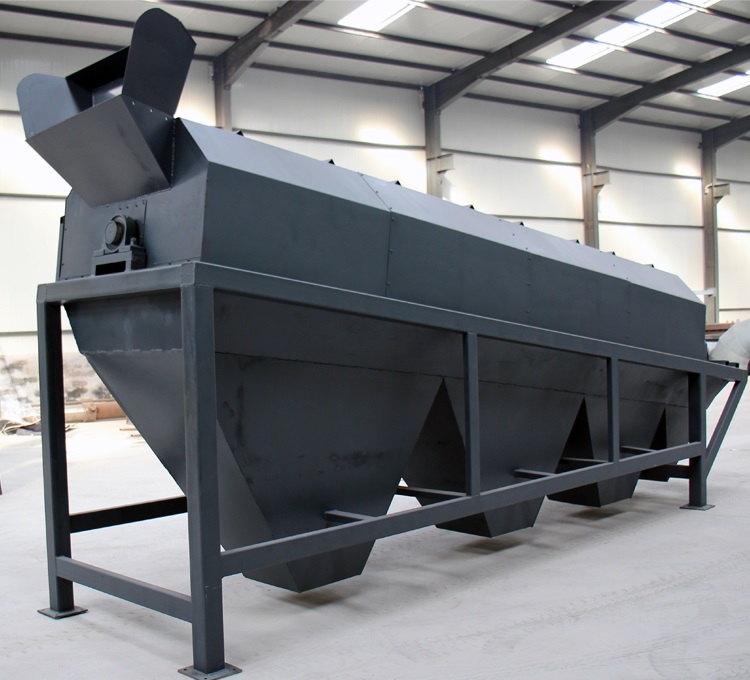

2、破碎分选机:通过离心力、自生气流和机械作用组合,达到有机质破碎和有机、无机物分离的效果。独特的可调节刀头,实现有机质破碎的同时,无机物通过专用出口排出。广泛适用于临期食品、餐厨垃圾、菜市场垃圾等废弃物的有机物破碎和无机物分离。

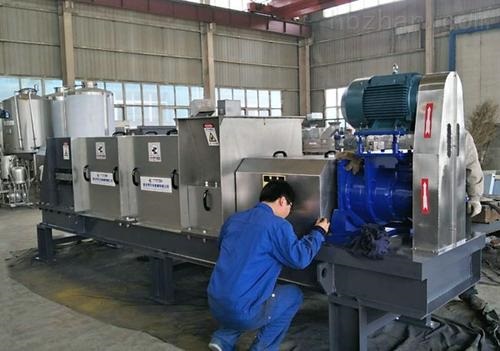

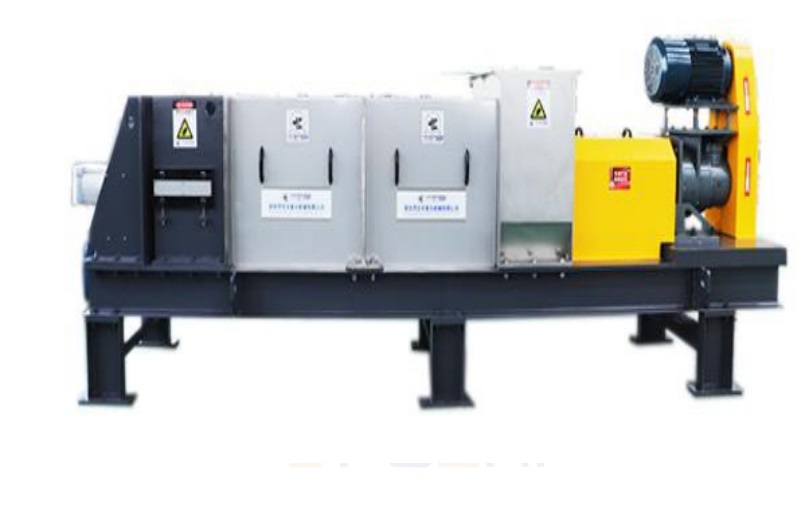

3、挤压脱水机:QKZY 型榨汁脱水机是一个能够连续运行的,用于有机物料挤出液体,无机物料渣液分离的挤压分离设备,该分离机属于我公司第三代挤压脱水机,但其绝非是螺旋挤压机的简单改造升级,而是颠覆性的设计与改变。筛网不堵塞,对进料浓度、粘度以及颗粒大小与纤维长短没有要求,不挑不拣,来了就榨。压榨能够稳定、顺畅地连续运行,故障率低,运行和维护费用低,以及极高的出汁率和脱水率是其最大特点。

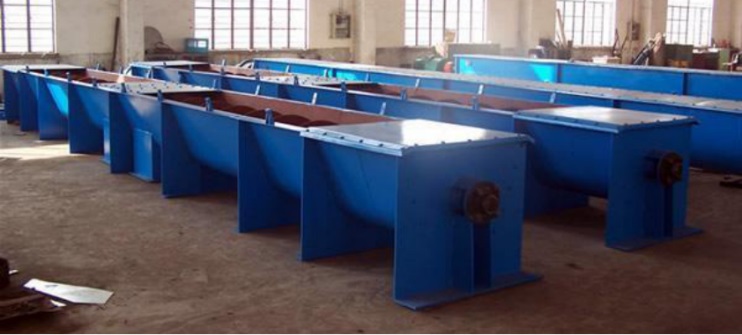

4、螺旋输送机:为我公司螺旋挤压分离机配套机械,其利用电机带动螺旋回转,推移物料到达指定地方,该设备结构简单、截面积小,便于封闭输送。壳体形式有“O”型或“U”型,也可以按照用户要求定做。是输送各类粘稠物料,粉、粒状和块状物料的理想设备。

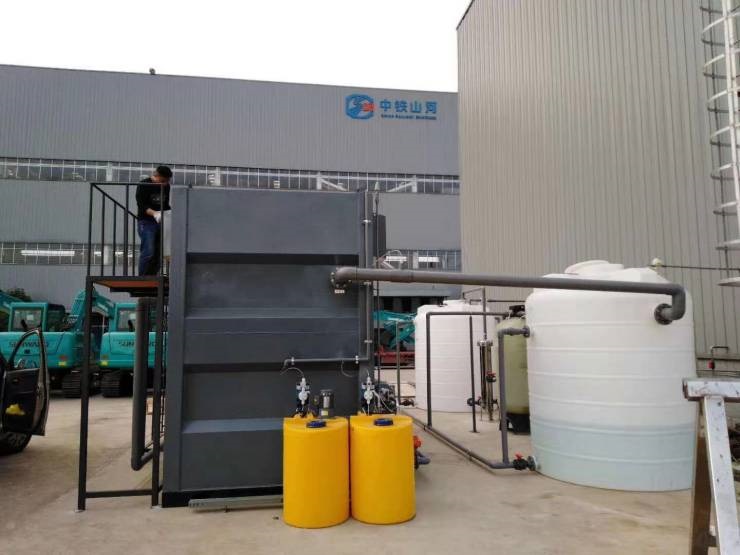

五、垃圾渗滤液处理系统(5m3/d)

序号

名  称

规格型号

数量

备注

1

进水部件







1.1

原水泵

2m³/h,10m0.75kW

1



1.2

篮式过滤器

DN32

1



1.3

进水电磁流量计



1



1.4

电缆浮球开关

10m

1



1.5

配套管网



1



2

槽体及结构部分

4000*2000*2700





2.1

槽体

4000*2000*2700*6

1



2.2

搅拌机

50RPM/0.4kW

1



2.3

配套管路及接口



1



2.4

底座

4000*2000*#12

1



2.5

配套格挡及门等



1



3

MBR膜组件







3.1

PTFE/MBR 膜



5



3.2

MBR 膜支架



1



3.3

MBR 膜配件



1



3.4

MBR 组件附属配件



1



4

固液分离组件







4.1

污泥增压泵

1m³/h,15m 0.55kW

1



4.2

叠螺压滤机

0.5m3/h、0.55kW

1



4.3

滤液转移泵

0.2m3/h、0.05kW

1



4.4

清洗水泵

0.2m3/h、0.05kW

1



4.5

手动及自动阀门

DN50

1



4.6

配套管路及接口



1



5

加药装置







5.1

计量泵

AKS-800、0.022kW

5



5.2

药剂箱

80L

5



5.3

液位开关



5



5.4

配套管路及接口



5



5.5

固定支架



5



6

机电设备







6.1

曝气风机

20m³/h,3m, 0.55kW

2



6.2

MBR 抽吸泵

1m³/h,15m,0.37kW

1



6.3

物化输送泵

1m³/h,15m,0.37kW

1



6.4

配套阀门



1



6.5

配套管路及接口



1



6.6

压力开关



1



7

电气及控制







7.1

电气控制柜

600*800*250

1



7.2

低压电气元件



1



7.3

PLC



1



7.4

触摸屏



1



7.5

电线电缆



1



7.6

液位传感器



4



7.8

pH 传感器



1



7.9

线槽等附属配件



1



8

其他附属件







8.1

标识标牌



1



8.2

紧固件



1



8.3

防腐处理



1



8.4

曝气盘



1



8.5

生化填料



1



8.6

生化菌剂



1



六、焚烧系统:垃圾焚烧炉是上海企科设备工程有限公司引进世界先进焚烧炉技术,并组织技术专家进行攻关,开发研制出的具有自主知识产权的垃圾焚烧处理设备。该设备具有全封闭、体积小、焚烧效率高、工艺合理、技术领先、无害化程度高等特点,是各类垃圾处理站、医院、宾馆、车站、大型商业机构、企业、事业单位理想的生活废旧垃圾处理设备。垃圾焚烧炉是常用于医疗及生活废品、动物无害化处理方面的一种无害化处理设备。其原理是利用柴油燃料的燃烧,将要处理的物体进行高温的焚毁碳化,以达到消毒处理的目的。垃圾焚烧适用于生活垃圾医疗垃圾、一般工业垃圾、动物尸体处理等。与填埋和堆肥相比,垃圾焚烧更节约土地,不会造成地表水和地下水污染。

    牛羊猪狗等养殖场的病死动物经过人工分批定量送入炉本体,由点火温控燃烧机点火燃烧,根据燃烧三T(温度、时间、涡流)原则,在炉本体燃烧室内充分氧化、热解、燃烧,产生之烟气进入二次燃烧室通过高温燃烧,再次在燃烧室中烟气停留2秒钟,使之有害气体在高温下完全烧烬,充分分解有害病菌,再经过水幕除尘设备除去粉尘及酸性气体等有害物质,排放时达到无异味、无恶臭、无烟之效果,然后将达标的洁净气体经烟囱排放至大气中,燃烧后产生之灰烬由人工取出、筛分、转移并掩埋。

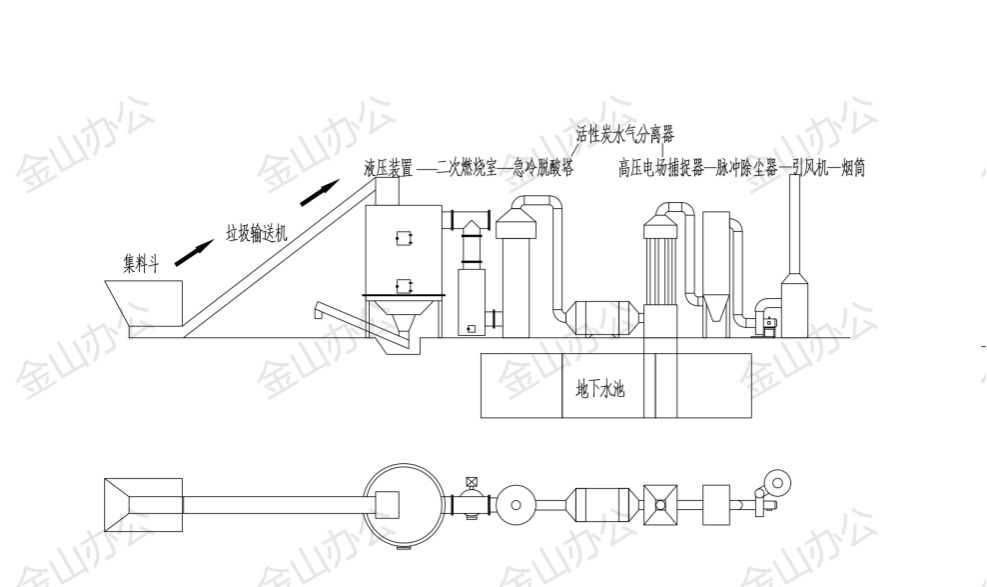

6.1、工艺流程





6.2、8小时处理10吨生活垃圾焚烧炉:主要用于垃圾处理厂对生活垃圾焚烧设备。

*工作原理垃圾经自动给料单元送入焚烧炉的干燥床干燥,然后送入第一级炉排,在炉排上经高温挥发、裂解,炉排在脉冲空气动力装置的推动下抛动,将垃圾逐级抛入下一级炉排,此时高分子物质进行裂解、其它物质进行燃烧。如此下去,直至最后燃尽后进入灰渣坑,由自动除渣装置排出。助燃空气由炉排上的气孔喷入并与垃圾混合燃烧,同时使垃圾悬浮在空中。挥发和裂解出来的物质进入第二级燃烧室,进行进一步的裂解和燃烧,同时烟气经急冷脱酸塔,高压电捕焦油器,布袋除尘,引风机,烟筒外排。

*急冷喷淋塔

 喷淋塔材质Q235碳钢板制作,钢板厚4mm,

 二级喷淋,二级除雾,喷淋头不锈钢材质,除雾器玻璃钢材质。

 喷淋电机,5.5KW  流量30m³/h    扬程20m

 喷淋塔尺寸:长3.5m  宽1.5m   高 2.85m

*电捕焦油器

15000m³/h电捕焦油器参数

序号

名称:

规格

1

型号:

HB-ZL-15000

2

设备材质、厚度:

Q235/国标3mm压型

3

风量:

15000m³/h

4

设备外形尺寸:

2400*2400*9000

6

电厂容积:

14.21m³

7

沉淀极长度:

4000mm

8

列管数量:

68

9

内切圆直径mm:

Φ250

10

沉淀极形式及材质:

蜂窝式、碳钢2mm

11

上下吊架、吊杆材质:

碳钢

12

电晕线规格、材质:

Φ2.5mm不锈钢

13

电晕线根数/台:

68

14

有效截面积m²:

3.74

15

吸尘面积m²:

224.81

16

高压恒流电源型号:

HL-3

17

高压恒流电源电流、电压:

150mA/60kV

18

高压发生器功率KW:

12

19

输入电压V:

380

20

额定工作电压kV:

60

21

额定工作电流mA:

150mA

22

绝缘箱:

1+1

23

绝缘子及材质:

1+1/复合

24

重锤及材质:

50*100mm/碳钢

25

除焦效率:

≥90-98%

注:以上配置适用于≤15000风量;入口温度100°以下,70-80°最佳。

*布袋除尘器

 160袋 133*2000玻纤覆膜布袋 (耐温220   瞬间240)

 处理面积128㎡

 处理风量12500-14000

 设备尺寸2920*1900*4350

 过滤风速:1-1.2m/min

 除尘效率:99.99%

 设备阻力:<1200Pa

 排放浓度:<30mg/m³

 活性炭箱

 处理风量:12000-15000m³/h

 碳箱尺寸:1350mm*1100*1000

 过滤风速:1-1.2m/min

 除臭效率:90%

 设备阻力:<800Pa

 15KW风机一台

*焚烧炉排放烟气中污染物限制



七、设备总表
