气浮机

气浮原理:气浮处理法就是向废水中通人空气,并以微小气泡形式从水中析出成为载体,使废水中的乳化油、微小悬浮颗粒等污染物质粘附在气泡上,随气泡一起上浮到水面,形成泡沫一气、水、颗粒(油)三相混合体,通过收集泡沫或浮渣达到分离杂质、净化废水的目的。浮选法主要用来处理废水中靠自然沉降或上浮难以去除的乳化油或相对密度接近于1的微小悬浮颗粒。

气浮工艺的分类气浮净水上艺已开发出多种形式,按其产生气泡方式可分为:布气法气浮(包括转子碎气法、微孔布气法,叶轮散气浮选法等); 溶解空气气浮(包括真空气浮法,压力气浮法的全溶气式、部分溶气式及部分回流溶气式);电解气浮法;生化气浮法(包括生物产气浮法,化学产气气浮)。
一、布气气浮: 布气气浮是利用机械剪切力,将混合于水中的空气碎成细小的气泡,以进行气浮的方法。按粉碎气泡方法的不同,布气气浮又分为:水泵吸水管吸气浮、射流气浮、扩散板曝气浮选以及叶轮气浮等四种。
1、水泵吸水管吸人空气气浮: 这是最简单的一种气浮方法。由于水泵工作特性的限制,吸人的空气量不宜过多, 一般不大于吸水量的10%(按体积计),否则将破坏水泵吸水管的负压工作。另外,气泡在水泵内被破碎的不够完全,粒度大,气浮效果不好,这种方法用于处理通过除油池后的含油废水,除油效率一般为50%~65%。
2、射流气浮 :采用以水带气射流器向废水中混入空气进行气浮的方法。射流器由喷嘴射出的高速水流使吸人室形成负压,并从吸气管吸人空气,在水气混合体进入喉管段后进行激烈的能量交换,空气被粉碎成微小气泡,然后直人扩散段,动能转化为势能,进一步压缩气泡、增大了空气在水中的溶解度,最终进入气浮池中进行气水分离。射流器各部位的尺寸及有关参数,一般都是通过试验来确定其最佳尺寸的。
3、扩散板曝气气浮 ::这种布气浮比较传统,压缩空气通过具有微细孔隙的扩散板或扩散管,使空气以细小气泡的形式进入水中,但由于扩散装置的微孔过小易于堵塞。若微孔板孔径过大,必须投加表面活性剂,方可形成可利用的微小气泡,从而导致该种方法使用受到限制。但近年研制、开发的弹性膜微孔曝气器,克服了扩散装置微孔易堵或孔径大等缺点,用微孔弹性材料制成的微孔盘起到扩张、关闭作用。
4、叶轮气浮 :叶轮在电机的驱动下高速旋转,在盖板下形成负压吸入空气,废水由盖板上的小孔进入, 在叶轮的搅动下,空气被粉碎成细小的气泡,并与水充分混合成水气混合体经整流板稳流后,在池体内平稳地垂直上升,进行气浮。形成的泡沫不断地被缓慢转动的刮板刮出槽外。 叶轮直径一般多为200~400mm,最大不超过600~700mm。叶轮的转速多采用900~1500r/min,圆周线速度则为10~15m/s。气浮池充水深度与吸气量有关一般为1.5~2.0m但不超过3m。叶轮与导向叶片间的间距也能够影响吸气量的大小,实践证明,此间距超过8mm将使进气量大大降低;这种气浮设备适用于处理水量小,而污染物质浓度高的废水;除油效果一般可达80%左右,布气气浮的优点是设备简单,易于实现。但其主要的缺点是空气被粉碎的不够充分,形成的气泡粒度较大,一般都不小于0.1mm。这样在供气量一定的条件下,气泡的表面积小,而且由于气泡直径大,运动速度快,气泡与被去除污染物质的接触时间短,这些因素都使布气浮达不到高效的去除效果。
二、溶气气浮 :根据废水中所含悬浮物的种类、性质、处理水净化程度和加压方式的不同,基本流程有以下三种。
1、全流程溶气气浮法:全流程溶气气浮法是将全部废水用水泵加压,在泵前或泵后注入空气。在溶气罐内,空气溶解于废水中,然后通过减压阀将废水送人气浮池。废水中形成许多小气泡粘附废水中的乳化油或悬浮物而逸出水面,在水面上形成浮渣。用刮板将浮渣连排入浮渣槽,经浮渣管排出池外,处理后的废水通过溢流堰和出水管排出;全流程溶气气浮法的优点:①溶气量大,增加了油粒或悬浮颗粒与气泡的接触机会;②在处理水量相同的条件下,它较部分回流溶气气浮法所需的气浮池小,从而减少了基建投资。但全部废水经过压力泵,所以增加了含油废水的乳化程度,且所需的压力泵和溶气罐均较其他两种流程大,因此投资和运转动力消耗较大。
2、部分溶气气浮法: 部分溶气气浮法是取部分废水加压和溶气,其余废水直接进入气浮池并在气浮池中与溶气废水混合。其特点为:①较全流程溶气气浮法所需的压力泵小,故动力消耗低;②压力泵所造成的乳化油量较全流程溶气气浮法低:③气浮池的大小与全流程溶气气浮法相同,但较部分回流溶气气浮法小。
3、部分回流溶气气浮法: 部分回流溶气气浮法是取一部分除油后出水回流进行加压和溶气,减压后直接进入气浮池,与来自絮凝池的含油废水混合和气浮。回流量一般为含油废水的25%~100%。其特点为:①加压的水量少,动力消耗省;②气浮过程中不促进乳化;③矾花形成好,出水中絮凝也少;④气浮池的容积较前两种流程大。为了提高气浮的处理效果,往往向废水中加入混凝剂或气浮剂,投加量因水质不同而异,一般由试验确定。
4、加压溶气气浮法的主要设备 压力溶气气浮法工艺主要由三部分组成,即压力溶气系统、溶气释放系统及气浮分离系统。




(A)压力溶气系统。它包括水泵、空压机、压力溶气罐及其它附属设备。其中压力溶气罐是影响溶气效果的关键设备。
采用空压机供气方式的溶气系统是目前应用最广泛的压力溶气系统。气浮法所需空气量较少,可选用功率小的空压机,并采取间歇运行方式。此外空压机供气还可以保证水泵的压力不致有大的损朱。一般水泵至溶气罐的压力约0.5MPa,因此可以节省能耗。

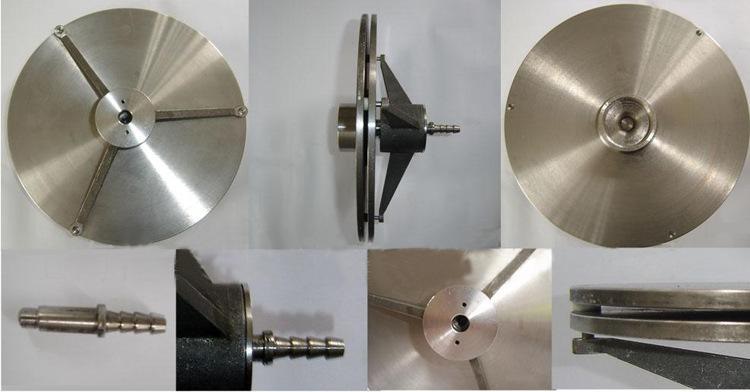

(B)溶气释放系统。它一般是由释放器(或穿孔管、减压阀)及溶气水管路所组成。溶气释放器的功能是将压力溶气水通过消能、减压,使溶入水中的气体以微气泡的形式释放出来,并能迅速而均匀地与水中杂质相粘附。

三、对溶气释放器的具体要求是:
1、充分地减压消能,保证溶人水中的气体能充分地全部释放出来;

2、消能要符合气体释出的规律,保证气泡的微细度,增加气泡的个数,增大与杂质粘附的表面积,防止微气泡之间的相互碰撞而使气泡扩大;

3、创造释气水与待处理水中絮凝体良好的粘附条件,避免水流冲击,确保气泡能迅速均匀地与待处理水混合,提高"捕捉"机率;

4、为了迅速地消能,必须缩小水流通道,故必须要有防止水流通道堵塞的措施;

5、构造力求简单,材质要坚固、耐腐蚀,同时要便于加工、制造与拆装,尽量减少可动部件,确保运行稳定、可靠;

6、溶气释放器的主要工艺参数为:释放器前管道流速:1m/s以下,释放器的出口流速以0.4~0.5m/s为宜;冲洗时狭窄缝隙的张开度为5mm;每个释放器的作用范围30~100cm。

四、气浮分离系统:它一般可分为三种类型即平流式、竖流式及综合式;其功能是确保一定的容积与池的表面积,使微气泡群与水中絮凝体充分混合、接触、粘附,以保证带气絮凝体与清水分离;评价溶气系统的技术性能指标主要有两个即溶气效率和单位能耗,到目前为止双膜理论解释气体传质于液体还是比较接近于实际的,根据双膜理论,对于难溶气体决定传质过程的主要阻力来自液膜,而气膜中的传质阻力与之相比,可以忽略而不计。即要强化溶气过程,除应有足够的传质推动力外,关键在于扩大液相界面或减薄液膜厚度。但实际上在紊流剧烈的自由界面上是难以存在稳定的层流膜。因此便出现了随机表面更新理论,这种理论增加了表面更新速率,即在考虑气液接触界面传质时,引入了气相、液相在单位时间内因涡流扩散而流入气、液更新界面的传质因素,从而使理论和实际更为接近。

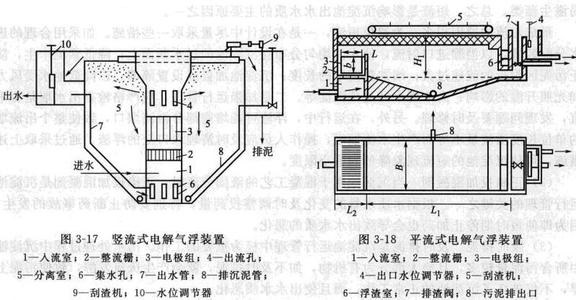

五、电解气浮气浮工艺:电解气浮法对废水进行电解,这时在阴极产生大量的氢气泡,氢气泡的直径很小,仅有20~100微米,它们起着气浮剂的作用。废水中的悬浮颗粒粘附在氢气泡上,随其上浮,从而达到了净化废水的目的。与此同时,在阳极上电离形成的氢氧化物起着混凝剂的作用,有助于废水中的污泥物上浮或下沉。 电解气浮法的优点是:能产生大量小气泡;在利用可溶性阳极时,气浮过程和混凝过程结合进行;装置构造简单,是一种新的废水净化方法;这是最近几年在水处理领域才出现的二种工艺,由于这种方法具有设备简单;管理方便;运行条件易于控制、装置紧凑、效果良好,因而发展很快。


六、生物、化学气浮工艺
1)生物气浮法:该法利用微生物的作用产生气体,与水中的悬浮絮体充分接触,使水中悬浮絮体粘附在微气泡上,随气泡一起浮到水面,形成浮渣并刮去浮渣,从而净化水质。

2)化学气浮:利用某些化含物在废水中产生气体的反应原理进行的,反应生成的气体在释放过程中形成微小气泡,吸附在固体颗粒表面,使固体顺粒向浪面浮大,从而使固液分离。化学气浮法作选矿、医药和废水处理工程中都用应用;在国内的油田污水的处理中化学气浮法使用几乎没有,本课题就是要优选化学气浮法的条件和药剂体系,对油田水处理的方法进行改进,以达到比较理想的效果。
