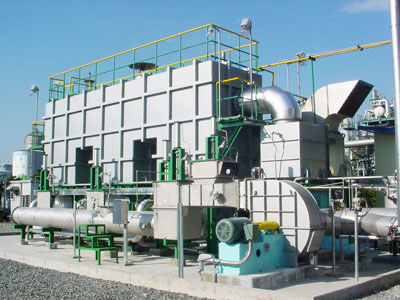

RTO三室蓄热式焚化炉

RTO（Regenerative Thermal Oxidizer，简称 RTO），又称蓄热式氧化分解器，是专用于处理含 VOCs 废气的环保设备。其基本原理是在高温条件下，将废气中的 VOCs 与 O2 充分反应， 生成 CO2 和 H2O，同时释放热量，由于燃烧室温度一般在 820℃以上，几乎所有的 VOCs 都能在这里被彻底分解，并且 RTO 对废气的风量、浓度、成分等变化都不敏感，具有很高的可靠性，其净化效率高达 99%以上，是目前净化效率最高的 VOC 治理设备之一。废气氧化后直接排出的高温清洁气体，被设计为流经陶瓷蓄热体，将其所含的热能绝大部分通过陶瓷体蓄热储存下来，然后气体再外排。此蓄热室通过阀门切换，被用于预热后续进入的常温废气，如此反复，其热效率高达 95%以上，可大幅节约治理能耗。

RTO 是有保温层、蓄热陶瓷、进出口提升阀（是 VOCs 排放达标的最关键件）、燃烧室、整体外部支架做成。

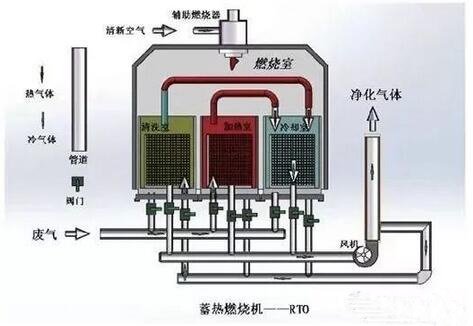

上图是三室 RTO 流程示意图，三室 RTO 单独设置了吹扫过程，增加了对阀门切换过程中未完全氧化废气的再燃烧，蓄热式 1、蓄热式 2、T 蓄热式 3 依次轮替，往复循环实现废气处理。
