旋转挤压式污泥脱水机

一、简介

旋转挤压式污泥脱水机,又称滚压式污泥脱水机(英文名称:Rotary press filter)是近年来国内外最新发展起来的一种过滤分离机械,是最新的环保装置,具有结构简单、高脱水性能、结构紧凑、密闭构造、维修管理容易等优点。旋转挤压式污泥脱水机可用于污水处理,也可用于食品工业和医药工业的固液分离,有广泛的用途和发展前景。

二、工作原理

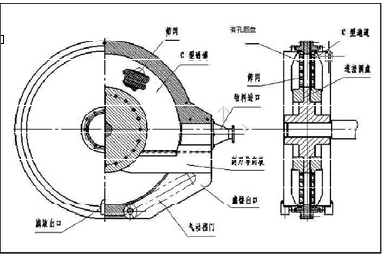

旋转挤压式污泥脱水机主要由外壳、密封罩、有孔圆盘、筛网、连接圆盘、外间隔板、刮刀导向板、气功(或液动)挡门、电机、减速机等组成。由筛网、连接圆盘、外间隔板组成过滤通道,刮刀导向板将过滤通道隔成C形。筛网固定在有孔圆盘上,电机通过连接圆盘带动有孔圆盘和滤网转动。污泥或类似的含液物质由物料进口进入C形过滤通道,在过滤通道中由稀变浓,变干,最后固相由气动(或液动)挡门控制的滤饼通道的出口排出,液相通过滤网由液相出口排出。具体工作过程如下:

1)2个不锈钢制的有孔圆盘和滤网(直径为600或1200mm), 以每分钟1转左右的转速缓慢地旋转。

2)经过絮凝剂调质后的污泥,由泵向过滤通道内压入,污泥在滤网上进行加压过滤。

3)过滤开始,在金属过滤面上形成污泥滤饼。随着污泥滤饼增多,滤液进一步变得清澄。

4)在压榨脱水层被脱水的污泥,由滤网带动以缓慢的速度向排出口推送,在过滤室中央部分的含水份比较多的污泥,由于摩擦力和推送速度的不同而产生剪断力,促进了脱水。

5)脱水污泥在滤网面的摩擦作用下被向前推送,在排出口处受到挡门控制,由此形成背压对污泥进行压榨脱水。

6)后续的污泥对前面的产生推送力,将前面的污泥推出机外。

7)滤液被设置在过滤室外圈的圆形密闭罩收集,排出机外。

8)运转中,过滤面由于刮刀导向板的作用得到再生,滤孔堵塞的现象不断地被解除。



  三、技术参数



型号

污泥道数目

模块盘直径mm

处理能力

尺寸mm

L*B*H

电机功率KW

重量/kg

YL-JJT-600

2

600

3-10

700*900*1200

2.2

1500

YL-JJT-1200

2

1200

16-40

1560*1400*1200

5.5

4800

参数:进泥压力:2-50kpa

      进泥浓度:0.7-8%

      出泥口限流器压力:0-500kpa

      絮凝设备混合速度:100-450ppm

      絮凝剂添加量:1-15%





四、产品特点

1.构造简单:启动、停止时不需要特别的程序,因构造零部件少,运转、维修管理非常容易。

2.高效脱水性能:与目前其他系列脱水机相比,能得到更低的含水率的脱水滤饼。可通过对机器转速、进泥量、出口进口压力的调节,调整滤饼的含水率很容易。

3.大范围处理量:因增加脱水单元容易,可从单元脱水增加到n个单元脱水,所以能对应大范围处理量。

4.动力小,能耗低:因机体的旋转速度缓慢(0.5~1.5转/分钟),所需动力也很小,每小时7-18立方污泥处理量的主机电耗只需4.0千瓦/小时以内。

5.自动控制系统:机器运行从絮凝药剂溶解到污泥混合搅拌及污泥积压过滤,整个处理系统采用自动控制系统控制,操作简便,可减少操作人员,提高工作效率。

6.结构紧凑,占地少:结构紧凑,主机机体小,安装方便,所占工作场地小。

7.密闭构造:全密闭的构造,污泥臭气不会外泄,实施污泥臭气对策容易,作业环境良好。

8.维持管理容易:因本体的旋转速度缓慢,运行平稳,构造简单,零部件少等特点,日常维护、保养成本较低。

9.冲洗水量少:金属制过滤器孔堵塞现象少,冲洗水量少。本机可采用回水冲洗,既可节约水资源,又可防止水资源的二次污染。
