4、接下来我们以阳光电源的SG125HV为例，分析一下光伏逆变器的元器件组成。
4.1、元器件组成

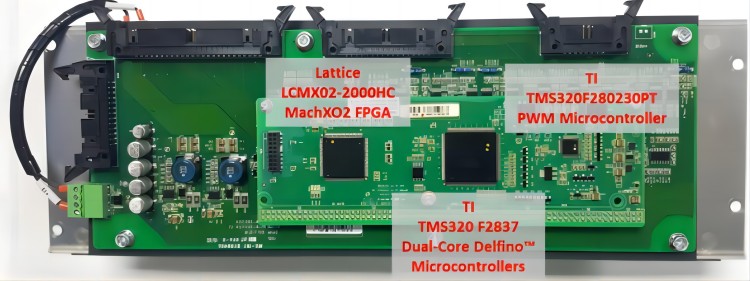

1）带PWM功能的MCU：TMS320F280230PT Piccolo微控制器。一款高效率50MHz、32位CPU、带用于控制PWM输出的10位参考模拟比较器。
2）MCU主控芯片TMS320F2837双核DelfinoTM微控制器。一款32位浮点微控制器单元(MCU)，专为先进的闭环控制应用、感测和信号处理而设计。
3）FPGA芯片：莱迪思(Lattice)的LCMXO2-2000HC。一款2.5V/3.5V可编程门阵列，具有2112个查找表(LUT)和79个I/O。
4）电涌保护器：Parafoudre型号为DS50VGPV-1500G/51的器件。一款Ⅱ型(Type 2)、最大1500VDC光伏电涌保护器。
5）光伏开关隔离器：伊顿(Eaton)的NZM 2 N2-4-250-S15-DC。一款1500VDC的隔离开关，用于具有250A额定工作电流的双极开关。
6）栅极驱动器：博通/安华高(Broadcom/Avago)的ACNT-H313(2个用于升压级)。一款2.5A输出电流的IGBT栅极驱动光耦，采用15mm展宽SO8封装。
7）AC开关：MERZ的ML3-125-E-1851。一款125A额定不间断电流、45kW开放式急断开关。
8）电流变送器：莱姆(LEM)的LA 200-P。一款200A/3kV绝缘闭环霍尔效应电流变送器。
9）干簧继电器：Meder Electronic的KT05-1A。一款单刀单掷常开(1 Form A/SPST-NO)、5V线圈电压、80Ω、1000V开关电压触点干簧继电器。

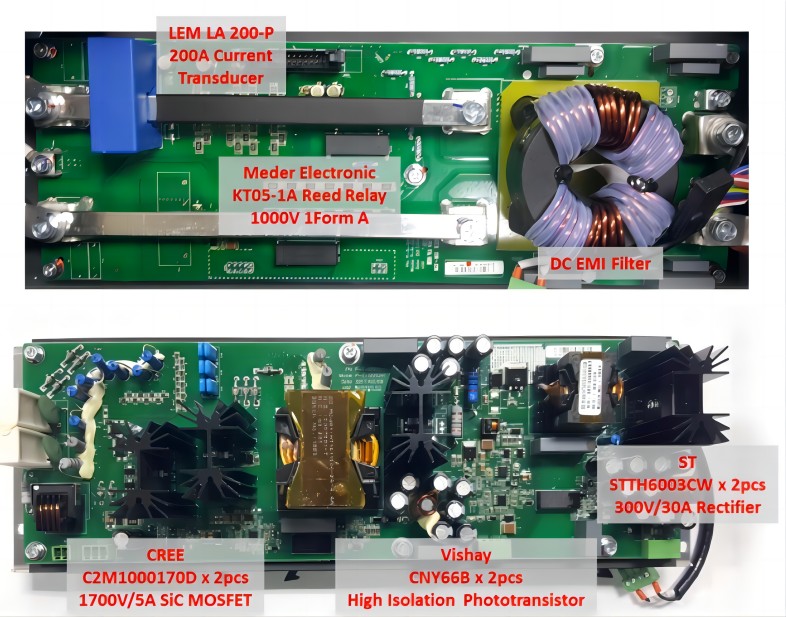

10)碳化硅功率器件：科锐(CREE)的C2M1000170D(2颗用于升压)。一款1700V/5A/1Ω、C2MTM N沟道增强型碳化硅功率MOSFET。
11)光电晶体管：威世(Vishay)的CNY66B(2颗)。一款采用700mil、DIP4封装的1450Vpk超高隔离电压光电晶体管。
12)整流器：意法半导体(ST)的STTH6003CW(2颗)。一款300V/2x30A双高频二次整流器。
4.2、直流EMI滤波器
1）IGBT模块：英飞凌(Infineon)的F5L200R12N2H3(3相逆变器级3颗)。一款1200V/200A IGBT模块，具有有源五电平转换电路拓扑结构。

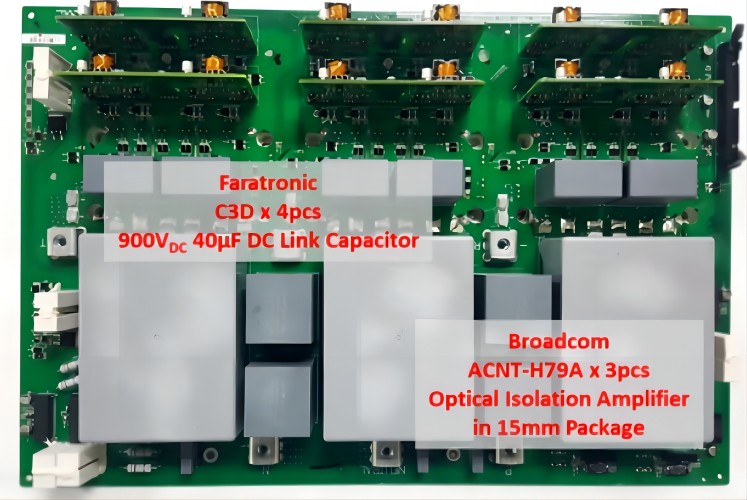

2）直流链路：法拉(Faratronic)的C3D(4颗)。一款900VDC/40µF扁平直流链路(DC-Link)金属薄膜电容器
3）电流传感器：博通(Broadcom)的ACNT-H79A(3颗)。一款±1%增益容差光学隔离放大器，采用15mm展宽SO8封装。
4）吸收电容器：法拉(Faratronic)的C3H(6颗)。一款850VDC/3µF IGBT吸收电容。
5）直流链路：法拉(Faratronic)的C3N(3颗)。一款600VDC/250µF直流链路电容。

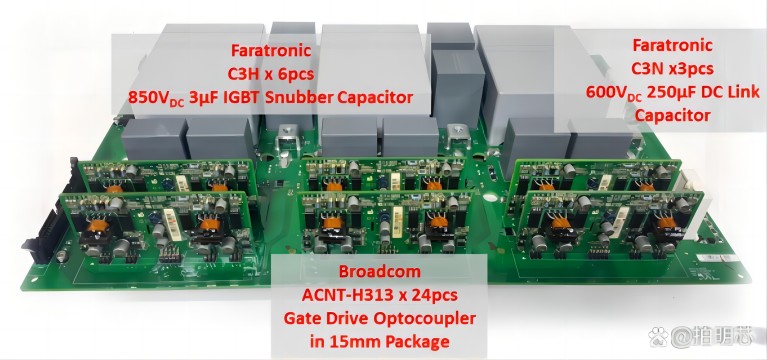

6)栅极驱动器：博通(Broadcom)的ACNT-H313(24颗用于3相逆变器级)。一款2.5A输出电流IGBT栅极驱动光耦，采用15mm展宽SO8封装

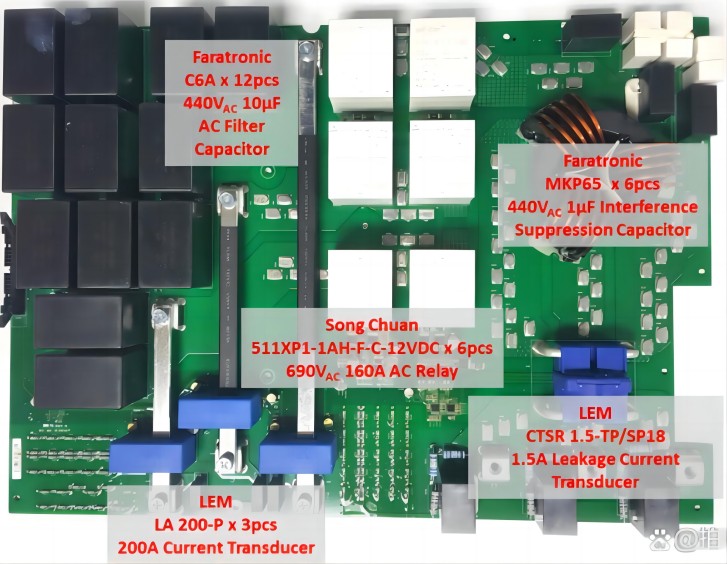

7)交流滤波器：法拉(Faratronic)的C6A(12颗)。一款440VAC/10µF金属化聚丙烯薄膜交流滤波电容器。
8)干扰抑制：法拉(Faratronic)的MKP65(6颗)。一款440VAC/1µF金属化聚丙烯干扰抑制电容器。
9)AC继电器：松川(Song Chuan)的511XP1-1AH-F-C-12VDC(6颗);一款常开触点、一组动合(Form 1A SPDM)、690VAC/160A触点PCB端子AC继电器。
10)电流变送器：莱姆(LEM)的LA 200-P(3颗)。一款200A/3kV绝缘，闭环霍尔效应电流变送器。
11)漏电流变送器：莱姆(LEM)的CTSR 1.5-TP/SP18。一款1.5A漏电流变送器，带电流隔离、置于初级和次级电路之间。
（末完、待续）
|
