1、注意事项

☆注意该机的技术参数，尤其是环境条件必须符合要求 ☆该机的操作人员必须经过严格培训；

☆安装和故障检查必须由专业人员进行；

☆安装之前，先检查各部件是否齐全，以及资料是否完整 ☆系统必须可靠接地；

☆通电之前，必须仔细检查安装、连接是否正确；

☆机器运行时，请勿把手伸到运动部件处，以免夹伤手指 ☆严禁在未停机时进行机械拆装；

☆请勿把易燃物质放在机器上，以免发生事故；

☆请勿将贴上标签的试管放入设备进行自动备管，以免发生故障；

2、设备介绍

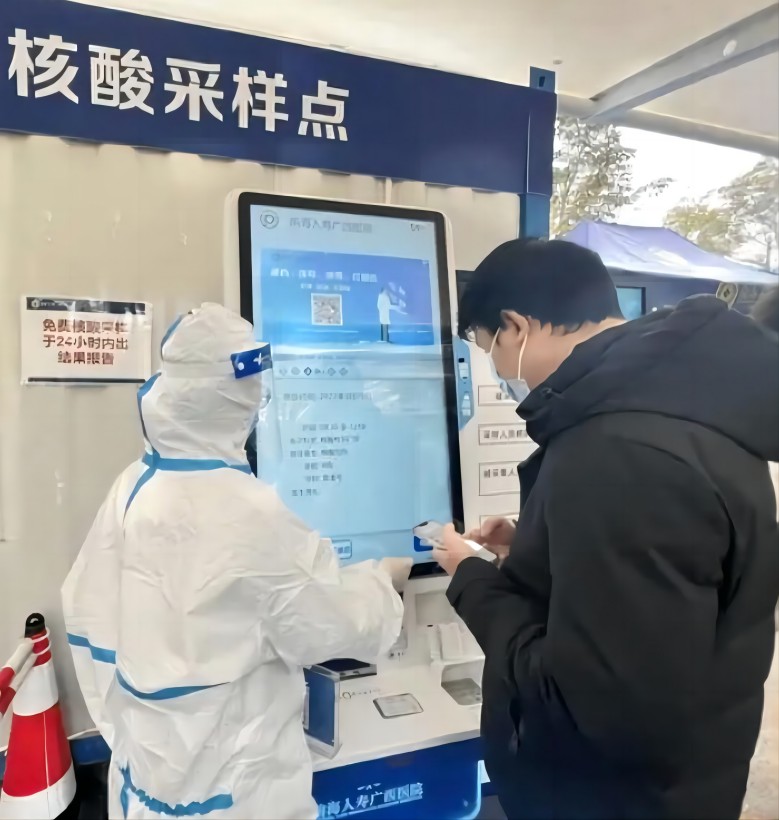

1）设备整体结构

2）配置：核酸检测自助取管一体机包含触摸显示屏、社保卡读卡器、二代 身份证读卡器、二维码扫码墩、热敏小票打印机、采样管贴标模组。

（1）触摸显示屏

*尺寸：21.5

*比例：4 ：3/16 ：9

*面板类型：工控 A 规屏

*响应时间：3ms

*背光类型：LED

*触摸屏：电容

*单点寿命：大于 5000 万次

*触摸力度：45G-250G

（2）社保卡读卡器

*操作符合中国金融集成电路(IC) 卡规范终端规范。

*电源：DC5V，允差±5%

*低功耗，可直接使用 PC/2 或 USB 电源；

*IC 卡接口读写符合 ISO7816- 1 ：1987~ISO7816-3 ：1989 标 准的 IC 卡，具有拔卡保护功能。

*磁条卡接口符合 ISO7811- 1~4：1985 标准的有关规定

（3）身份证读卡器

*射频技术：符合 ISO14443 Type B 标准，以及《GA 450-2003 台 式居民身份证阅读器通用技术要求》、《1GA450-2003 台式居民身份 证阅读器通用技术要求第一号修改单(草案)》

*保密模块：身份证核查系统专用模块

*工作频率：13.56MHz±7kHz

*读卡距离：0-50mm

*阅读时间：＜1S

*平均无故障工作时间：不小于 5000 小时

*产品电源：USB5V供电

（4）二维码扫码墩

*光源：白色 LED

*指示灯：蓝色闪烁=解码成功

*扫描类型：影像式

*符号对比度：***35%的反射差

*转角，仰角，偏角： ±180°, ±55°, ±40°

*最小识别精度：1D 5mil Code 39 ，2D 6.7mil QR；

*解码能力：解读标准一维，二维条码

（5） 热敏小票打印机

*通讯接口：RS232+TTL+USB

*波特率：默认 115200  数据位 8  停止位 1  奇偶校验 无

*工作电压：12V-24V 宽电压

*工作电流：正常工作电流 2.5A  峰值电流 3A

*打印方式：热敏打印

*分辨率：203dpi 8dots/mm  每行 384 点

*打印速度 ：80mm/s

*纸卷类型：热敏纸/热敏标签纸

*纸卷规格：20~58mm±0.05mm  (宽度) 0.05~0. 1mm  (厚度)

*纸卷直径：最大直径 80mm

*切纸方式： 自动切纸 支持全切/半切

*使用寿命：100 公里

*打印内容：文字、图形、字符、条形码、二维码

（6）贴标模组

*工作温度范围：5~40℃

*工作湿度范围：20~85%RH 无冷凝

*注：不可在有易燃、易爆性气体存在的场合运行！

A.打印模块参数

打印方式：热敏      分辨率：203dpi

打印速度：75mm/s      纸张类型：标签纸

B.标签:请确保使用的标签是由上海罗威电子科技有限公司认可的的。质 量保障不适用于由使用非认可的打印标签所引起的问题。

*标签长度：30mm~32mm  (通常)

*标签宽度：不超过58mm

*标签规格与试管规格有关

*使用的标签纸是卷轴式(带底纸的标签) 其外径最大：100mm， 卷心内径最小：25.4mm

3)数据接口(例举):根据医院实际需求，由软件商开发上位软件操控设备,以下例举部分接口:

（1）HIS 支付接口说明

A.核酸项目缴费单接口:通过刷医保卡和身份证获取对应的社保卡号、身份证号码，扫描电子医 保、随身码获获取二维码信息传入该接口获取缴费单信息。

B.在线支付接口:调用缴费单接口，显示采样信息及费用，采样者在一体机点击支付，调 用该在线支付接口，返回对应的缴费微信或者支付宝二维码，待采样者扫描 二维码进行费用支付

C.获取缴费凭条接口:采样者支付完成，通过调用该接口获取当前缴费的凭条信息

（2）LIS 接口说明

A.获取采样者项目信息:通过传入缴费凭条条码，获取采样者核酸采样项目信息;

B.生成绑定条码:通过获取的核酸采样项目传入该接口，获取绑定条码;

C.回调采样时间:鼻咽拭子试管打印完成，通过条用该接口返回采样时间

D.健康云创建接口或者绑定条码接口:该接口主要是通过手机号来自动创建健康云账号，并将生成的条码和健康云 账号进行绑定，如果健康云账号已经存在只要把该条码和已存在的健康云账 号绑定

（3）贴标模组接口说明

A.方法说明：传递病人标签打印信息

B.方法名称：HT6000_PrintLabel

C.入参说明：

E.示例：

4、常见问题处理

1)如何操作设备:试管和标签纸充足时，无需手动介入操作设备，只需在读卡器或扫描墩上进行数据录入，在上位软件的操控下，设备将自动选择对应的试管，并贴上对应的标签。

2)打印无反应

(1) 查看是否有报错信息

(2) 查看试管、标签纸是否用尽

(3) 设置客户端软件重启

3)上报试管用尽:进行试管添加操作，在添加完成后设备自动进入通常工作模式。

4)上报标签用尽:进行标签安装的操作，在安装完成后按下贴标模组电源键重启， 确保打印装纸正常。

5)上报标签未取走:取走打印头处的标签，然后按下贴标模组电源键重启，确保正常 出纸张，打印模块正常启动。

6)上报其他故障:若故障无法修复，请按本手册封面联系地址和电话及时通知上海 罗威维修人员。

7)贴标标签纸安装

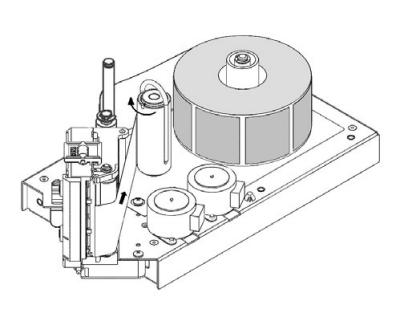

A.把选择的热敏标签纸卷装入纸卷轴。

注意：纸卷应落到纸卷轴的根部；打印时纸张按图中所示方向运行，安装时应注意纸卷方向。

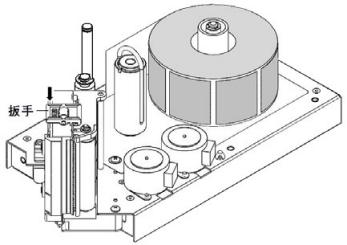

B.扳动扳手，打开打印头机上盖。

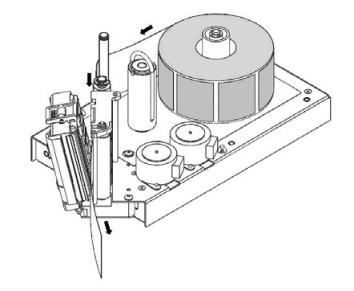

C.将热敏标签纸端部的标签剥离几张，剥离后的衬纸长度约为 200mm。然后按照 下图所示，将热敏标签纸绕过逼纸轴，从走纸通道开口穿进走纸通道内，第一 张标签压在打印胶辊上。

注意：要确保纸张下边沿达到支撑板面，而且第一张标签的端部最好不要超过打 印胶辊前的剥离刀。

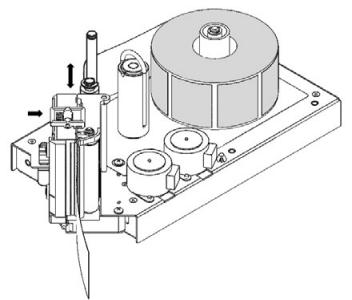

D. 合上打印机上盖，根据热敏标签纸的宽度上下调整逼纸环到合适的位置，一般建议调整到逼纸通道比介质宽 0.5~1mm。

E.将热敏标签纸的衬纸按下图所示绕向绕过剥离刀、打印胶辊和衬纸垫轴，用回 收纸夹把衬纸固定在回收轴上，并按下图所示方向转动回收轴，使衬纸处于绷 紧状态。

注意：回收轴上有对称的回收纸夹凹槽，回收纸夹应插到凹槽内。

F.安装完成后，请按下贴标模组电源键重启。
