一、设计理念：紫外线灯杀菌装置主要原理是通过灯管发出的紫外线的照射，穿透微生物的细胞膜，破坏各种病菌，细菌，寄生虫以及其他致病体的DNA结构，毁坏其核酸分子键，使细菌当即死亡或不能繁殖后代，破坏及改变微生物的D NA（脱氧核糖核酸）结构，从而达到杀菌消毒的目的;外光穿透能力很差，不能穿过玻璃、衣物、纸张或大多数其它物体，但能够穿透空气，因而可以用作物体表面或室内空气的杀菌处理，所以，可以用于工厂生产车间空间和产品表面的杀菌消毒处理。

二、紫外线灯杀菌装置的设计要求：

1.杀菌消毒：利用紫光灯发射的紫外线能够破坏细胞结构，使细菌当即死亡或不能繁殖后代，从而达到杀菌消毒的目的。紫外线正常亮灯5min后，在距离紫外灯光源1m处测量出的紫外线强度≥70μW/cm²；

2.安全使用：过量的紫外线照射皮肤、眼睛、免疫系统等造成伤害，因此使用过程中要对紫外线灯发出的紫外线进行封闭，防止人员的皮肤、眼睛长期接触到紫外线灯发出的灯光。

三、紫外线灯杀菌装置的设计步骤：

1.紫外线强度和照射剂量的计算公式：

1）.紫外线的照射强度可以以紫外线强度来计量，为单位面积上辐射的紫外线功率大小，单位为uW/cm²，如果用I表示照射强度，W表示紫外线的功率，S表示紫外线的照射的面积，那么照射强度I=W/S。

2）.紫外线的照射剂量：照射剂量是所用紫外线灯在照射物品表面处的照射强度和照射时间的乘积，单位为uW·S/cm²，如果用I表示照射强度，T表示紫外线的照射时间（单位为秒s），D表示照射剂量，那么照射剂量D=I*T。

2.杀菌照射剂量的选择：

1)剂量和时间：不同种类的微生物对紫外线的敏感性不同，用紫外线消杀菌消毒时使用照射剂量必须达到杀灭目标微生物所需的照射剂量。

2)一般细菌繁殖体时，应使照射剂量达到 10000 uW·S/cm²；杀灭细菌芽胞时应达到100000 uW·S/cm²；病毒对紫外线的抵抗力介于细菌繁殖体和芽胞之间；真菌抱子的抵抗力比细菌芽胞更强，有时需要照射到以对600000 uW·S/cm²；在消毒的目标微生物不详时，照射剂量不应低于100000 uW·S/cm²。在杀灭纸张的细菌时，选择照射剂量为不低于100000 uW·S/cm²。

3.紫外线灯功率选择和紫外线灯照射面积的设计：

1)H表示照射面积的宽度，沿纸张的前进方向，L表示照射面积的长度，和出纸板上纸张的行进方向垂直。假定纸张从进入紫外线灯照射面积到离开纸外线灯照射面积的时间为T,紫外线灯的功率为W，那么照射剂量为：照射剂量D=W/(H*L)*T，如果纸张的前进速度V=H/T，则照射剂量D=W/(H*L)*T=(W/L)*(1/V)

2)说明：为30双排午餐巾在出纸板位置配置紫外线灯消毒装置。

(1)后在出纸板上的宽度为L=30cm（紫外线灯全覆盖整个纸张宽度）, 假设配置的紫外线灯照射宽度为H=15cm（沿纸张前进方向），测出纸张经过15cm宽度所需的时间T为40s，照射剂量为：D=W/(H*L)*T≥100000 uW·s/cm²

(2)灯功率为W=D*（H*L）/T≥100000*(15*30)/40=1125000uw=1.125w

(3)紫外灯的功率选择1.125w以上的就行。

四、紫外线灯杀菌装置的使用要求：

1.紫外线消毒灯使用条件在电压为220V、相对湿度为60%、温度为20℃时，使用中的照射强度应不低于70μW/cm2。照射强度是在距离紫外线灯光源处1M的位置测量得出；

2.应每月监测消毒紫外线的辐照强度，当辐照强度低于70μW/cm2应及时更换；

3.应保持紫外线灯表面清洁，发现灯管表面有灰尘等时，应随时擦拭。擦拭时要先将紫外线灯电源关闭；

4.不应使紫外线光源直接照射到人。

五、外线杀菌装置的不同用途设计

1、污水处理厂渠式紫外线杀菌设备

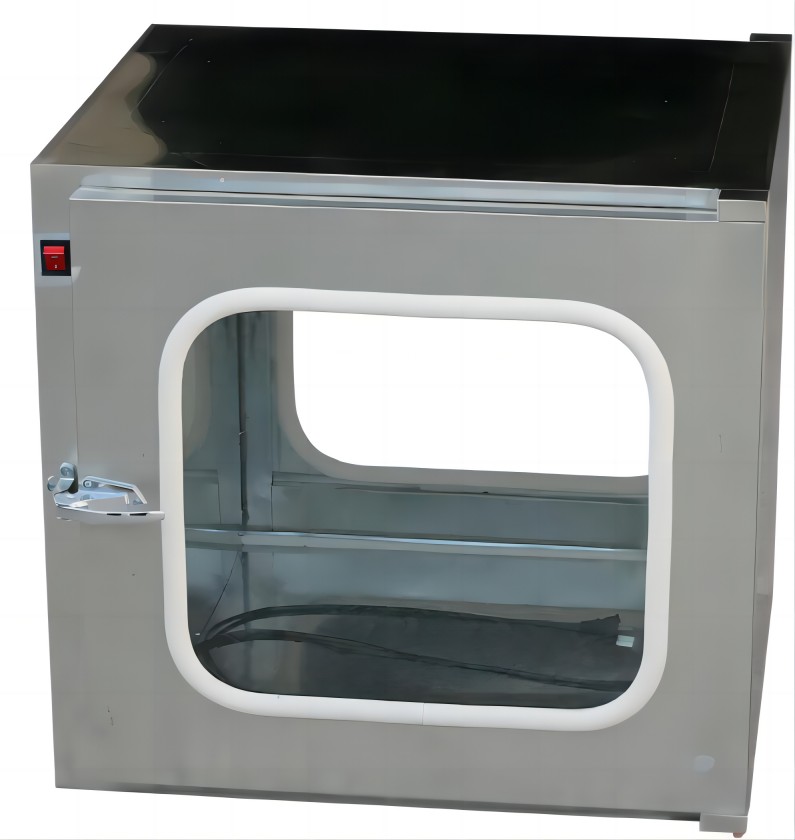

2、核酸采集亭及方舱医院隔离病房紫外线消毒传递窗

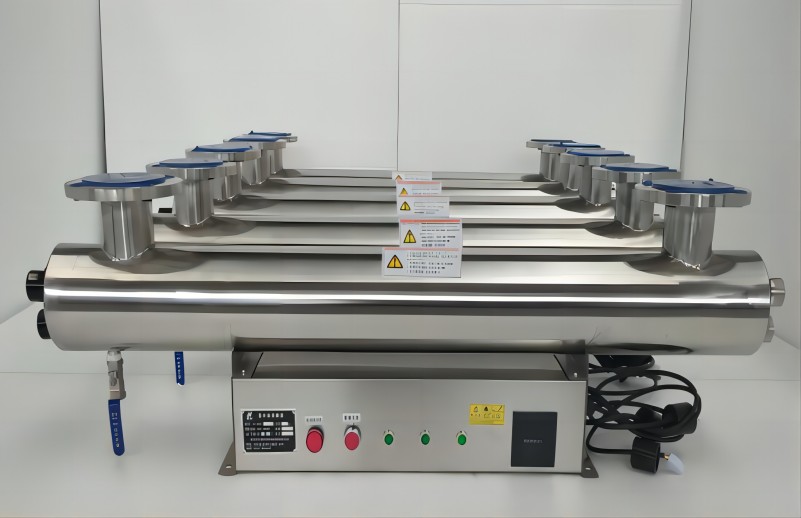

3、小型污水处理设备紫外线消毒器

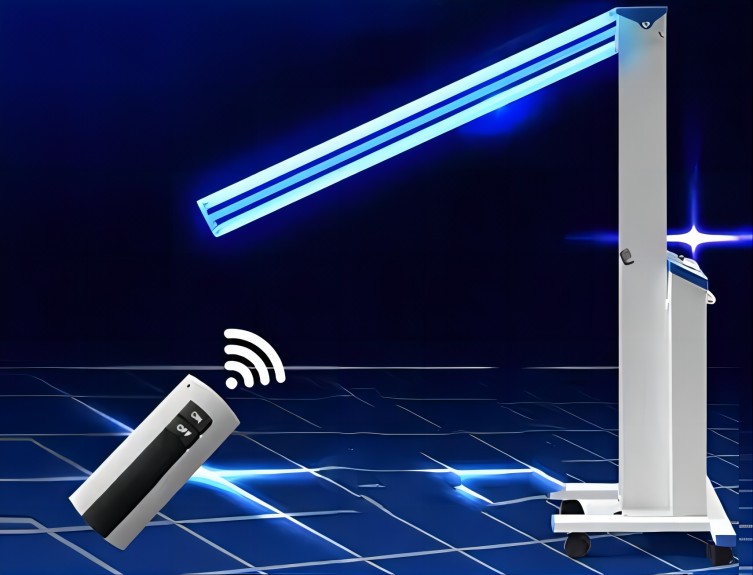

4、公共环境移动式紫外线消毒器
