6、主要结论：以LFPOH为前驱体，成功再生制备了具有多晶结构和均匀包覆层LFP材料。

1）由于锂离子会以能量上有利的反应插入到内部结构中，因此制备出目标基本LFPOH，其锂含量达到理

论值。

2）在团聚作用下，LFPOH生长为多晶球形聚集体，从而形成LFP多晶结构。得益于独特的多晶结构和良好

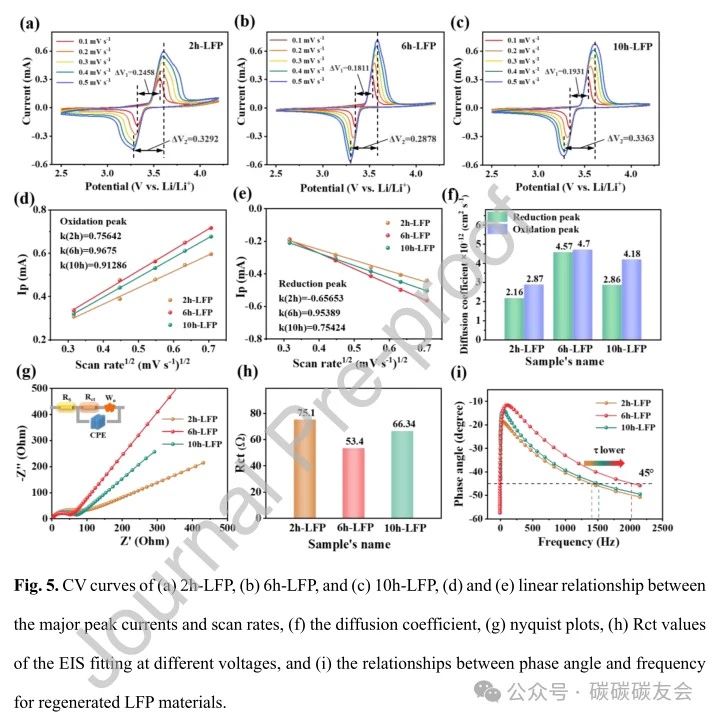

的锂扩散性能，再生LFP材料表现出优异的倍率性能，在0.2 C、0.5 C、1 C、2 C 和 5C 倍率下的放电

容量分别为156.17 mAh g-1、148.51 mAh g-1、138.34 mAh g-1、124.1 mAh g-1、99.53 mAh g-1。当

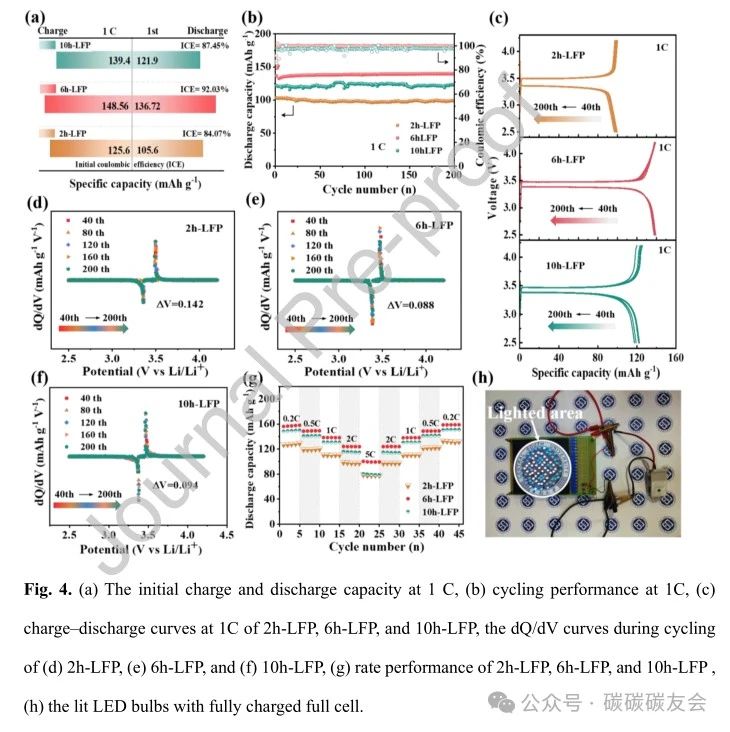

电流密度回到0.2 C时，仍能保持156.17 mAh g-1的放电容量，可逆容量保持率接近100%。在1C下循环

200次后，6h-LFP的放电容量达到139.92 mAh g-1，容量保持率接近100%。

3）此外，经济分析表明，该方法具有良好的利润和环境友好性，在从废旧LIBs中再生LFP材料方面具有

巨大的潜在应用价值。
