一、电池拆解工艺流程、回收产品方案
二、主要原辅料消耗
三、主要生产工艺流程
四、三元电池粉处理线工艺、三元电池粉处理工艺分为3个工序,各工序简述如下:
1、浸出工序 1)浸出工段:上游厂家已经加工好的含锂原料,经加水浆化后通过管道输送至酸浸反应釜进行酸浸压滤后将混合泥中的可溶解组分浸出。项目采用浓硫酸作为酸浸液,通入蒸汽升温加速反应,浸出温度80℃℃(以蒸汽间接加热)。物料经过酸浸后送入压滤机压滤,以使固液分离。分解渣进行清洗压滤,清洗尾水进行重复使用后进入下一工序,分解尾渣以副产品石墨粉形式外售;分解液(滤液)直接进入下一步工序。

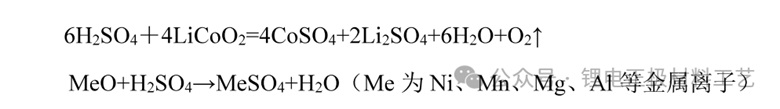

*该工序主要反应方程式下:
2)除杂工段:酸溶工序分解液加入到反应釜,向酸浸后得到的滤液中加入一定量的氯酸钠,蒸汽间接加热升温至 90℃℃左右,控制反应pH值1.5~1.7之间,使二价铁全部氧化成三价铁后,再加入碳酸钠中和过量硫酸后加入碳酸钙去除溶液中的铁、铝。检测物料溶液中铁离子浓度小于 0.5gI 后,再加入 0.5N 硫酸调 pH 值至 2.0~2.5,以进一步沉淀物料中铁、铝离子除杂,使溶液中铁、铝离子含量降低至0.005g以下,合格后压滤除渣,铁铝尾渣进入洗渣槽,缓慢加入0.5N硫酸,清洗尾渣,合格后压滤。压滤后所得的铁铝渣置于厂区渣料库暂存,滤液转入下一步工序,不外排。

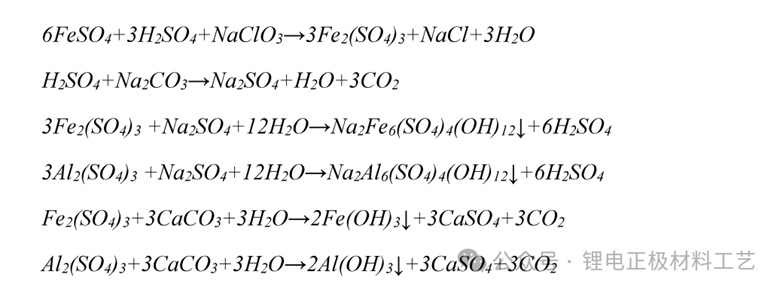

*该工序主要反应方程式如下:
|
