磷酸铁锂废料回收磷酸铁和碳酸锂工艺流程说明书--1



1.工艺流程说明

2.工艺流程说明:
1)原材料预处理

*原料包括铁源:磷酸铁锂粉末、氯化亚铁溶液、氯化铁溶液,磷源包括磷 酸铁锂粉末、工业磷铵,锂源:磷酸铁锂粉末。

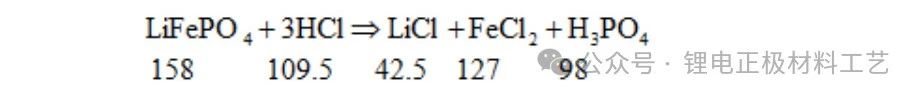

(1)酸浸:将盐酸(30%)和水加入磷酸铁锂粉末中(盐酸过量10%左右),由盐酸破坏磷 酸铁锂结构,实现分别回收锂、铁、磷等有价元素。反应温度40~60℃,反应时间单釜3小时,转化率99.5%,反应方程式如下:

*酸浸后的溶液经板框过滤,酸浸液中氯化亚铁浓度为0.9molL,游离酸含量低于 1%。将磷酸铁锂中粉末带入的碳渣去除,过滤出的碳渣经水洗去除酸液,水洗后的 碳渣 (S1) 作为固废处理,洗水回用于磷酸铁锂酸浸溶解工序。

(2)溶液配制:
①液体氯化亚铁配制:原料氯化亚铁加水进行配制得到浓度为1.5-1.8mol/L的氯 化亚铁溶液。
②氯化铁溶液制取(混液、氧化):将氯气分别通入配制好的液体氯化亚铁和酸 浸液,氧化溶液中氯化亚铁。设置两级氯化亚铁吸收塔,反应温度40~60℃,连续进 料反应,停留时间10分钟,通过测定尾气吸收温度及测定氧化还原电位差调节氯气 通入量,转化率99.99%,反应方程式如下:

*反应完成后经精密微孔过滤器过滤除杂得到氯化铁溶液,过滤出的杂质(S2) (主 要为铁碳不溶物、磁性物质)作为固废处理。未参与反应的氯气 (G1)  进入尾气处 理系统处理。
③液体FeCl₃配制:制取的氯化铁溶液与外购原料液体氯化铁加水配制为所需的 浓度1.5-1.8mol/L的氯化铁溶液。
④氨水制备:液氨通过管道液相输送到氨水制备站现场,然后经过流量计计量、 调节阀调节液氨流量,调压器调压稳压后,进入氨水制备器中进行气化,气化后的氨 气在氨水制备器上方与水混合,混合后的高温氨水首先经过冷却水系统初步冷却,然 后在氨水制备器下方与液氨换热、气化液氨,如此循环进行,保证整个氨水制备器可以持续制备出氨水;氨气溶于水放出大量的热,在氨水制备器中设置列管式换热器,通过冷却水将氨 水产生的部分热量导出,然后带有一定温度的氨水经过液氨气化器进行热交换,将氨 水温度降到25℃以下,同时将液氨气化成气态氨气进入下一级进行氨水制备;在氨水制备器出口设置氨水密度检测仪及铂热电阻,远传输出到控制系统,进行 远程监控显示。氨水制备时,首先通过液氨入口调节阀及流量计控制液氨进入量,使 液氨以一个稳定的流量进入氨水制备器中,然后根据液氨与混合水的比例自动控制混合水进入量,最终将混合水的进入量稳定在要求范围内。
*氨水制备器为管壳式结构,分为两级,液氨、氨气、混合水、氨水等分别占用相 应的管程和壳程,设备壳程材质为碳钢,管程材质为不锈钢。液氨从设备下部进入氨 水制备器,在下部壳程中与管程中的氨水换热气化,气化后的氨气进入上部与混合水 混合后进入与冷却水换热,冷却水在换热器上部的壳程中。氨水制备全程密闭,无氨 气排放。
⑤磷铵配制:原料磷酸二氢铵加水溶解过滤,配制为浓度为1.5-1.8mol/L的磷酸 二氢铵溶液。过滤出的杂质(S3) 作为固废处理。

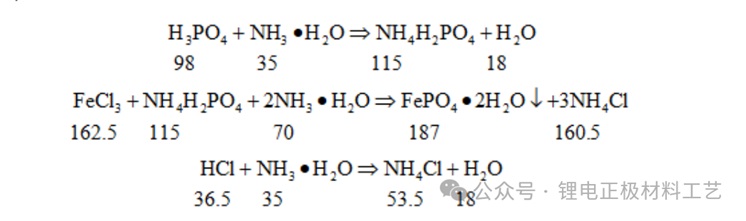

2)合成反应:在合成反应中,通过向反应釜中加入氯化铁溶液、磷酸二氢铵溶液调节溶液中的 铁、磷比(1:1)。再通过加入氨水调节pH 值至1-2,得到二水的磷酸铁。合成反应 温度50~80℃,常压,连续进料反应,反应时间1小时,转化率99.95%,反应方程 式如下:

3)过滤、洗涤:把合成反应生成的磷酸铁悬浊液经过板框压滤机压滤,滤液进入中和工序,滤饼 在压滤机上进行洗涤,洗去磷酸铁沉淀中夹带的氯化铵、氯化锂及可溶杂质离子,得 到磷酸铁滤饼。洗涤采用四级逆流漂洗,Ⅲ、IV 级采用纯水洗涤,洗涤水回用于I 、Ⅱ 级洗涤,I、级洗涤水经膜浓缩装置处理后,再进入纯水装置制成纯水用于Ⅲ、IV级洗涤。
4)干燥:通过闪蒸设备,将洗涤的磷酸铁滤饼中的自由水蒸发掉得到二水磷酸铁固体。磷 酸铁滤饼由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、 磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干 燥。闪蒸干燥进风温度350~380℃,出风温度在100~110℃,物料在闪蒸主塔停留时 间很短,不超5 分钟,干燥热源采用热风炉和回转窑天然气燃烧余热(天然气燃烧烟 气)。干燥好的物料被气流携带进入布袋收尘系统进行收集处理,未收集的粉尘( G2 )进入废气。

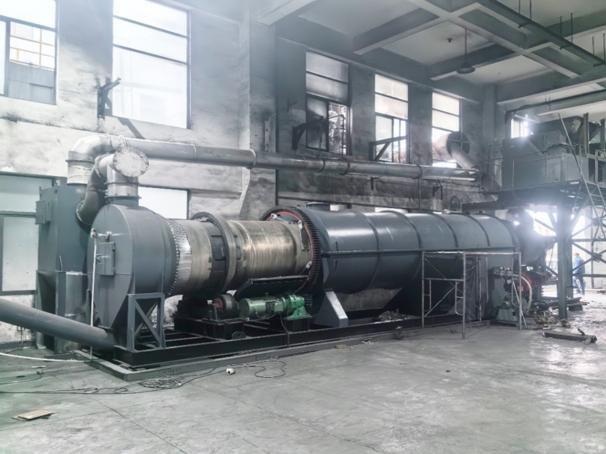

5)脱水:干燥后的二水磷酸铁直接下料进入回转窑(过程全密闭),利用回转窑将二水磷 酸铁中的结晶水在高温下脱去形成磷酸铁粉末,回转窑分为热窑段和冷窑段,热窑段 温度在550~700℃,进入冷窑段经循环冷却水冷却后温度为60℃左右,时间2~5小 时。脱水过程中炉内气流会带出磷酸铁粉和水汽,物料被气流携带进入布袋收尘系统 进行收集处理,未收集的粉尘(G2)进入废气。回转窑使用能源为天然气,系统将闪蒸干燥和回转窑布置在一起进行物料脱水,可以节约物料输送系统,且进炉物料温 度较高,同时利用回转窑天然气燃烧尾气对闪蒸进风进行预热,形成闪蒸-回转窑联动装置,回转窑使用天然气燃烧产生废气G4。
