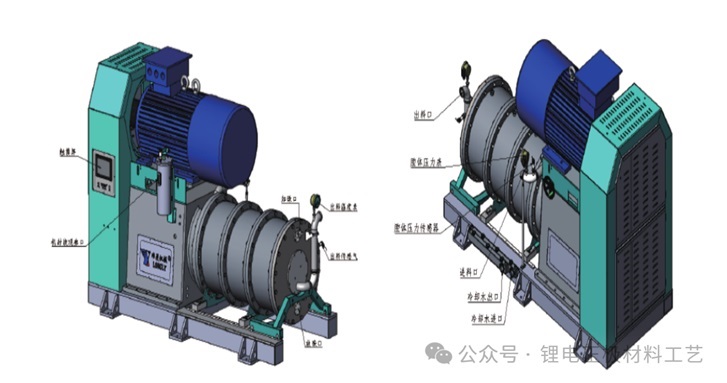

2）卧式砂磨机：卧式砂磨机主要由机座、主轴部件、研磨装置、冷却装置、控制系统、辅助装置等部分组成，是具有水平筒体的可连续生产的超微粒研磨分散机械。

（1）卧式砂磨机的工作原理与立式砂磨机相同，但将立式砂磨机的研磨缸横向放置，就会提高介质的充率，因此卧式砂磨机的研磨效率比立式砂磨机的更高。例如，在相同的循环研磨工艺条件下，用400L的搅拌磨生产涂布级重钙产量为100-200kg/（台·h），而250L的国产卧式砂磨机产量可达到300-600kg/（台·h）。

(2)卧式砂磨机相比与立式砂磨机，最大的区别是研磨转子横向设计。由于结构、材质、尺寸等差异，卧式砂磨机的制造成本较高，但是它能保证物料的密封性，防止产品的污染，很好地保证了产品的纯度，因而适合生产一些要求高精度和高细度的研磨产品。与立式砂磨机相比，卧式砂磨机就能很好地克服重力对介质的影响，从而具有较好的研磨效果，能够达到产品对细度的要求。

(3)卧式砂磨机工作原理是：预先进行分散润湿处理的固-液相混合物料经计量泵，从卧式砂磨机上部进料管输入筒体内，电动机带动主轴上的分散器旋转产生动能，物料和筒体内的研磨介质一起被高速旋转的分散器搅动，从而使物料中的固体微粒和研磨介质相互间产生强烈的碰撞、摩擦、剪切作用，介质间的物料粒子受力变形并产生应力场。当应力达到颗粒的屈服或断裂极限时，便产生塑性变形或破碎。未被粉碎的颗粒受离心力作用被甩向砂磨机筒壁，此区研磨介质密度最大，从而强化了粉碎作用，粉碎后的微小颗粒经分离器与研磨介质分离后，从出料管流出。   4

4、砂磨机结构组成

1）砂磨系统：砂磨机系统主要由粗磨系统、精磨系统、除磁系统组成。
（1）粗磨系统：主要作用是将分散后的物料进行初步粗磨，为下一步精磨创造条件。由卧式纳米陶瓷砂磨机（配 0.6-0.8mm 研磨介质）+AB 互倒切换系统（PLC+称重传感控制）+控制阀门+粗磨搅拌罐+过滤除铁器组成。粗磨后粒度一般达到D50<0.8 μm（马尔文粒度仪湿法测试）左右。
粗磨系统一般采用砂磨机与 3 个循环罐进行 ABC 循环研磨，也可以切换成单罐循环研磨。可以确保在极限异常情况下的不停机生产。
（2）精磨系统：主要作用是将粗磨后的物料进行进一步精磨，使粒度更小，达到工艺要求。由卧式纳米陶瓷砂磨机（配 0.6-0.8mm 研磨介质）+AB 互倒切换系统（PLC+称重传感控制）+控制阀门+粗磨搅拌罐+过滤除铁器组成。
（3）除磁系统：主要作用是将砂磨后的物料进行暂存待喷雾干燥。由电磁除铁器、除铁成品罐、切换系统（PLC+称重传感控制）、控制阀门组成。

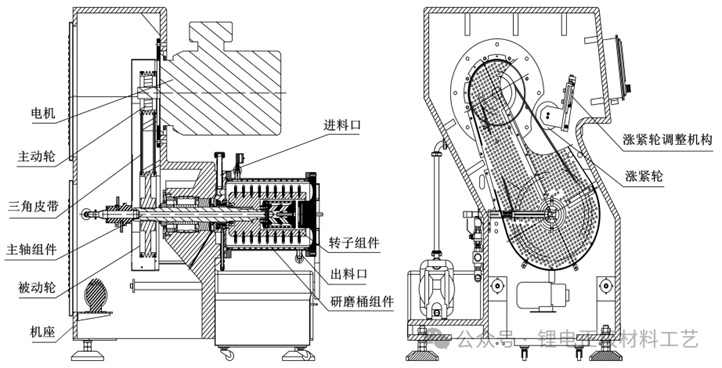

2）砂磨机：砂磨机主要由研磨装置、传动装置、冷却装置、辅助装置、控制系统几部分组成：

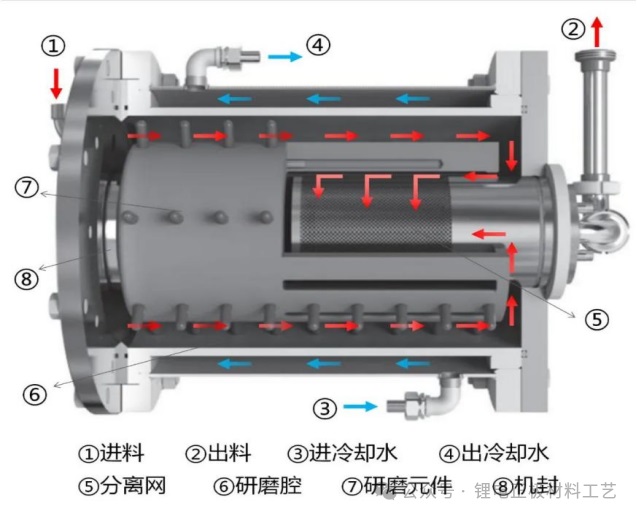

（1）研磨装置：是砂磨机的主要工作部件，主要包括研磨元件(涡轮、凸块、棒销等)，定距盘，主轴，研磨筒，介质动态分离器等；
（2）传动装置：是确保砂磨机正常工作的核心部件，由主轴变速箱、主轴、轴承、机械密封装置和销等零部件构成。其将电动机提供的动力输入到研磨腔内，为物料破碎提供能量；
（3）冷却装置：主要是对砂磨机腔体进行降温，主要由冷却管路、冷水机、泵机报警装置等组成。冷却水在研磨筒和主轴内不断循环流动进行换热；
（4）辅助装置：包括进料系统，出料系统、气泵等；
（5）控制系统：包括电机、变频器、压力表、温度表、流量表、信号放大器等。
