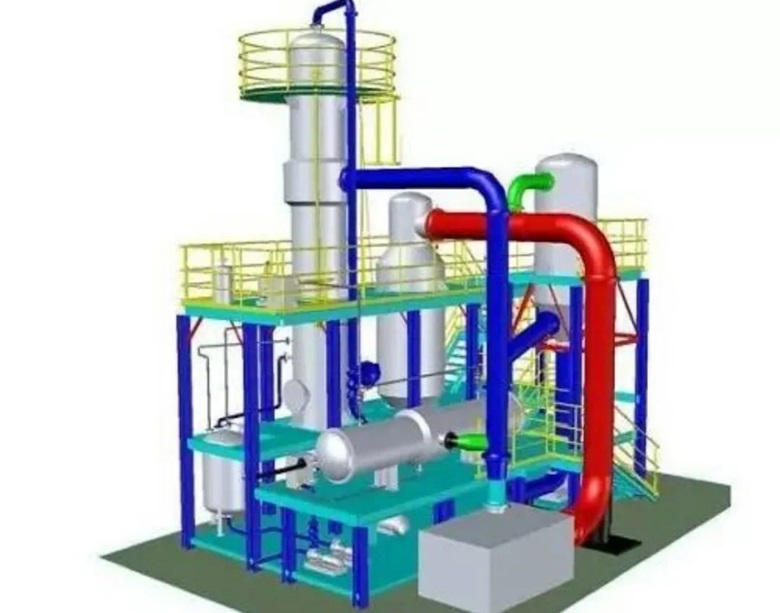

MVR（Mechanical Vapor Re-compression，机械蒸汽再压缩）蒸发器是一种高效节能的蒸发设备，它通过使用机械压缩的方式提升二次蒸汽的压力和温度，再将这些蒸汽作为热源重新用于物料的蒸发过程。在设计MVR蒸发器时，需要考虑物料的各种指标以确保设备能够稳定运行并达到预期的处理效果。

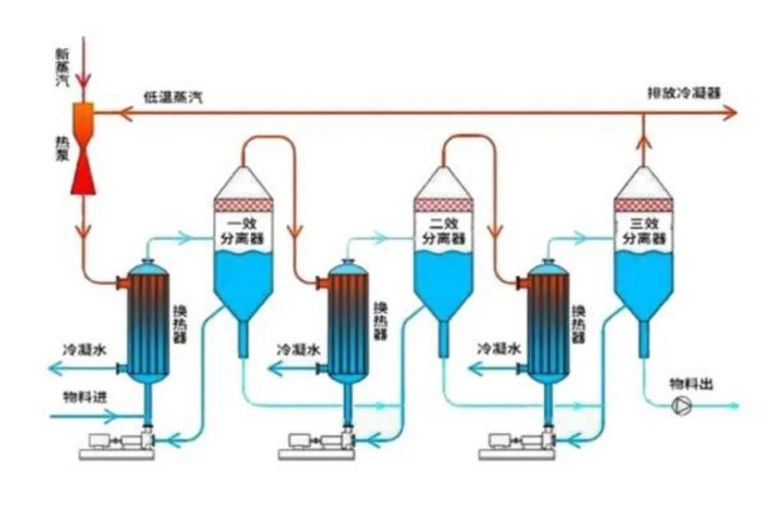

一、MVR蒸发器系统工艺单元主要包括:

1. 预热器 (Preheater) 待处理的原液在进入蒸汽换热器之前，需要通过预热器进行预加热。预热器可以是列管式或板式换热器，用以回收冷凝水或浓缩液中的部分显热。

2. 蒸汽换热器 (Steam Heat Exchanger) 在预热之后，原液通过蒸汽换热器进一步加热至沸腾点。

3. 蒸发器 (Evaporator)这是蒸发过程发生的地方，可以是升降膜蒸发器等形式。物料通过蒸发器时被蒸汽加热而蒸发。

4. 蒸汽压缩机 (Steam Compressor)   将蒸发过程中产生的二次蒸汽压缩并提高其温度和压力，使其可以再次作为加热介质使用。 压缩机可以是离心式压缩机或罗茨式压缩机。

5. 气液分离器 (Gas-Liquid Separator)用于分离蒸汽和液体，确保蒸汽纯度，防止液滴带入蒸汽压缩机。

6. 真空系统 (Vacuum System) 用于维持蒸发器内部的低压状态，以降低溶液的沸点，提高蒸发效率。

7. 控制系统 (Control System)监测和控制整个系统的运行，包括温度、压力、流量等参数的调整。 可以包括PLC（可编程逻辑控制器）、HMI（人机界面）等组件。

8. 清洗系统 (Cleaning System)  用于定期清洗蒸发器和其他部件，以去除可能累积的污垢或结晶物。清洗系统可以是CIP（Clean-In-Place，就地清洗）系统的一部分。

9. 循环泵 (Circulation Pump)  用于维持物料在蒸发器中的循环流动，以提高传热效率，防止结垢。

10. 加热室 (Heating Chamber) 加热室通常是列管式换热器的形式，管程内为物料，壳程内为蒸汽。配备折流板以增加扰动，强化传热。

11. 分离室 / 结晶室 (Separator / Crystallizer) 用于汽液分离、物料沉降和晶体生长。分离室通常为立式装置。

12. 前处理 (Pretreatment)  在进入MVR蒸发单元之前，原料需要进行预处理，以去除其中的杂质和有害物质。 前处理可能包括过滤、沉淀、调节浓度等步骤。

13. 脱气 (Degassing) 用于去除溶液中的溶解气体，避免气泡形成影响传热效率。

14. 主加热器 (Main Heater)  如果需要额外加热，可以使用主加热器。

15. 蒸汽洗涤塔 (Steam Scrubber) 用于清洗二次蒸汽中的杂质，确保蒸汽纯度。

16. 脱水干燥系统 (Dewatering and Drying System)- 用于处理蒸发后的浓缩液或固体产物，使其达到所需的干度。

17. 管路系统 (Piping System)用于连接各个部件，并确保物料和蒸汽的顺畅流动。

   MVR蒸发器系统的设计会根据具体的应用场景和物料特性有所不同，但上述组成部分是比较常见的配置。通过合理设计和精确控制这些单元，可以实现高效的蒸发浓缩过程，并减少能耗。

二、MVR蒸发器对物料指标的工艺设计要素：

1. 物料的化学性质：对于含有氯离子的物料，如氯化钠、氯化铵、氯化钾等，如果氯离子含量超过150ppm，建议使用耐腐蚀性更好的钛材作为与物料直接接触的部件材料。对于硫酸钠，与物料接触的部分应选用316L不锈钢，非接触部分可选用304不锈钢。对于硫酸铵，与物料接触的部件建议使用2205双相不锈钢，非接触部分可使用316L不锈钢。

2. 物料的物理性质：物料的沸点、黏度、密度、表面张力等都会影响蒸发效率和设备选型。如果物料容易产生结晶或沉淀，需要特别注意选择适当的加热方式和工艺流程，避免堵塞管道或加热面。

3. 物料的纯净度：MVR蒸发器适用于较纯净的物料处理，因为杂质可能会影响设备的稳定性和寿命。 Ca²⁺ 和 Mg²⁺ 的含量应低于100mg/L，以减少结垢的风险。硅或硅化物的含量应低于30mg/L，以防形成难以清除的硬垢。

4. 物料的处理量：根据物料的处理量来选择合适的蒸汽压缩机和整体设备尺寸。处理量还会影响蒸发器的结构设计和蒸汽压缩机的选择。

5. 物料的浓度变化:  对于需要达到特定浓度的产品，蒸发过程可能需要分段进行，以保证最终产品的质量。

6. 物料的稳定性：需要评估物料在加热过程中的稳定性，以防止分解或变质。

7. 其他特殊要求：如需考虑防爆、防腐蚀、防泄漏等安全因素。

    在实际设计过程中，需要对物料进行详细分析和测试，包括但不限于进行水样实验和中试实验，以确保所设计的MVR蒸发器能够满足实际应用的需求。此外还需要遵循相关的行业标准和规范，确保设备的安全性和可靠性。
