二、一体化智慧型雨污分流井具体实施方式

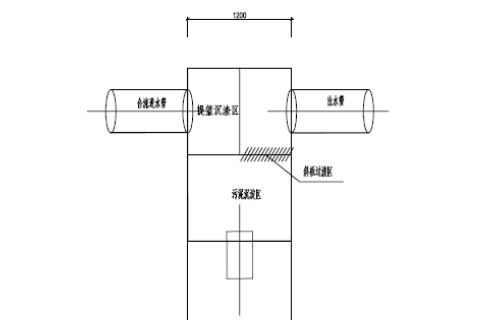

1、如图所示，本实用新型实施例提供了一种智慧型分流井，本分流井共划分为三个区，分别是提篮沉淀区、斜板过滤区和污泥沉淀区。

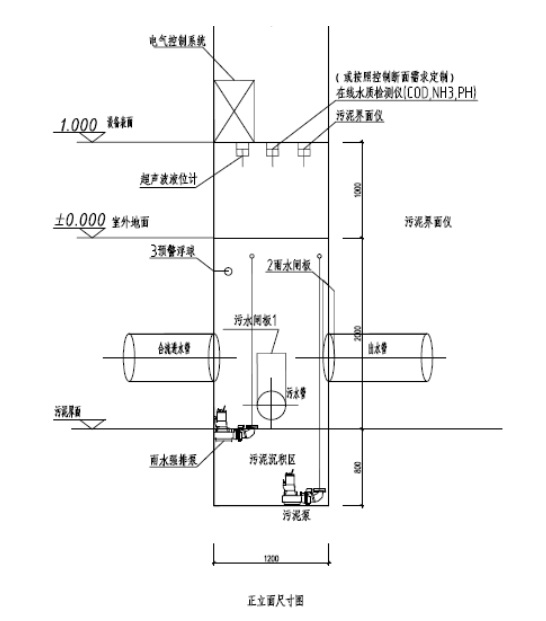

2、如图所示，本实用新型实施例提供了一种智慧型分流井，包括：污水

   *闸板1、雨水闸板2、预警浮球3、合流进水管4、污水管5、出水管6、污泥泵7、雨水强排泵8、超声波液位计9、在线水质监测仪（COD、NH3-N、T-P）10、污泥界面仪11、电气控制系统12。

3、所述污水闸板1位于所述污水管5的外侧，用于控制污水管的启闭及开启程度，从而控制污水管进水流量。
4、所述雨水闸板2位于出水管6外侧，用于控制雨水管的启闭及开启程度，从而控制雨水管进水流量。
5、所述预警浮球3位于合流进水管4上部，当井内水面升高至预警浮球高液位时，会触发预警浮球3动作，此时，系统关闭污水闸板1和雨水闸板2，强制开启雨水强排泵8，至预警浮球3低液位。
6、所述合流进水管4位于雨水强排泵8上部，承接上游污水及雨水管道，使污水及雨水排放至井内。
7、所述污水管5位于污泥泵7上部，连接下游污水管道，将井内污水排放至下游。
8、所述出水管6位于智慧型分流井下部，与合流进水管4相平，连接下游雨水管道，将井内雨水排放至下游。
9、所述污泥泵7位于污水管5下部，位于分流井最底部，用于排出井内沉积的多余污泥。
10、所述雨水强排泵8位于合流进水管4下部，当上游过多雨水排入分流井内时，通过雨水强排泵8将多余雨水强制排出井外，避免将分流井淹没。
11、所述超声波液位计9位于污水闸板1上方，用于探测井内污水液面高度，控制雨水闸板1和污水闸板2的开合程度。
12、所述在线水质监测仪（COD、NH3-N、T-P）10位于污水闸板1上方超声波液位计9右侧，用于检测井内污水污染物指标，从而控制雨水闸板1的开合程度。
13、所述污泥界面仪11位于污水闸板1上方在线水质监测仪（COD、NH3-N、T-P）10右侧，用于探测井内污泥和沉渣，当监测到污泥液位到达指定液位时，启动污泥泵，排泥至指定污泥液位后，停止动作。

14、所述电器控制系统12位于智慧型分流井上方，通过警浮球3、超声波液位计9、在线水质监测仪（COD、NH3-N、T-P）15、污泥界面仪11发出的信号控制污水闸板1、雨水闸板2的开合程度及污泥泵7、雨水强排泵8的工作和停止。

三、一体化智慧型雨污分流井设计：一体化智慧型雨污分流井参数，根据现场实际情况设计。
四、售后服务
1.职责范围承诺：
1）免费进行设备现场安装指导；
2）负责实施机械和电气设备的调试、指导，保证将成套设备合格、满意地交给业主；
3）负责免费派工程师执行现场开机运行试验和检查；
4）免费负责派专业技术人员对需方操作人员的培训；
5）负责开票后24个月保修期内的质量；
6）保修期过后负责提供优质的设备终身维修服务，酌收成本费；
负责送货到现场。
2.产品质量承诺
1）保证提供的产品是符合国内相关潜水泵设计规范和最佳材料制造，并按一流工艺生产的技术先进、质量安全可靠、未经使用的全新产品，且完全符合合同规定的质量、规格和性能要求及正常安全运行和长期使用的要求。
2）保证提供的各种设备在出厂前均进行严格的试验项目，不管是破坏性的与非破坏性的，以证实所提供的设备和材料均符合合同要求的。
3.人员培训
1）培训时间和次数应严格按照培训计划进行,培训的内容包括理论培训和实际操作培训。
2）培训保证达到如下目的：买方的受训人员经过培训后,能了解设备的基本结构、技术参数、性能,掌握安装后的调试和试验,掌握设备的日常操作、使用和维护方法。
4.售后服务

1）现场检查和验收：设备安装完毕，根据需方要求，本公司将派出工程师进行指导设备的运行试验和检查，如果试验中发现因设备质量问题而使设备性能与原定技术要求有偏差，本公司负责解决。如有必要，重复试验直到满足需方要求。
2）安装指导服务：设备安装应按照本公司提供的图纸进行。本公司在安装过程中提供监督指导，负责确认设备安装的完成，在获得确认的前提下设备方可进入下一步调试阶段。
3）运行调试指导服务：设备安装完成后，本公司将指导需方实施试运行工作，负责与需方共同制定试验计划及指导试验过程。
4）现场技术服务：为了成功地使设备投入运行，本公司委派熟练的、健康的、有资质的技术人员到现场进行技术服务。
5）保修期过后备件供应及维修：保修期过后，我公司将以优惠的价格、优质的服务对设备提供备件及终身维修服务。
6）应急维修服务响应时限公司维修服务部在接到业主通知处理有关设备维修服务时，我公司将在4小时内予以响应并在48小时内派员赶到现场，直至故障修妥完全恢复正常工作为止。
