新能源汽车动力系统试验解析-驱动电机系统&动力电池系统--1

   近几年,我国新能源汽车产业进入了加速发展的阶段,其零部件关键技术如驱动电机技术、动力电池技术等已经处于世界前列,相关测试标准和法规也不断完善。

1、新能源汽车区别于传统车最核心的技术是“三电”,包括电机,电池,电控,其中,纯电动汽车(Battery Electric Vehicles,BEV)采用单一蓄电池作为储能动力源的汽车,利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行驶。

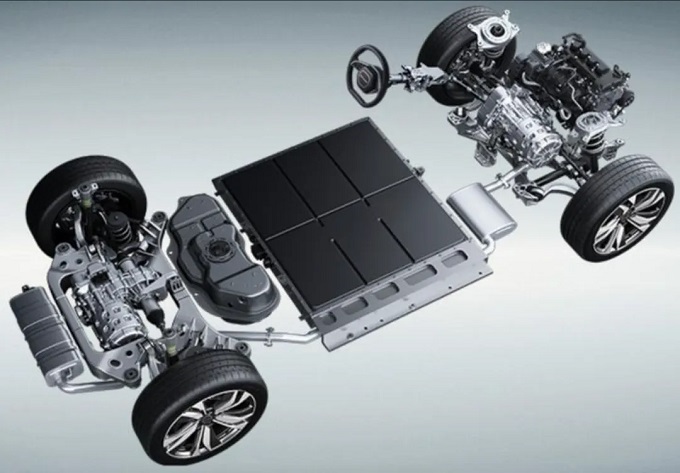

纯电动汽车动力传动系统


2、驱动电机系统高度集成化,功率密度性能显著提升,成本大幅降低。依据GB/T 18488.2-2015《电动汽车用驱动电机系统 第2部分:试验方法》进行驱动电机系统试验,包括一般性试验、温升试验、输入输出特性试验、安全性试验、环境适应性试验和可靠性试验等。

3、动力电池系统的能量密度由80W·h/kg提升至180W·h/kg以上。依据GB/T 31484-2015《电动汽车用动力蓄电池循环寿命要求及试验方法》、GB/T 31486-2015《电动汽车用动力蓄电池电性能要求及试验方法》和GB 38031-2020《电动汽车用力蓄电池安全要求》进行动力电池系统试验,包括电性能试验、寿命试验和安全试验等。

1)驱动电机系统试验/测试标准:GB/T 18488.2-2015《电动汽车用驱动电机系统 第2部分:试验方法》;驱动电机系统是纯电动汽车重要的能量转换单元,是电动汽车三大核心系统之一,是车辆行驶的主要驱动系统,是实现电力驱动的关键。其特性决定了车辆的主要性能指标,直接影响车辆动力性、经济性和用户驾乘感受。驱动电机系统由驱动电机、驱动电机控制器(MCU)构成,通过高低压线束、冷却管路与整车其他系统连接。

2)电动汽车驱动系统结构:我国车企目前普遍采用三相交流永磁同步电机,由控制器将动力电池直流电逆变成交流电供其输入,具有体积小、效率高、寿命长的优势;根据GB/T 18488.2-2015,驱动电机系统试验分为6大类27小项,其中,输入输出特性试验测定的功率、转矩、转速等参数,直接响整车加速性能、爬坡能力、最高车速和能耗等性能。




(1)试验台架
驱动电机系统的转矩-转速特性试验主要在驱动电机测试台架上开展,是测试驱动电机系统在不同转速、不同转矩下的工作特性是否满足产品技术文件的规定,典型的驱动电机系统试验台架主要由测功机、动力直流电源、电功率分析仪和冷却系统等组成,通过上位机控制各系统运行,同时监控并测量转速、转矩、电流、电压等参数。

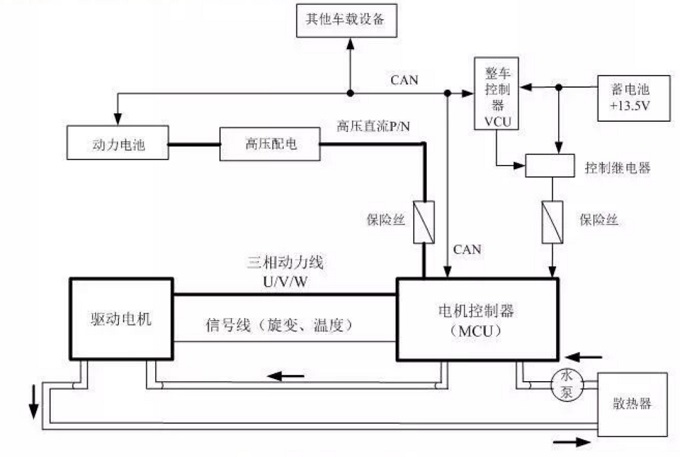

                           驱动电机测试系统原理图

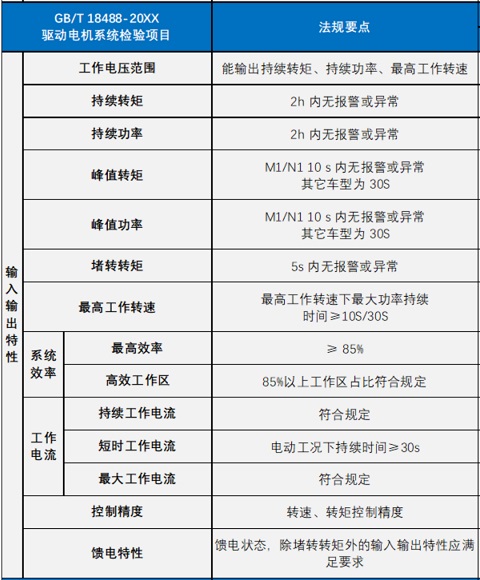

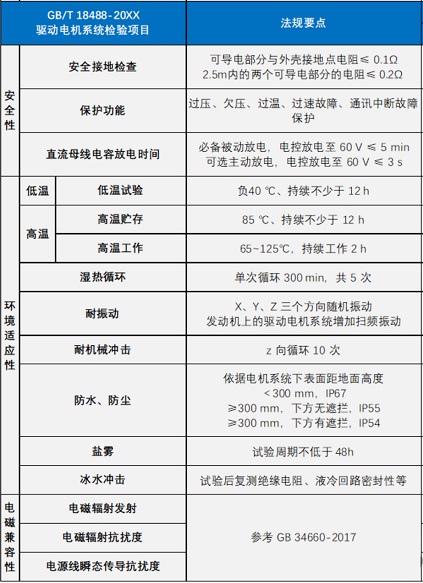

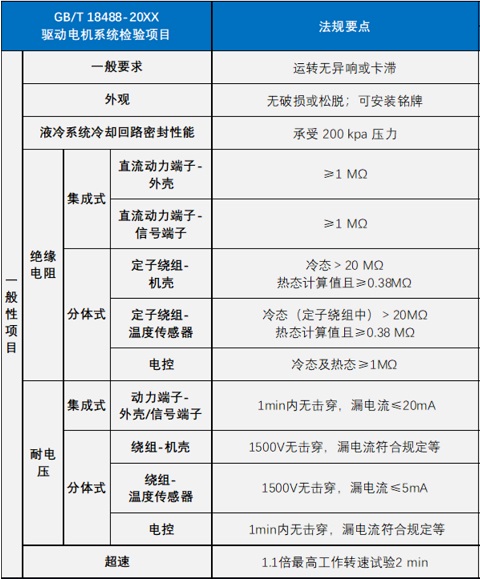

(2)试验项目:依据GB/T 18488-20XX《电动汽车用驱动电机系统》公开征求意见稿,整理驱动电机试验项目如下。
