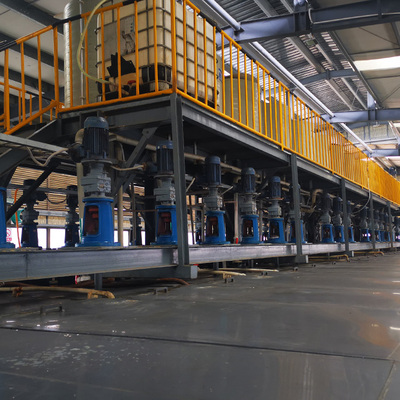

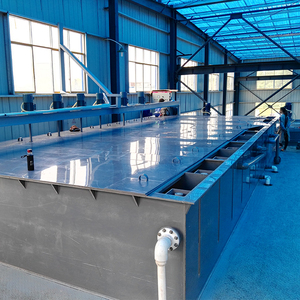

一、150级实验萃取槽加工标准及质量要求:
1、混合室体积为1000ml,澄清室的体积是混合室体积的4.5倍(4500ml),萃取槽槽体包括混合室(内空尺寸:长100mm *宽100mm * 高135mm)和澄清室(内空尺寸:长450mm * 宽100mm * 高135mm)两部分。单级实验萃取槽槽体外形尺寸:长560mm * 宽112mm*高143mm。混合室包括底部潜室、上部混合室、防涡流挡板,澄清室包括导流板、栅板、轻相堰、重相堰,槽体采用热风焊接方式焊接。
2、串级逆流萃取设备的级数为150级,各级水相高度可调节,萃取槽混合室有效体积1000ml、澄清室有效体积4500ml,每个萃取槽独立为一个整体,每级萃取槽底部都含有有机相、水相的进口和出口,要求增设萃取槽本级水相回流管口及其调节螺杆,水相流通口均为1/4’,有机相流通口为1/2’。
3、串级萃取槽的材质为透明PVC全新A级材料加工制作,底厚:8 mm、四周壁厚6 mm。萃取槽的焊接工艺采用主体成型,局部焊接工艺,焊接处粘接牢固,无裂缝,不漏液,且具备耐酸碱的性能,整体强度满足实验要求。萃取槽盖板与槽体尺寸相合,材质一致,无毛边等可能影响实验操作。
4、进出口配备PP快速宝塔接头,用四氟管连接相邻两级,萃取槽油相水相的进出口与软管的连接口不会因萃取剂的润滑而松动脱落。
5、 蠕动泵共 台,为流量型蠕动泵,型号BT100(流量范围:0.29-290 mL/min),可直接设定流量,管道采用圣戈班进口氟胶管和配套PP定向阀;蠕动泵壳体材质不锈钢防腐蚀;蠕动泵泵管耐酸碱、耐腐蚀进料速度连续可控;
6、电机控制器与调速器:每台电机单独配备一个数显调速器,与电机匹配,电机可正反转,转速可调可控,调速范围:0~1500 rpm。
7、萃取槽配制三层可移动操作平台,可实现蠕动泵的自由移动和组合;移动平台材料采用钢衬PP方管制作而成,更好的耐酸碱,层板面板是耐腐蚀的PP材质板材。多层移动式萃取操作平台一层萃取槽,二层蠕动泵,三层储液罐,每5级一个操作平台,共16套。
8、150级的搅拌装置全部同侧设置,方便观察分相与调节液面控制。
|
