3、IGBT模块究竟如何工作？在电控模块中，IGBT模块是逆变器的最核心部件，总结其工作原理：
通过非通即断的半导体特性，不考虑过渡过程和寄生效应，我们将单个IGBT芯片看做一个理想的开关。我们在模块内部搭建起若干个IGBT芯片单元的并串联结构，当直流电通过模块时，通过不同开关组合的快速开断，来改变电流的流出方向和频率，从而输出得到我们想要的交流电。

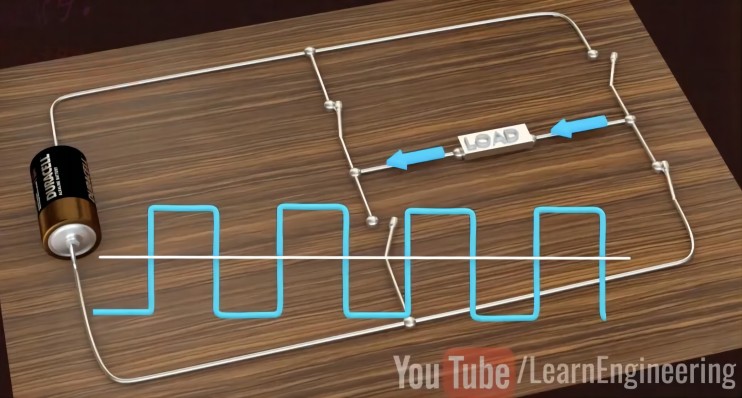

图：IGBT逆变原理

*IGBT模块结构和汽车IGBT模块应用：上面提到了IGBT模块在电驱系统中的作用，下面我们展开来具体看看IGBT模块的结构。

4、IGBT模块实物长啥样？
1）IGBT模块的标准封装形式是一个扁平的类长方体，下图为HP1模块的正上方视角，最外面白色的都是塑料外壳，底部是导热散热的金属底板（一般是铜材料）。可以看到模块外面还有非常多的端子和引脚，各自有自己的作用：
2）1是DC正，2是DC负；3，4，5是三相交流电的U、V、W接口；6，25，22是集电极的信号端子，7，9，11，13，15，17是门极信号端子；8，10，12，14，16，18是发射极信号端子；19是DC负极信号端子；23，24是NTC热敏电阻端子。

                              图：HP1模块等效电路图

                            图：HP1模块等效电路图
5、IGBT的基础拓扑结构是怎样的？

                            图：IGBT模块基础电路拓扑结构
1）如上图所示，在IGBT模块/单管中，一般统称一单元是IGBT单管，二单元是单个桥臂（半桥），四单元是H桥（单相桥），六单元是三相桥（全桥），七单元一般是六单元+一个制动单元，八单元一般是六单元+制动单元+预充电单元。
2）一个单元由1对、2对或3对FRD+IGBT组成。其中1对，可以是1个FRD+1个IGBT，也可以是1个FRD+2个IGBT等。
3）具体实物可参照下图，这是一个6单元的IGBT模块。

                         图：英飞凌Primepack IGBT模块
6、IGBT模块的生产流程？

                        图：IGBT 标准封装结构横切面
1）如上图所示，可以看到IGBT模块横切面的界面，目前壳封工艺的模块基本结构都相差不大。

2）IGBT模块封装的流程大致如下：贴片→真空回流焊接→超声波清洗→X-ray缺陷检测→引线键合→静态测试→二次焊接→壳体灌胶与固化→端子成形→功能测试（动态测试、绝缘测试、反偏测试）贴片，首先将IGBT wafer上的每一个die贴片到DBC上。DBC是覆铜陶瓷基板，中间是陶瓷，双面覆铜，DBC类似PCB起到导电和电气隔离等作用，常用的陶瓷绝缘材料为氧化铝（Al2O3）和氮化铝（AlN）；真空焊接，贴片后通过真空焊接将die与DBC固定，一般焊料是锡片或锡膏；X-ray空洞检测，需要检测在敢接过程中出现的气泡情况，即空洞，空洞的存在将会严重影响器件的热阻和散热效率，以致出现过温、烧坏、爆炸等问题。一般汽车IGBT模块要求空洞率低于1%；接下来是wire bonding工艺，用金属线将die和DBC键合，使用最多的是铝线，其他常用的包括铜线、铜带、铝带；中间会有一系列的外观检测、静态测试，过程中有问题的模块直接报废；重复以上工序将DBC焊接和键合到铜底板上，然后是灌胶、封壳、激光打码等工序；出厂前会做最后的功能测试，包括电气性能的动态测试、绝缘测试、反偏测试等等。
