在新能源技术高速发展的当下，整车的充放电逐步成为厂商和用户关注的存在，本文将基于新能源汽车的关键部件——OBC&DCDC&PDU模块简要解读现有的小三电多合一设备的测试方法及适用场景。

1、测试方法

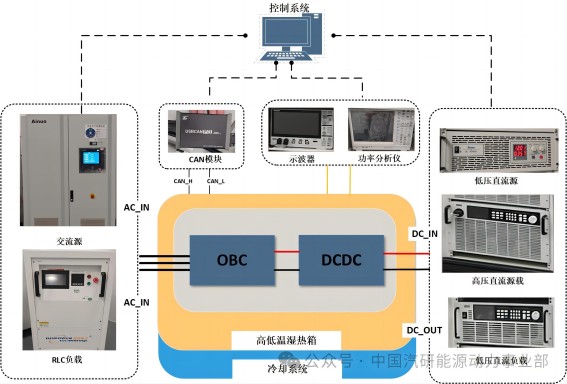

                           图1 OBCDCDC台架搭建示意图
1）以三合一为例，我们使用交流源模拟电网交流输入，通过车载充电机将220V交流转换为400V/800V输入至电电池模拟器，OBC的输出作为DCDC的输入，将高压直流源转换为12V/14V/48V的低压输出，模拟为车内低压模块供电。

                           图2 OBCDCDC测试装备
2）基于国标GB/T 40432-2021电动汽车用传导式车载充电机及GB/T 24347-2021 电动汽车DC_DC变换器的测试要求，系统统内置工业控制计算机，系统检测软件，实现对检测设备的控制、数据采集与分析、报表导出等功能，满足数据监控、信息化管理的需求。
