3、电池热管理系统的种类：不同的电池热管理方式，所涉及的零件数量，结构，布置方式均不相同，根据整车开发成本、整车重量、以及布置空间等要求，从而选择不同类型的热管理系统。其主要的技术路线有以下五种类型：

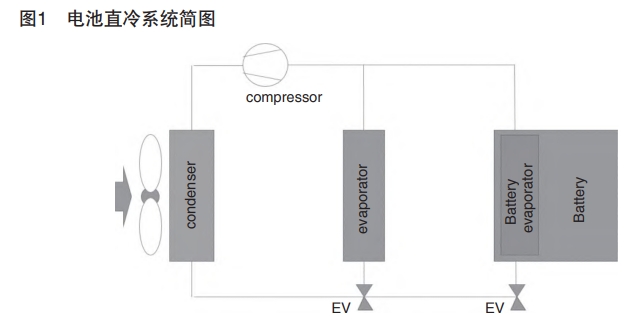

1）直接冷却型简称电池直冷技术，直冷系统是电池内部内置制冷蒸发器，通过管路与空调系统连接，在电池需求冷却时，利用压缩机把压缩后的冷媒送入电池内部蒸发器，然后带走电池内部热量达到冷却效果。该系统结构紧凑，制冷效果好，零部件数量少（只需要一进一出的制冷管路），重量轻等优点。但是此系统的缺点是无法在零下低温条件下给电池加热，制冷过程中产生的冷凝水无保护，而且制冷剂的温度均匀性不易控制，制冷系统的寿命短，可靠性低，常常发生制冷剂泄漏，制冷能力不足等故障。这是目前最新的电池冷却技术，成熟度比较低，市场上量产车型有比亚迪、特斯拉等车型已经开始应用，是未来的一个主要技术路线，见图1。

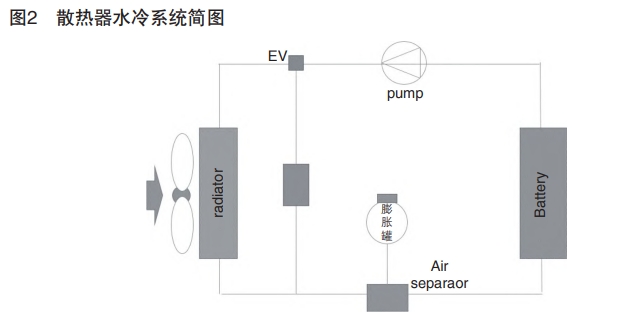

2）散热器水冷型散热器冷却回路是一个独立的回路，由散热器、电子水泵、加热器等组成，以防冻液为介质，防冻液从散热器出来，经过加热器再到电池，最后又回到散热器，通过这种循环方式来给电池冷却和加热。该系统结构简单，成本不高，在常年低温环境下节能等优点。但是该系统散热效率低，在夏天高温气候环境下水温高，不能满足高温环境下的使用工况，见图2。
