1)根据客户提供水量每天为12吨，每天运行12小时，即处理量为1吨/h。

4)进水水质根据常规垃圾渗滤液指标，出水水质执行«城镇污水处理站污染物排放标准

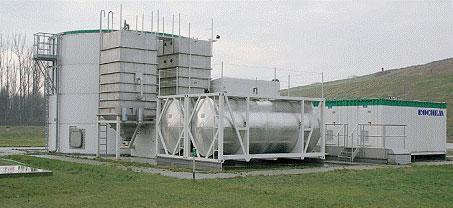

1.2. 工作范围：一体化生化处理系统+RO 装置处理工程工艺设计。

1.4. 设计水质要求:垃圾渗滤液浓水处理工艺的设计参数，是基于客户提供的水质水量和相关假设,如果客户提供的数据不准确，将在技术及商务上产生影响。所以，我们也要求客户核实所提供数据的准确性。

1、工艺流程简述：废水经反渗透增压泵增压后输送至反渗透装置。经过保安滤器过滤后送至反渗透膜系统，RO 系统产水直接进入产水系统，RO 系统浓水待处理。RO 系统回收率≥75%。

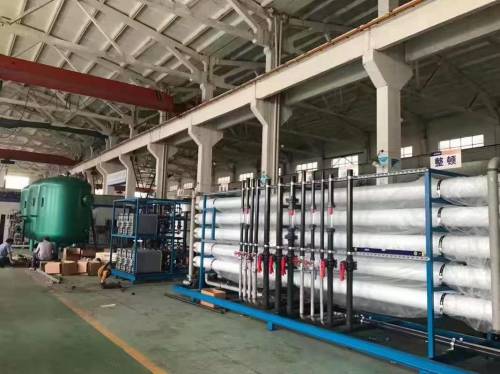

3、RO 单元设备简述：反渗透装置是本系统中最主要的脱盐装置，反渗透系统利用反渗透膜的特性来除去水中绝大部分可溶性盐分，胶体，有机物及微生物;经过预处理后合格的原水进入置于压力容器内的膜组件，水分子和极少量的小分子量有机物通过膜层，经收集管道集中后，通往产水管再注入反渗透产水箱。反之不能通过的就经由另一组收集管道集中后，通往浓水排放管。系统的进水、产水和浓水管道上都装有一系列的控制阀门，监控仪表及程控操作系统，它们将保证设备能长期保质、保量的系统化运行。

1）.本系统设一套反渗透装置，反渗透采用美国进口膜，此反渗透膜的长度为 1.016 米，膜面积为 37 平方，压力容器采用最高耐压 450PSI 的 FRP 反渗透专用压力容器;

2）.膜的工艺排列能满足水回收率 70%-90%以上的要求，并且保证 RO 膜元件的设计通量和回收率小于膜元件制造厂商规定的最大通量和回收率;

3）.反渗透浓水侧设置排放阀，在反渗透装置开启前进行低压冲洗和停用时进行低压冲洗置换膜元件内浓水，防止停用后无机盐和胶体在膜元件内的沉淀，冲洗水压为 2.5-3.5kgf/cm2 左右。

4、清洗系统：反渗透膜运行压力一般在 0.7-1.3MPa，在反渗透膜膜组长期运行后，会受到某些难以冲洗掉的污染，如长期的微量盐份结垢和有机物的积累而造成膜组件性能的下降，运行压力升高，所以必须用化学药品进行清洗，以恢复其正常的除盐能力。一般每 1-2 个月清洗一次，每次清洗约 10-24 小时，非常情况下可能增加清洗的难度和时间。本系统设置一套清洗装置，由一台清洗泵、清洗保安过滤器和清洗药箱组成。

（3）装置各段的压力差或压力差的差值为初次或上一次清洗后的 1-1.5 倍时；

配方	CaCO3	CaSO4 BaSO4 SrSO4	金属氧化物	无机胶体	微生物	有机物
NO.1：2.0% （重量）柠檬酸 +NH4OH(pH 4.0)+TritonX-100 0.1% (1)	★		★	★
NO.2：盐酸(pH 4.0) (2)	★			★
NO.3：2.0% （重量）柠檬酸 +NH4OH(pH8)		★
NO.4：1.5Na2EDTA +NaOH(pH 7~8) (3)		★
NO.5：1%(重量)甲醛				★
NO.6：三聚磷酸钠 2.0%(重量) Na2EDTA 0.8%(重量)Triton X-100 0.1%					★

c、清洗装置本系统配置一套膜的化学清洗装置，其流程如下：清洗液水箱——泵——精密滤器——流量计——反渗透膜装置;

四、 电气和仪表控制系统：所提供的是基于我们标准设计的自动控制系统。它主要包括一套可以使系统自动运行的PLC 主控制柜和一套马达控制中心。这套系统可以根据客户其后的要求做相应调整。以下为主要描述：

4.1 控制系统概述：电气设计、设备和安装将会考虑业主的一般需求，并且符合相关的中国国家及地区电气规范与要求。供电电源为三相五线制；有零线和接地线；380 伏交流。电源由买方提供并且接入到 MCC盘柜进线断路器的接线端上。

序号	名称	型号规格	单位	数量	备注
一	格栅、调节池配套
1	机械粗格栅	600*800mm SUS304不锈钢	个	1	上海企科
2	调节池提升泵	QW10-10-0.75	台	1	上海名牌
3	液位控制器	浮球液位	套	1	上海名牌
4	uasb厌氧塔	＆10*h22m/Q235衬胶防腐	套	2	上海企科
5	隔油沉砂系统	配套	套	1	上海企科
6	电（天燃气）加热器	7.5 T/H,换热面积:50m2.	套	1	上海企科
7	电絮凝气浮	7.5 D/H 、配套	套	1	上海企科
二	一体化设备主体
4	一体化污水处理设备	QKWC-AO-MBR-9 碳钢防腐2433m （设备分两段每段33m）	套	1	上海企科
三	水解酸化池碳钢防腐533m
5	A级生化池组合填料	Ф150*100	套	1	上海企科
6	填料支架	挂筋φ14螺纹钢、总支撑采用10#槽钢	套	1	上海企科
四	接触氧化池
7	O级生化池组合填料	Ф150*100	套	1	上海企科
8	填料支架	挂筋φ14螺纹钢、总支撑采用10#槽钢	套	1	上海企科
9	曝气装置	旋混曝气器	套	1	上海企科
五	沉淀池碳钢防腐433m
10	导流系统	钢制防腐	套	1	上海企科
11	控水围堰	钢制防腐	套	1	上海企科
12	竖流沉淀槽	钢制防腐	套	1	上海企科
13	回流泵	配套	台	1	上海各流
六	MBR/PTFE膜池碳钢防腐2.533m 技术参数详见MBR膜组配置表
七	清水池碳钢防腐3.533m
14	清水导流系统	钢制防腐	套	1	上海企科
八	供氧系统
15	风机	LZSR-50	台	2	山东章丘
16	进出口消音器	风机配套	套	2	山东章丘
17	空气滤清器	风机配套	套	2	山东章丘
九	电控系统
18	电控柜	手自一体控制柜	套	1	正泰电器
十	其他
19	设备内管道阀门	配套	套	1	世净澄
20	检查孔及盖板	碳钢防腐	套	1	世净澄

序号	设备名称	规格型号	材质	单位	数量	厂商
1	RO 增压泵	Q=7.5m3/h H=35m N=1.1kW	过流部件 SUS316	台	1	格兰富
2	RO 保安过滤器	Q=7.5m3/h 过滤精度 5um	FRP	台	1	科百特或等同
2-1	附滤芯	过滤精度 5um	PP	支	1	科百特或等同
3	反渗透阻垢剂投加装置			套	1	上海企科
3-1	阻垢剂计量泵	Q=3.8L/h，P=7.6bar，N=22w	组合件	台	1	普罗名特
3-2	阻垢剂计量箱	V=100L	PE	台	1	国产优质
4	RO 高压泵	Q=7.5m3/h H=300m N=11kW	过流部件 SUS316	台	1	格兰富
5	RO 循环泵	Q=30m3/h H=35m N=2.2kW 入口承压 30bar	过流部件 SUS316	台	1	格兰富
6	反渗透膜装置			台	1	上海企科
6-1	反渗透膜元件	BW30FR-400；膜面积 37m2	TFC	支	12	陶氏
6-2	反渗透膜壳	8040-4W ，450PSI 4 芯装	FRP	根	3	乐普
7	RO 清洗水箱	V=1.5m3	PE	台	1	国产
8	RO 清洗泵	Q=8m3/h，H=30m，N=3kW	过流部件 SUS316	台	1	南方泵业
9	清洗过滤器	处理量 Q=8m³/h	FRP	台	1	科百特或等同
9-1	附滤芯	5μm	PP	支	1	科百特或等同
10	阀门			批	1
10-1	手动蝶阀	DN50 PN1.0；	阀板衬尼龙	个	1	上海富乐
10-2	手动蝶阀	DN50 PN1.0；	阀板衬尼龙	个	1	上海富乐
10-3	止回阀	DN50 PN1.0；	衬胶	个	1	上海富乐
10-4	手动蝶阀	DN50 PN1.0；	阀板衬尼龙	个	2	上海富乐
10-5	手动蝶阀	DN50 PN1.0；	阀板衬尼龙	个	1	上海富乐
10-6	手动蝶阀	DN40 PN4.0；	SUS316	个	1	上海富乐
10-7	止回阀	DN40 PN4.0；	SUS316	个	1	上海富乐
10-8	手动蝶阀	DN65 PN4.0	SUS316	个	1	上海富乐

序号	设备名称	规格型号	材质	单位	数量	厂商
11-1	压力表	Y-100，量程：0-0.6MPa	SUS316	个	1	WIKA
11-2	压力表	Y-100，量程：0-0.6MPa	SUS316	个	1	WIKA
11-3	压力表	Y-100，量程：0-0.6MPa	SUS316	个	1	WIKA
11-4	在线温度计	0-100℃ 4-20mA		个	1	WIKA
11-5	pH 计	量程：pH=0-14 ；4-20mA		个	1	, , , GF
11-6	在线电导率仪	量程：0-10ms/cm；4-20mA		个	1	GF
11-7	液位开关	系统配套		个	1	国产优质
11-8	压力表	Y-100，量程：0-4Mpa	SUS316	个	1	WIKA
11-9	压力开关	量程：0-0.2MPa；		个	1	Danfoss
11-10	压力表	Y-100，量程：0-4Mpa	SUS316	个	2	WIKA
11-11	压力表	Y-100，量程：0-4Mpa	SUS316	个	1	WIKA
11-12	压力表	Y-100，量程：0-0.6MPa	SUS316	个	1	WIKA
11-13	压力开关	量程：0-0.2MPa；		个	1	Danfoss
11-14	在线电导率仪	量程：0-1ms/cm；4-20mA		个	1	GF
11-15	管道流量计	量程：0-20m3/h口径：DN50	UPVC	个	1	银环或等同
11-16	管道流量计	量程：0-5m3/h;口径：DN25	UPVC	个	1	银环或等同
11-17	电磁流量计	量程：0-25m3/h;口径：DN50；		个	1	西尼尔
11-18	液位变送	, , , 浮球式液位开关	PP	个	1	WIKA
11-20	压力表	Y-100，量程：0-0.6MPa	SUS316	个	1	WIKA
11-21	压力表	Y-100，量程：0-0.6MPa	SUS316	个	2	WIKA

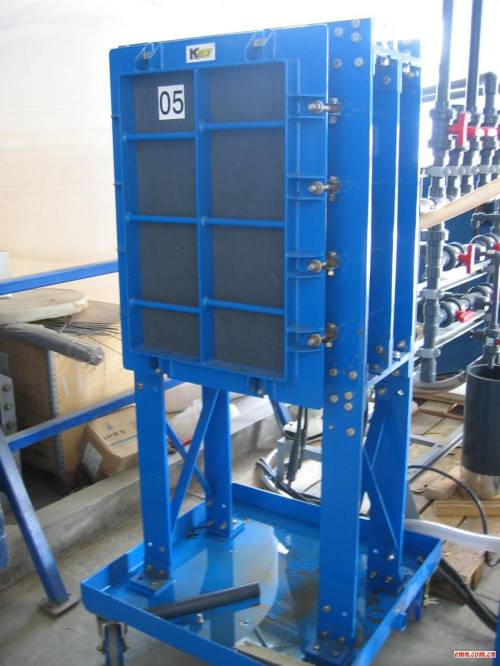

6.1 电絮凝气浮工艺:电絮凝气浮工艺是电解、絮凝和气浮的结合;

6.2 电絮凝气浮法的原理介绍：在欲净化的水中放置金属铝或铁作阳极，在电解过程中由阳极上溶解而转移到溶液中的三价铝离子或二价铁离子水解而成为分散杂质的有效絮凝剂;由电极的反应化学式表日月，由此在阳极上产生氧气泡，在阴极上产生氢气泡；这些气泡在上升时，就将悬浮物带出水面，在水面上形成浮渣层；另一方面三价铝离子(或二价铁离子)及其水解聚合产物与悬浮杂质相互作用而发生絮凝。电絮凝气浮法与通常的混凝法相比有很多优点：可省去投加任何化学混凝剂；电絮凝气浮法没有阴离子，也没有杂质；电絮凝反应器所形成的电场，使颗粒间由原来的相互排斥变为吸引、聚结；电絮凝气浮反应中生成的O2及H2气浮的微小气泡，吸附轻质悬浮颗粒或憎水物质，使之从水中分离出来；可以通过去除水中的悬浮物和选用特殊电极来达到去除细菌的效果。

型号	YLDXN-0.5	YLDXN-01	YLDXN-02	YLDXN-05	YLDXN-10	YLDXN-15
处理量	0.5m3/h	1m3/h	2m3/h	5m3/h	10m3/h	15m3/h
设备尺寸 L×W×H(m)	1.5×1.0 ×2	2.5×1.0 ×2	3.2×1.0 ×2.2	3.5×1.5 ×2.4	4.5×1.5 ×2.4	5.5×2.2 ×2.4
占地面积(m2)	2	3	4	7	10	15
设备重量(t)	0.8	1.2	1.7	3	4.0	5
进水压力(MPa)	0.1	0.1	0.1	0.2	0.2	0.2
进水口径	DN25	DN25	DN32	DN32	DN50	DN50
出水口径	DN25	DN25	DN32	DN32	DN50	DN50
电源柜尺寸 L×W×H(mm)	500×250 ×200	500×250 ×200	500×250 ×200	500×500 ×650	850×550 ×1800	850×550 ×1800
电解电压	＜500V	＜500V	＜500V	＜500V	＜500V	＜500V
电解电流	＜100A	＜100A	＜100A	＜100A	＜100A	＜100A

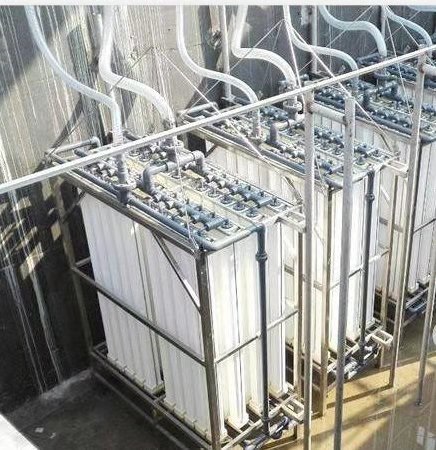

1、膜组件基本情况: PTFE/MBR膜组件是目前世界上唯一的亲水性聚四氟乙烯MBR膜产品，这种膜产品是由100% PTFE多孔材料制成，相比其他国内或者国外进口PVDF等超滤膜，具有如下优点：①优良的化学药剂耐受性能，pH范围0-14，可用强烈的药剂清洗(PTFE＞PVDF、Al₂O₃）；②优良的耐温性能（过滤介质温度.Max200℃）；③高孔隙率（max90%）→高流量；④拉伸强度80N→长时间的使用寿命（10年以上）。

2 、 PTFE膜组件在MBR中的应用主要有以下优势：

（1）高通量和强耐久性的中空微滤膜组件，且通量可彻底恢复；

3、 PTFE膜在垃圾渗滤液等废水中的优势:相对于传统生化普通PVDF膜工艺进行对比，我们的PTFE膜组件在垃圾渗滤液等行业应用有着比较明显的优势，主要有：a.与传统生化工艺相比污泥浓度高，生化效果好，一般二沉池工艺污泥浓度只能做到2-3g/L，而我们的膜产品可以使生化系统污泥提高到10g/L以上，最高可承受30g/L的污泥浓度；b.占地面积小，工艺流程短，因为污泥浓度高，所以整体生化池容积可以做的相对较小，同时可以减少许多沙滤、沉淀等工艺设备，整体污水站造价低；c.耐冲击负荷高，出水水质稳定且出水水质较好；d.设备较少，流程简单，易于实现全自动控制，运行稳定可靠，操作人员仅需经过简单培训，无需专业人员看管；e.实现污泥减量化，剩余污泥较少；f.PTFE材质的MBR膜耐油性好，且保持通量稳定。

6.4、反渗透膜简介：反渗透膜是一种仿照生物半透膜制成的具有必定特性的人工半透膜，它选用醋酸纤维素膜、芳香族聚酰肼膜、芳香族聚酰胺膜等高分子资料制成，外表微孔的直径通常在0.5～10 nm 之间，其透过性巨细与膜自身的化学构造有关；反渗透膜有非对称膜和均相膜两种构造，当时工业范畴所运用的膜资料主要有醋酸纤维素和芳香聚酰胺类；反渗透膜是实现反渗透的核心元件，是一种模拟生物半透膜制成的具有一定特性的人工半透膜。一般用高分子材料制成。如醋酸纤维素膜、芳香族聚酰肼膜、芳香族聚酰胺膜。表面微孔的直径一般在0.5～10nm之间，透过性的大小与膜本身的化学结构有关。有的高分子材料对盐的排斥性好，而水的透过速度并不好。有的高分子材料化学结构具有较多亲水基团，因而水的透过速度相对较快。因此一种满意的反渗透膜应具有适当的渗透量或脱盐率；反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作；对膜一侧的料液施加压力，当压力超过它的渗透压时，溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂，即渗透液；高压侧得到浓缩的溶液，即浓缩液；反渗透膜的结构反渗透膜的结构，有非对称膜和均相膜两类。当前使用的膜材料主要为醋酸纤维素和芳香聚酰胺类。其组件有中空纤维式、卷式、板框式和管式;可用于分离、浓缩、纯化等化工单元操作，主要用于纯水制备和水处理行业中；反渗透膜应具有以下特征：（1）在高流速下应具有高效脱盐率；（2）具有较高机械强度和使用寿命；（3）能在较低操作压力下发挥功能；（4）能耐受化学或生化作用的影响；（5）受pH值、温度等因素影响较小。（6）制膜原料来源容易，加工简便，成本低廉。

150T垃圾渗滤液一体化生化系统+RO技术方案
