2、实验结果与讨论

1）萃取率的变化：模拟三级逆流萃取各级中镍钴的萃取率如表3.1所示。

表3.1 三级逆流萃取过程中各萃取级对镍钴的萃取率

*由表3.1可知，钴在第一级的萃取率即达到了96%以上，三级萃取过后，钴的萃取率可达到99.95以上；镍的萃取率在第一级较高，达到了3%，而在三级萃取过后，也就降到了0.02%，故可知三级逆流萃取过后，镍钴得到了很大的分离。

2）反萃率的变化：模拟三级逆流萃取各级中镍钴的反萃率如表3.2所示。

表3.2 三级逆流萃取过程中各萃取级对镍钴的萃取率

（1）由表3.2可知，钴在第一级的反萃率即达到了98%以上，三级萃取过后，钴的萃取率可达到100%。

（2）而镍的反萃率一直较高，三级萃取过后，有99.9%以上的镍被反萃出来，镍的回收率增加。

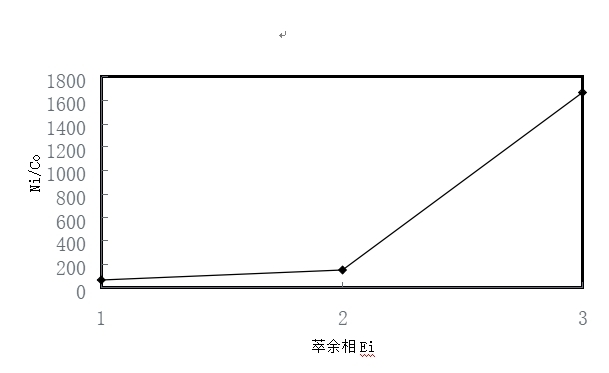

3）各级萃余液中镍钴比的变化：分别对萃余相E1、E2、E3进行分析，检测其镍钴比（质量浓度之比）；结果如图3.2。

*由图3.2可知，在经过三级萃取之后萃余相中Ni/Co越来越大，三级萃余相E3中镍钴比达到了1600以上，镍钴分离良好。

图3.2 模拟三级逆流萃取各级萃余相的镍钴比

4）各级反萃液中钴镍比的变化：分别对有机相P1、P2、P3进行分析，检测其钴镍浓度比。结果如图3.3所示。

*由图3.3可知，在经过三级萃取之后，有机相中Co/Ni越来越大三级负载有机相P3中钴镍比达到了2000，镍钴分离良好。

图3.3 模拟三级逆流萃取各级有机相的钴镍比

3、本章小结：本章根据第二章的单因素实验与正交实验结果，设计模拟了有工业参考价值的三级逆流萃取实验。实验结

果如下：

1）三级逆流萃取产物萃余相中钴的萃取率为99.95%，而镍的萃取率为0.02%,钴镍分离良好。

2）经过三级反萃，钴的反萃率可达到100%，而镍的反萃率可达到99.95%。

3）最终产物中钴的回收率在99.95%×100%=99.95以上，镍的回收率在（100%-0.02%）+0.02%×99.98%=99.96%以上。

4）经过模拟三级逆流萃取，可知采用本工艺萃取分离镍钴溶液在工业上是可行的。
