二、新能源汽车动力电池充电方式:目前新能源汽车的充电模式可分为交流充电（交流慢充）、直流充电（直流快充）、电池更换、无线充电和移动式充电方式。
1、交流充电方式
1)定义:交流充电，可称之为“慢充”。是交流电220V进入车载充电机，经其转换后输出直流电,对动力电池进行充电的方式。所以交流充电需要在电动汽车上装配车载充电机将地面交流电网能量转换为直流电对动力电池进行充电的装置。
2)交流充电常见形式: 如下图所示，其常见的有两种形式:一种是家用便携式交流充电盒，采用三孔插座充电;另一种是交流充电桩充电。 家用三孔插座充电一般功率较小，电流控制在16A以下。
(1) 便携式交流充电盒:
(2)电动汽车使用单相220V电压进行充电时,交流充电桩输人电流一般最大为32A,只需将充电连接器的插头插到交流充电桩或家中的交流电源插座上，即可进行充电。例如比亚迪E5的使用交流充电桩充电时间约为6小时左右。
2、交流充电系统组成与工作原理：交流充电系统主要包括交流充电口、车载充电器、充电桩等部件组成。
3、慢充充电的特点：
1）慢充充电的方式适用情况主要有：用户对电动汽车的行驶里程要求相对较低，车辆行驶里程能满足用户1天使用需要，利用晚间停运时间可以完成充电。
2）慢充充电模式的优点有：尽管充电时间较长，但因为所用功率和电流的额定值并不关键，因此充电器和安装成本比较低，可安装在车库内使用；可充分利用电力低谷时段进行充电，降低充电成本；可提高充电效率和延长电池的使用寿命。
4、快速充电方式：快速充电又称直流快充或应急充电，是以较大电流为电动汽车提供短时充电服务，一般充电电流为150〜400A。快速充电不同于常规充电所采用的恒流、恒压充电方式。该充电方式是以大电流对蓄电池进行恒流充电，力求在短时间内充入较大的电量，因此快速充电主要应用于大型充电站。
1）直流充电的应用：直流充电方式是以直流电作为电能通过专用直流充电口直接储存到动力电池内，因此不经过车载充电机。充电速度自然就快了不少；直流充电适用于在短时间内给电动汽车充入大量电能，主要针对长距离旅行或需要进行快速补充电能的情况进行充电。
2）直流充电系统的组成和功能：直流充电系统由整流装置、直流输入控制装置、直流输出控制装置和直流充电管理装置组成。
3）工作过程：电网中380V交流电通过PWM整流装置对输入的三相交流电进行整流，经滤波后，形成稳定的直流母线电压650V提供给后级输出控制装置，为输出控制装置提供动力电源。

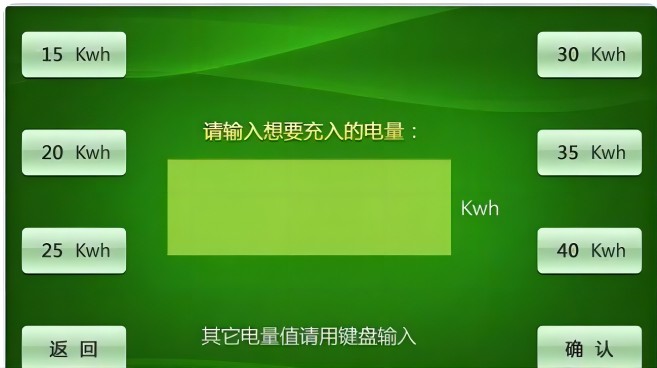

用户则通过直流充电管理装置进行人机交互，实现身份识别、费用收取、票据打印、数据管理、控制充电电量等。用户一般有多种充电模式可供选择：包括按BMS充电，按时间充电，按金额充电，按电量充电等。
|
