南方某市城区公交站光储充一体化示范项目技术方案之十



7.5 、集装箱消防系统设计/集装箱内采用七氟丙烷灭火系统

1)七氟丙烷 灭火剂环保安全性能:七氟丙烷(HFC-227ea)是一种新型的洁净气体灭火剂,分子式是CF3CHFCF3。其灭火效率高、灭火速度快、不复燃,是国际消防界率先认可的理想哈龙替代品;七氟丙烷灭火剂的主要特点为:

1环保:臭氧耗损潜能值(ODP)为零,不会破坏大气臭氧层。药剂在常温常压下喷放时是透明、洁净的气体,灭火后残渣,对设备无污损。

2)安全:七氟丙烷的未观察到不良反应浓度NOAEL值为9%,而一般七氟丙烷的灭火设计浓度为10%以下,对人体基本无害

2)七氟丙烷(HFC-227ea)灭火剂灭火机理:与卤代烷灭火剂的灭火机理相似,是在全淹没状态下对火产生物理变化及化学反应。主要利用化学抑制的作用来扑灭火灾,对燃烧反应起负催化作用。当空间内七氟丙烷达到一定的浓度时,燃烧反应链不能维持下去,致使燃烧熄灭。

3)七氟丙烷(HFC-227ea)灭火剂物理性能 

     沸点: -16.4     液体密度:  1.41g/ml(20)
 冰点: -131.1   臭氧层消耗潜能值(ODP): 0
 临界温度: 101.7    大气层停留时间: 36年
 临界压力: 2.91Mpa   蒸气压: 0.39Mpa
 蒸气密度:31.2kg/m3(20)
 未观察到不良反应最大浓度(NOAEL): 9%
 可观察到不良反应最小浓度(LOAEL): 10.5%
 系统设计灭火浓度: 8%-10%

4)七氟丙烷(HFC-227ea)灭火剂技术指标见下表

性能

技术指标

纯度

99.6%

酸度

3ppm

水含量

10ppm

不挥发残留物

0.01%

悬浮或沉淀物

不可见

5)  柜式七氟丙烷气体灭火装置基本参数
工作环境环境温度: 050  工作环境湿度: ≤95%
最大充装密度: 1150kg/m3  贮存容器: 70L、90L 、120L 150L
灭火剂贮存压力: 2.5Mpa(装置)
最大工作压力: 4.2Mpa(装置)
最小工作压力: 2.0Mpa(装置)
喷射时间:         ≤10s
电磁驱动装置 最小启动电流 1.2A 最大安全电流 150mA/5min
    直流电阻         1-3Ω启动电压:DC24V
主电源:           AC 220V 50Hz 备用电源:DC 24V

6) 柜式七氟丙烷气体灭火装置的主要特点

(1)产品的容器阀采用金属膜片密封,保证了阀体可靠的密封性能,能保证灭火剂长期储存。
(2)产品选用先进的电磁驱动装置,其体积小,重量轻,结构紧凑,使用安全,无需维护。
7)柜式七氟丙烷气体灭火装置简介:
柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂,灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是:无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象,特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中,七氟丙烷的综合性能最好。

*优点:

1)安装简便:本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁。

2)效率高:灭火剂无管路损失,当火灾发生时,本装置可直接向防护区喷射灭火剂,因此灭火效率高、速度快。

3)安全性好:柜式七氟丙烷由于没有管网阻力损失,系统工作压力小,为2,5MP,相比有管网七氟丙烷灭火系统4.2MP,压力小,在储瓶最大工作压力相同的情况下,更安全.

  (4)   防护系数大可靠,:由于柜式七氟丙烷灭火系统在每个防护区都配备灭火装置,在所有防区发生火情都能同时灭火,而有管网灭火系统采用的是组合分配方式灭火,在一个防区中只能同时扑灭其中一个防区的火情,完全忽视了多防区同时发生火情的可能性。

柜式装置工作原理图:

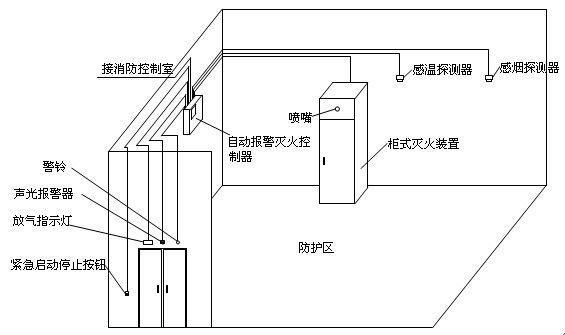

柜式装置工作原理

1.紧急启动停按钮

2.放气指示灯

3.警铃

4.声光报警器

5电气控制线路

6.自动报警器控制器

7.接消防控制室

8.柜式灭火装置

9.喷嘴

10.喷嘴

11. 连接管

12.信号反馈装置

 13.感温探测器

14.感烟探测器

15.灭火剂储存容器

16.电磁驱动



7.6、 集装箱接地系统设计

      集装箱的螺栓固定点与整个集装箱内的非功能性导电导体可靠联通,同时,集装箱内提供接地铜排,满足电力标准要求。集装箱顶部配置连接可靠的高质量防雷系统,防雷系统通过接地扁钢或接地圆钢连接至接地铜排上,接地系统中导体的有效截面积不小于250mm²

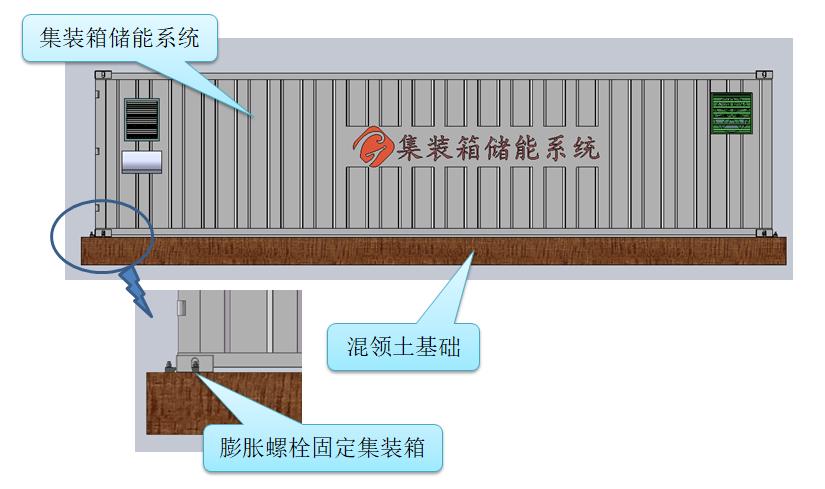

7.7 、集装箱安装固定

7.8、 储能系统供货范围

1)1MW/4.09MWh储能充电站供货清单如下:

序号

设备名称

单位

型式、规格

数量

备注

1

集装箱式储能系统

500KW/2.045MWh

2



1.1

40尺集装箱体



1



1.2

电池组

2.045MWh

1

BMS、高压箱、电池簇

1.3

空调

工业级空调

1



1.4

消防

七氟丙烷

1



1.5

监控

视频监控

1



1.6

PCS

500KW(隔离型)

1



1.7

直流汇流柜

UPS电源

1



2

配电柜

交流配电柜

1

放置于配电房

3

能量管理系统

光储充能量管理系统

1

2)250KW/0.945MWh储能充电站供货清单如下:

序号

设备名称

单位

型式、规格

数量

备注

1

集装箱式储能系统

250KW/0.945MWh

9



1.1

20尺集装箱体



1



1.2

电池组

0.945MWh

1

BMS、高压箱、电池簇

1.3

直流汇流柜

 6进1出

1



1.4

空调

工业级空调

1



1.5

消防

七氟丙烷

1



1.6

监控

视频监控

1



1.7

PCS

250KW(隔离型)

1



1.8

并网柜

250KW

1



2

能量管理系统

储能能量管理

9

3)集中监控系统供货清单如下:



序号

设备名称

单位

型式、规格

数量

备注

1

集中监控系统

10个站点集中监控

1



1.1

工作站

联想

1



1.2

数据库服务器

R730 E5-2620V4

1



1.3

显示器



1



1.4

网络交换机

华为S2700

1



1.5

防火墙

华为

1



1.6

UPS电源

3KVA

1



1.7

服务器柜

TG-1

1



1.8

软件

操作系统及数据库

1

注:(1)乙方仅负责上述供货范围所涉及设备的安装与调试,不再提供上述供货范围的其他任何设备或材料。

        (2)除上述设备以外的工程设计、土建、电力施工、外部电缆及环境改造费用等均由甲方负责。
