3、设备选择与应用案例
1)明确来料工艺:确认来料兼容要求:正负极极片宽度、厚度范围、波浪边、蛇形弯、料卷卷径、卷筒内径等参数。
2)明确产品规格:
①确认兼容裸电芯规格,主要参数包括电芯厚度、宽度、高度等(表3)。

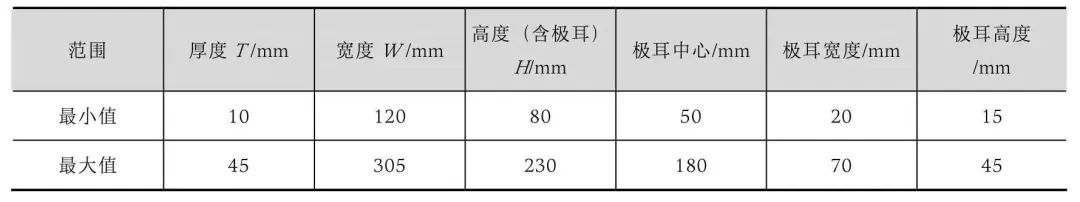

*表3 电芯规格示例

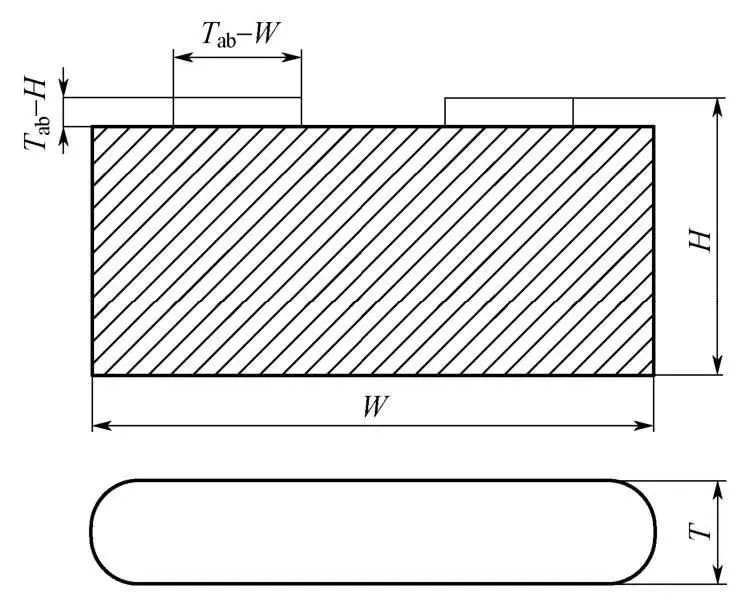

*电芯尺寸如图11所示。
②明确贴胶工艺,采用单面贴胶或双面贴胶方式。明确胶带的宽度、贴胶长度等尺寸。
3)明确设备配置
①功能配置:依据来料工艺及产品规格来确认设备整体配置要求,放卷配置包括正负极双放卷及自动换卷功能,隔膜双挂轴放卷,人工换卷;纠偏控制包括极片过程三级以上纠偏。卷绕头采用直驱驱动方式,卷针种类采用菱形卷针、椭圆卷针或圆形卷针,卷针数量采用双卷针或三卷针。卷针下料采用双夹爪方式进行下料。电芯下料后进行电芯预压,再进行下料流转。
②制定机械、电气、信息系统通用规范并执行。
