碳化硅切割液回收膜处理工程-在线工艺A |

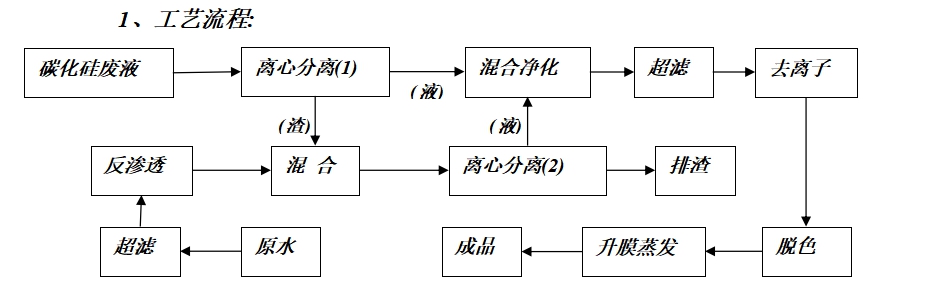

1、工艺流程

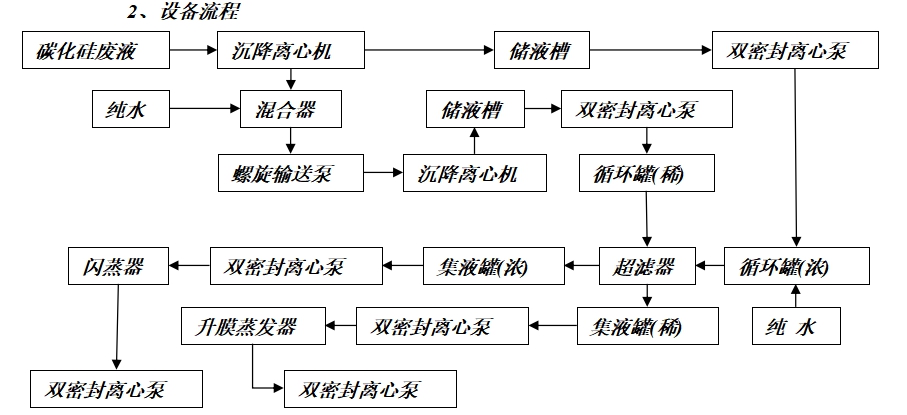

2、设备流程
3、设备清单(工艺A/1.0T/H)：
|
序号 |
名称 |
规格 |
材料 |
数量 |
功率(KW) |
备注 |
|
1 |
沉降离心机 |
LW350 |
SUS304 |
2台 |
11.0/2 |
350-1250 |
|
2 |
储液槽 |
200L |
SUS304 |
2只 |
|
|
|
3 |
双密封离心泵 |
1.5T/h |
SUS304 |
2台 |
0.75/2 |
|
|
4 |
循环罐 |
1200L |
SUS304 |
2只 |
0.55/2 |
|
|
5 |
膜分离器 |
1.0T/h |
SUS304 |
2台 |
5.5/2 |
|
|
6 |
储液罐 |
1200L |
SUS304 |
2只 |
0.55/2 |
|
|
7 |
双密封离心泵 |
1.5T/h |
SUS304 |
2台 |
0.75/2 |
|
|
8 |
闪蒸器 |
200L |
SUS304 |
1只 |
0.75 |
|
|
9 |
薄膜蒸发器 |
500L/h |
SUS304 |
1套 |
1.5/0.75 |
|
|
10 |
双密封离心泵 |
1.5T/h |
SUS304 |
2台 |
0.75/2 |
|
|
11 |
混合器 |
500L |
SUS304 |
1只 |
2.2 |
|
|
12 |
螺旋输送泵 |
2T/h |
SUS304 |
1台 |
2.2 |
|
|
13 |
螺旋排渣机 |
1.5T/h |
SUS304 |
1台 |
1.5 |
|
|
14 |
合计 |
|
|
|
35.35 |
|
4、设备清单(工艺A/2T/H)：
|
序号 |
名称 |
规格 |
材料 |
数量 |
功率(KW) |
备注 |
|
1 |
沉降离心机 |
LW400 |
SUS304 |
2台 |
15.0/2 |
400-1300 |
|
2 |
储液槽 |
300L |
SUS304 |
2只 |
|
|
|
3 |
双密封离心泵 |
2T/h |
SUS304 |
2台 |
1.1/2 |
|
|
4 |
循环罐 |
2000L |
SUS304 |
2只 |
0.75/2 |
|
|
5 |
膜分离器 |
2T/h |
SUS304 |
2台 |
7.5/2 |
|
|
6 |
储液罐 |
2000L |
SUS304 |
2只 |
0.75/2 |
|
|
7 |
双密封离心泵 |
2T/h |
SUS304 |
2台 |
1.1/2 |
|
|
8 |
闪蒸器 |
500L |
SUS304 |
1只 |
1.1 |
|
|
9 |
薄膜蒸发器 |
800L/h |
SUS304 |
1套 |
2.2./1.1 |
|
|
10 |
双密封离心泵 |
2T/h |
SUS304 |
2台 |
1.1/2 |
|
|
11 |
混合器 |
800L |
SUS304 |
1只 |
3.0 |
|
|
12 |
螺旋输送泵 |
4T/h |
SUS304 |
1台 |
3.0 |
|
|
13 |
螺旋排渣机 |
3T/h |
SUS304 |
1台 |
2.0 |
|
|
14 |
合计 |
|
|
|
48.9 |
|
5、设备清单(工艺A/4T/H)：
|
序号 |
名称 |
规格 |
材料 |
数量 |
功率(KW) |
备注 |
|
1 |
沉降离心机 |
LW450 |
SUS304 |
2台 |
18.5/2 |
450-1350 |
|
2 |
储液槽 |
500L |
SUS304 |
2只 |
|
|
|
3 |
双密封离心泵 |
8T/h |
SUS304 |
2台 |
1.5/2 |
|
|
4 |
循环罐 |
4000L |
SUS304 |
2只 |
1.1/2 |
|
|
5 |
膜分离器 |
4T/h |
SUS304 |
2台 |
11.0/2 |
|
|
6 |
储液罐 |
4000L |
SUS304 |
2只 |
1.1/2 |
|
|
7 |
双密封离心泵 |
8T/h |
SUS304 |
2台 |
1.5/2 |
|
|
8 |
闪蒸器 |
500L |
SUS304 |
1只 |
1.5 |
|
|
9 |
双效薄膜蒸发器 |
2000L/h |
SUS304 |
1套 |
3.0/1.5 |
|
|
10 |
双密封离心泵 |
8T/h |
SUS304 |
2台 |
1.5/2 |
|
|
11 |
混合器 |
1000L |
SUS304 |
1只 |
4.0 |
|
|
12 |
螺旋输送泵 |
8T/h |
SUS304 |
1台 |
4.0 |
|
|
13 |
螺旋排渣机 |
6T/h |
SUS304 |
1台 |
3.0 |
|
|
14 |
合计 |
|
|
|
66.4 |
|
|
|
|
|
