碳化硅切割液回收膜处理工程-离线工艺B |

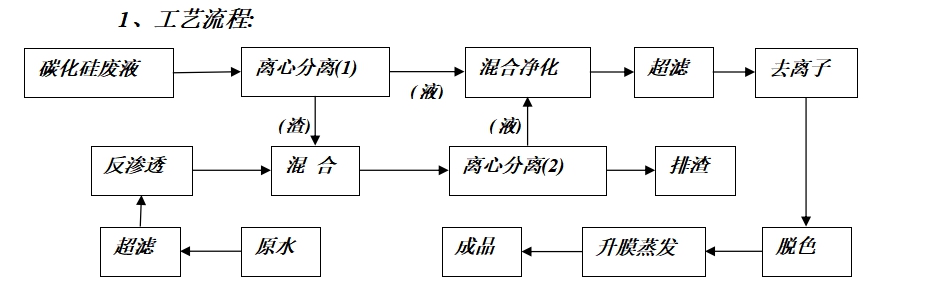

1、工艺流程:

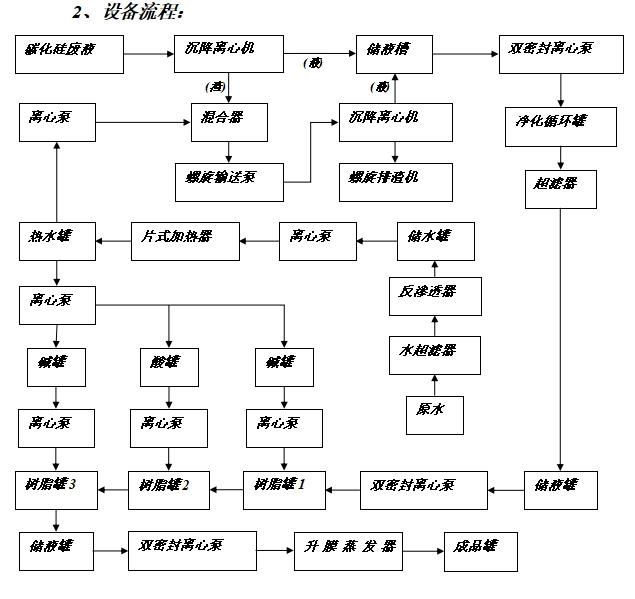

2、设备流程：
3、设备清单(工艺B/1T/H)：
|
序号 |
名称 |
规格 |
材料 |
数量 |
功率(KW) |
备注 |
|
1 |
沉降离心机 |
LW350 |
SUS304 |
2台 |
15.0/2 |
350-1250 |
|
2 |
储液槽 |
500L |
SUS304 |
1只 |
/ |
|
|
3 |
双密封离心泵 |
3T/h |
SUS304 |
1台 |
1.1 |
|
|
4 |
净化循环罐 |
2000L |
SUS304 |
2只 |
1.1/2 |
|
|
5 |
超滤器 |
1.0T/h |
SUS304 |
2台 |
11.0/2 |
|
|
6 |
储液罐 |
2000L |
SUS304 |
2只 |
1.1/2 |
|
|
7 |
双密封离心泵 |
3T/h |
SUS304 |
1台 |
1.1 |
|
|
8 |
树脂罐1 |
1000L |
SUS304 |
2只 |
/ |
|
|
9 |
树脂罐2 |
1200L |
SUS316 |
2只 |
/ |
|
|
10 |
树脂罐3 |
200L |
SUS304 |
2只 |
/ |
|
|
11 |
储液罐 |
2000L |
SUS304 |
2只 |
1.1/2 |
|
|
12 |
双密封离心泵 |
3T/h |
SUS304 |
1台 |
1.1 |
|
|
13 |
升膜蒸发器 |
1.2T/h |
SUS304 |
1套 |
11.0 |
|
|
14 |
成品罐 |
2000L |
SUS304 |
2只 |
1.1/2 |
|
|
15 |
储水罐 |
2000L |
SUS304 |
1只 |
/ |
|
|
16 |
混合器 |
500L |
SUS304 |
1只 |
2.2 |
|
|
17 |
螺旋输送泵 |
2T/h |
SUS304 |
1台 |
2.2 |
|
|
18 |
螺旋排渣机 |
1.5T/h |
SUS304 |
1台 |
1.5 |
|
|
19 |
离心泵 |
5T/h |
SUS304 |
1只 |
1.1 |
|
|
20 |
离心泵 |
3-5T/h |
SUS304 |
4只 |
1.1/4 |
|
|
21 |
酸罐 |
3000L |
SUS304 |
1只 |
1.1 |
|
|
22 |
碱罐 |
3000L |
SUS304 |
1只 |
1.1 |
|
|
23 |
热水罐 |
2000L |
SUS304 |
1只 |
|
|
|
24 |
反渗透器 |
2T/H |
SUS304 |
1套 |
7.5 |
|
|
25 |
水超滤器 |
5T/H |
SUS304 |
1套 |
2.2 |
|
|
26 |
片式加热器 |
3T/H |
SUS304 |
1台 |
2.2 |
|
|
27 |
合计 |
|
|
|
100.6 |
|
4、设备清单(工艺B/2T/H)：
|
序号 |
名称 |
规格 |
材料 |
数量 |
功率(KW) |
备注 |
|
1 |
沉降离心机 |
LW400 |
SUS304 |
2台 |
22.5/2 |
400-1300 |
|
2 |
储液槽 |
800L |
SUS304 |
1只 |
/ |
|
|
3 |
双密封离心泵 |
5T/h |
SUS304 |
1台 |
1.5 |
|
|
4 |
净化循环罐 |
3000L |
SUS304 |
2只 |
1.5/2 |
|
|
5 |
超滤器 |
2T/h |
SUS304 |
2台 |
18.5/2 |
|
|
6 |
储液罐 |
3000L |
SUS304 |
2只 |
1.5/2 |
|
|
7 |
双密封离心泵 |
5T/h |
SUS304 |
2台 |
1.5/2 |
|
|
8 |
树脂罐1 |
2000L |
SUS304 |
2只 |
/ |
|
|
9 |
树脂罐2 |
2400L |
SUS316 |
2只 |
/ |
|
|
10 |
树脂罐3 |
400L |
SUS304 |
2只 |
/ |
|
|
11 |
储液罐 |
3000L |
SUS304 |
2只 |
1.5/2 |
|
|
12 |
双密封离心泵 |
5T/h |
SUS304 |
2台 |
1.5/2 |
|
|
13 |
升膜蒸发器 |
2.4T/h |
SUS304 |
1套 |
18.0 |
|
|
14 |
成品罐 |
3000L |
SUS304 |
2只 |
1.5/2 |
|
|
15 |
储水罐 |
4000L |
SUS304 |
1只 |
/ |
|
|
16 |
混合器 |
800L |
SUS304 |
1只 |
3.0 |
|
|
17 |
螺旋输送泵 |
4T/h |
SUS304 |
1台 |
3.0 |
|
|
18 |
螺旋排渣机 |
3T/h |
SUS304 |
1台 |
2.0 |
|
|
19 |
离心泵 |
8T/h |
SUS304 |
1只 |
1.5 |
|
|
20 |
离心泵 |
6-8T/h |
SUS304 |
4只 |
1.5/4 |
|
|
21 |
酸罐 |
6000L |
SUS304 |
1只 |
1.5 |
|
|
22 |
碱罐 |
6000L |
SUS304 |
1只 |
1.5 |
|
|
23 |
热水罐 |
4000L |
SUS304 |
1只 |
|
|
|
24 |
反渗透器 |
4T/H |
SUS304 |
1台 |
11.0 |
|
|
25 |
水超滤器 |
10T/H |
SUS304 |
1台 |
3.0 |
|
|
26 |
片式加热器 |
6T/H |
SUS304 |
1台 |
3.0 |
|
|
27 |
合计 |
|
|
|
155 |
|
5、设备清单(工艺B/4T/H)：
|
序号 |
名称 |
规格 |
材料 |
数量 |
功率(KW) |
备注 |
|
1 |
沉降离心机 |
LW450 |
SUS304 |
2台 |
33.0/2 |
450-1350 |
|
2 |
储液槽 |
1000L |
SUS304 |
1只 |
/ |
|
|
3 |
双密封离心泵 |
8T/h |
SUS304 |
1台 |
2.2 |
|
|
4 |
净化循环罐 |
6000L |
SUS304 |
2只 |
2.2/2 |
|
|
5 |
超滤器 |
4T/h |
SUS304 |
2台 |
30.0/2 |
|
|
6 |
储液罐 |
6000L |
SUS304 |
2只 |
2.2/2 |
|
|
7 |
双密封离心泵 |
8T/h |
SUS304 |
2台 |
2.2/2 |
|
|
8 |
树脂罐1 |
2000L |
SUS304 |
2只 |
/ |
|
|
9 |
树脂罐2 |
2500L |
SUS316 |
2只 |
/ |
|
|
10 |
树脂罐3 |
1000L |
SUS304 |
1只 |
/ |
|
|
11 |
储液罐 |
6000L |
SUS304 |
2只 |
2.2/2 |
|
|
12 |
双密封离心泵 |
8T/h |
SUS304 |
2台 |
2.2/2 |
|
|
13 |
升膜蒸发器 |
5T/h |
SUS304 |
1套 |
32.0 |
|
|
14 |
成品罐 |
6000L |
SUS304 |
2只 |
2.2/2 |
|
|
15 |
储水罐 |
6000L |
SUS304 |
1只 |
/ |
|
|
16 |
混合器 |
1000L |
SUS304 |
1只 |
4.0 |
|
|
17 |
螺旋输送泵 |
6T/h |
SUS304 |
1台 |
4.0 |
|
|
18 |
螺旋排渣机 |
6T/h |
SUS304 |
1台 |
3.0 |
|
|
19 |
离心泵 |
12T/h |
SUS304 |
1只 |
2.2 |
|
|
20 |
离心泵 |
10-12T/h |
SUS304 |
4只 |
2.2/4 |
|
|
21 |
酸罐 |
6000L |
SUS304 |
2只 |
2.2 |
|
|
22 |
碱罐 |
6000L |
SUS304 |
2只 |
2.2 |
|
|
23 |
热水罐 |
6000L |
SUS304 |
1只 |
|
|
|
24 |
反渗透器 |
6T/H |
SUS304 |
1台 |
15.0 |
|
|
25 |
水超滤器 |
15T/H |
SUS304 |
1台 |
4.0 |
|
|
26 |
片式加热器 |
8T/H |
SUS304 |
1台 |
3.0 |
|
|
27 |
合计 |
|
|
|
239.4 |
|
|
|
|
|
