一、工艺流程：
二、设备介绍
1、集料仓：需要处理的污泥通过螺旋输送输送到污泥集料仓中进行暂存等待下一步的处理。
2、污泥处理烘干处理一体机：型号HD-5 功率37KW，容积：9m³，处理量：5000kg/批次，外形尺寸：8500㎜*1800㎜*2200㎜。能源可分为两种：蒸汽加热及电导热油加热（用户可
根据需求自行选择）。污泥由螺旋输送至污泥处理设备中，装满污泥处理罐，关闭罐门，夹层通入蒸汽进行高温烘干灭菌处理，根据污泥含水量的不同设定不同的处理时间。
3、真空冷凝系统一套
1）冷凝器一台：外径：1000mm，长度：3000mm
2）除尘装置：1台。材质：不锈钢。外形尺寸：直径：1000mm，高3000mm

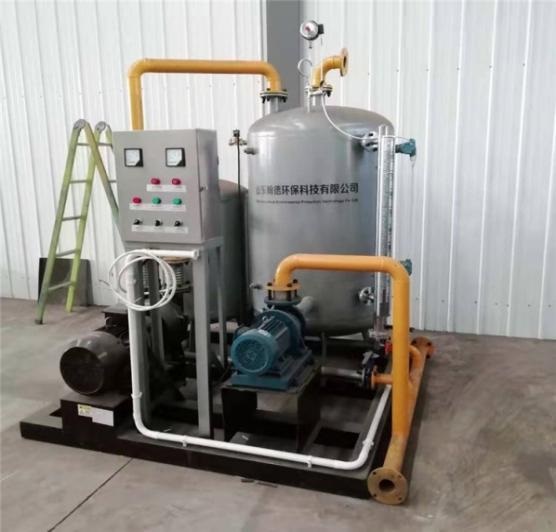

3）负压站一套：功率：11kw 阀门管道一套
三、客户案例：
|
序号 |
客户案例 |
处理能力 |
数量 |
|
1 |
江西建中无害化处理中心 |
12吨/批次 |
1套 |
|
2 |
海南无害化处理中心 |
12吨/批次 |
1套 |
|
3 |
云南无害化处理中心 |
12吨/批次 |
1套 |
|
4 |
湖南无害化处理中心 |
12吨/批次 |
1套 |
|
5 |
湖北无害化处理中心 |
12吨/批次 |
1套 |
|
6 |
摩洛哥无害化处理中心 |
10吨/批次 |
1套 |
|
7 |
乌克兰基辅无害化处理中心 |
10吨/批次 |
1套 |
|
8 |
浙江桐乡无害化处理中心 |
10吨/批次 |
1套 |
|
9 |
四川遂宁无害化处理中心 |
5吨/批次 |
1套 |
|
10 |
新希望江苏新驰农牧 |
1吨/批次 |
1套 |
|
11 |
新希望泰安新驰农牧 |
1吨/批次 |
1套 |
|
12 |
河北定州无害化处理中心 |
1吨/批次 |
1套 |
|
13 |
广西贵港屠宰场 |
1吨/批次 |
1套 |
|
14 |
新疆乌鲁木齐 |
1吨/批次 |
1套 |
|
15 |
北京瑞安翔生物科技有限公司 |
1吨/批次 |
1套 |
|
16 |
拉萨1号奶牛场 |
1吨/批次 |
1套 |
|
17 |
拉萨2号奶牛场 |
1吨/批次 |
1套 |
|
18 |
那曲牦牛场 |
1吨/批次 |
1套 |
|
19 |
山西临汾畜牧局 |
500KG/批次 |
3套 |
|
20 |
长春和元生物科技有限公司 |
500KG/批次 |
3套 |
|
21 |
东北地区不锈钢双开门湿化机项目 |
500KG/批次 |
1套 |
|
22 |
黑龙江建三江无害化处理中心项目 |
5吨/批次 |
1套 |
|
23 |
广东连州液态有机肥无害化处理中心项目 |
5吨/批次 |
1套 |
|
24 |
浙江乐清市宠物湿化机 |
100KG/批次 |
1套 |
|
25 |
四川金梓源农业有限公司 |
1吨/批次 |
2套 |
|
26 |
红原县宜霖阳光环保科技有限公司 |
5吨/批次 |
2套 |
|
27 |
西藏无害化处理湿化机项目 |
300KG/批次 |
5套 |
|
28 |
新疆地区无害化处理化制烘干一体机 |
1吨/批次 |
5套 |
|
29 |
北京地区湿化机项目 |
500KG/批次 |
1套 |
|
30 |
河北省承德县无害化处理中心项目 |
5吨/批次 |
1套 |
|
31 |
河北滦平县化制烘干一体机 |
5吨/批次 |
1套 |
|
32 |
内蒙古赤峰化制烘干一体机 |
5吨/批次 |
1套 |
|
33 |
正邦集团化制烘干一体机 |
1吨/批次 |
1套 |
|
34 |
张家口无害化处理中心 化制烘干一体 |
5吨/批次 |
1套 |
|
35 |
新疆万丰畜牧化制烘干一体机 |
1吨/批次 |
1套 |
|
36 |
贵州黔西南布依族屠宰场 |
100公斤/批次 |
1套 |
四、设备清单及报价
|
序号 |
设备名称 |
型号规格 |
品牌 |
性能参数 |
材质 |
动力（KW） |
单位 |
数量 |
|
1 |
螺旋输送机 |
QKSS-4 |
上海企科 |
直径400 |
碳钢 |
5.5 |
台 |
2 |
|
2 |
湿污泥料仓 |
QKLC-15 |
上海企科 |
储量：15m³，N=4.0kw |
碳钢防腐 |
4.0 |
台 |
1 |
|
3 |
螺旋输送机 |
QKSS-4 |
上海企科 |
直径400 |
碳钢 |
5.5 |
台 |
5 |
|
4 |
污泥处理机 |
QKWN-5 |
上海企科 |
处理量：5吨/批，功率：37KW。工作压力：0.4Mpa,温度：130-145℃，减速机输出转速：12rpm(国茂)，电机冷却方式：自冷却（开元），防护等级：IP55，绝缘等级：F级。内套材质：Q345R，直径：1600mm,厚度：16mm，，罐体长度：4500mm。外套材质：Q345R，直径1800mm，厚度：12mm筒体长度：8500 保温层厚度：50mm,304不锈钢装饰板，调薪滚子轴承*2，推力轴承*1，伺服油墨盘根料密封，前部快开检修人孔，出料口：Φ400mm |
碳钢 |
37 |
台 |
5 |
|
5 |
螺旋输送机 |
QKSS-4 |
上海企科 |
直径400 |
碳钢 |
5.5 |
台 |
5 |
|
6 |
旋风除尘器 |
QKCC-07 |
上海企科 |
外壳直径：700*3 |
不锈钢 |
|
台 |
5 |
|
7 |
冷凝器 |
HDLN-800 |
上海沪滔 |
散热管材质：304不锈钢，外壳直径：800mm； |
碳钢 |
|
台 |
5 |
|
8 |
真空泵站 |
HDBZ-06 |
上海金城 |
|
碳钢 |
11 |
台 |
5 |
|
合计报价：伍百捌拾万元整（￥5800000元）
五、工程实景 |
湖南无害化处理中心
湖北黄石无害化处理中心
广西玉林无害化处理中心
广西南宁无害化处理中心
广西玉溪无害化处理中心
广西陆川无害化处理中心
四川遂宁处理中心
广东东莞无害化处理中心
张家口无害化处理中心
张家口冬中心奥无害化处理中心
广东连州处理中心
广东广州越秀处理中心
广东惠州处理中心
张家口无害化处理中心
新疆万丰畜牧
深圳无害化处理中心
红原无害化处理中心
|
