一、产品概述：随着人们生活水平不断提高，对环境条件的要求也日益提高，城乡传统意义的垃圾站已不能满足人们对高效、环保、节能低耗等新概念的要求，因

此压缩式垃圾站的推广势在必行。压缩式垃圾中转站以其占地面积小，隐蔽性好，空间结构合理等优势，引领着垃圾中转站行业的发展；上海企科环保推广的地埋

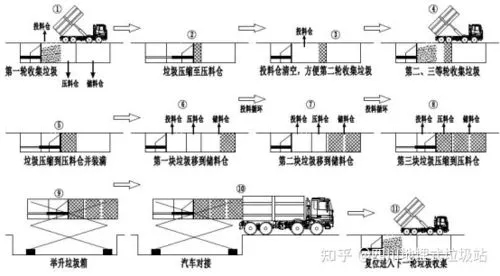

水平压缩式垃圾站，是一种符合环保要求的全新概念的生活垃圾收集设施，地埋水平压缩式垃圾站是将垃圾的卸料、压缩、储存集合在一起，设备和垃圾整体落于

地下，利用地下空间将垃圾密封在箱体内，地面上无垃圾外漏现象，整个设备仅有上盖板露出地面，上盖板可与周围环境协调装饰，达到融为一体的效果，使周边

环境面貌更加美观，土建费用低，无需大型工作间和操作间，节省投资，建设工期短；广泛适用于垃圾量较小，土建困难，占地面积小的城镇居民小区、公园、风

景区，和城市繁华区域的生活垃圾及固体废弃物的收集，压缩减容和密封转运；环保型地埋水平式垃圾压缩站具有以下特点：

Ø 压缩力大，压缩的垃圾块密度是散装垃圾密度的3-4倍，可降低运输成本50%以上。

Ø 具有中间存储功能，提高设备的使用效率。

Ø 自动化程度高，性能稳定，操作简单，降低工人劳动强度，改善工作环境。

Ø 垃圾已榨干了水份，不再生产垃圾滴、漏、扬现象，避免二次污染，保护环境。

Ø 减少占地窨，延长垃圾填埋场使用年限。

Ø 符合国家政策导向，提高城市品位。

二、产品执行标准

CJJ27-89  中华人民共和国建设部城市环境卫生设施设置标准

CJJ47-91   中华人民共和国行业标准生活垃圾中转站设计规范

GB50337-2003  城市环境卫生设施规划规范

GB/T1804    一般公差 未注公差的线性和角度尺寸公差

GB/T1184    形状和位置公差 未注公差值

GB3096      城市区域环境噪声标准

GB3222      城市环境噪声测量方法

GB/T3766    液压系统通用技术条件

GB/T12467   焊接质量要求 金属材料的熔化焊 第3部分 一般质量要求

GB/T13306   标牌

CJJ27       城市环境卫生设施设置标准

CJ/T17      城市环境卫生专用设备一垃圾转运

CJJ47       转运站设计规范

JB3915      液压机 安全技术条件

B/T5000.12  涂装通用技术条件

QC/T52      垃圾车

QC/T29104   专用汽车液压系统液压油 固体污染度限值

QC/T29105.2 专用汽车液压系统液压油固体污染度测试方法装置及装置清洗

QC/T29105.3 专用汽车液压系统液压油固体污染度 测试方法 取样

QC/T29105.4 专用汽车液压系统液压油固体污染度测试法显微镜颗粒计数法

Q/ZBT01009  产品型号编制规定

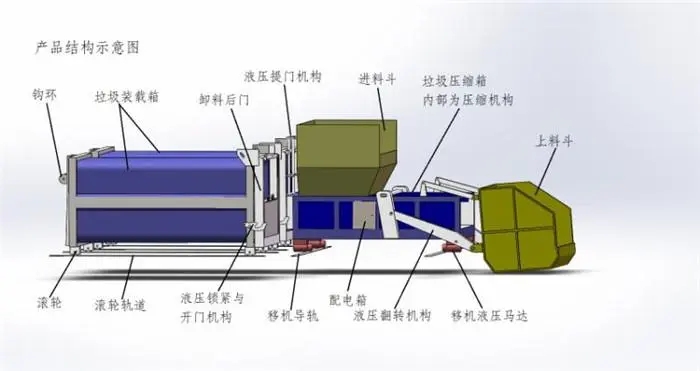

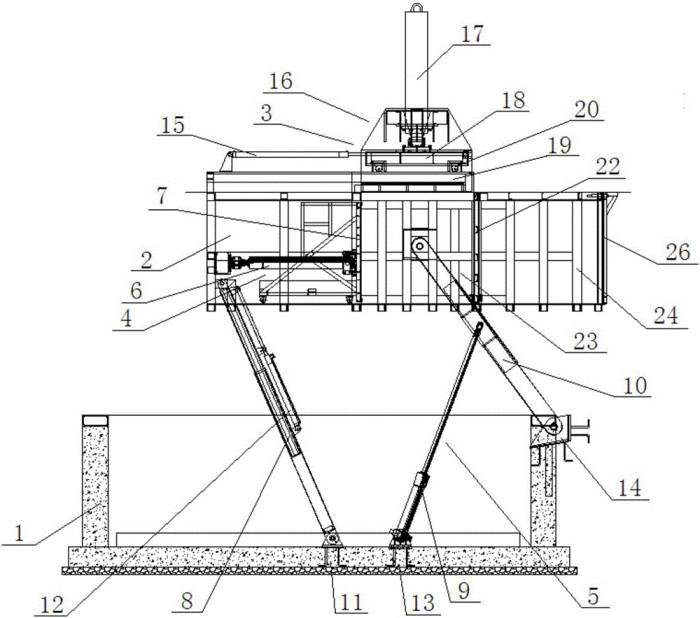

三、主要部件说明

1.垃圾门：挡门由槽钢和钢板焊接而成，挡门上装有开门油缸和挂钩锁紧油缸。

2.压缩装置：压缩装置由推铲和推铲压缩油缸组成，推铲由骨架和导向滑块组成。骨架用矩形管、槽钢和冷轧钢板焊接；推铲压缩油缸的密封件为美国派克Pakrer

公司产。

3.垃圾箱：垃圾箱由箱体、裙板、支座、翻盖、集水盒槽等部件组成。箱体用槽钢和冷轧钢板焊接而成、其中底板采用为耐磨、防腐的16Mn低锰合金钢板。箱体内

进行了防腐处理。支座用钢板焊接后，上数控机床加工，以保证孔的几何精度。面板裙板用5mm厚的花纹钢板制作，结实耐用。

4.液压站：液压站是本设备的动力源，由油箱、液压油泵、电动机、电磁换向阀、电磁溢流阀、平衡阀、防爆阀及其它液压元件等组成。通过操作换向阀次序完成

垃圾压缩、卸料等工艺过程；采用恒功率自动变量泵，控制可节能，减少噪音，噪音≤60分贝。

5.电气控制柜：电气控制柜由机柜和电气控制元器件组成。电气系统设定了基本工作程序和自锁装置，即简化了操作又可避免因误操作而损坏设备；采用按钮或遥

控器操纵设备运行，操作更方便。

6.污水收集排放方案：垃圾站内设有污水收集坑用于污水留泥沉淀。在压缩箱的底板开有若干设污水排放孔，在箱体底部设有三道纵向集水槽，在箱体的前后设两

个污水收集箱，压缩垃圾产生的污水通过排放孔经过纵向集水槽，进入污水收集箱，再进行集中排放到污水收集坑，然后自然流入市政下水管道,再流入市政排污

管网系统。

7.表面防腐处理:所有垃圾箱体钢结构件均使用喷砂设备并采用喷砂工艺处理：

1）底漆：湘江牌重防腐底漆两道。

2）面漆：箱体顶面采用丙烯酸聚胺脂面漆（绿色环保漆）一道，箱体采用特种玻璃磷片防腐面漆一道，漆层厚度1mm。注：也可根据用户的要求喷涂其它面漆。

四、SPZ8型参数表
