一 、工程名称：石油钻井废水处理工程
二 设计规模：200m3/d
三 水质设计
(一)进水主要水质指标
|
序号 |
污染因子 |
单位 |
排放浓度 |
备注 |
|
1 |
CODcr |
mg/l |
≤14000 |
|
|
2 |
BOD5 |
mg/l |
≤2500 |
|
|
3 |
SS |
mg/l |
≤100 |
|
|
4 |
石油类 |
mg/l |
≤500 |
|
|
5 |
PH值 |
|
6~9 |
|
(二)出水主要水质指标 (中石化循环冷却水系统补充水标准)
|
序号 |
主要指标 |
单位 |
标准值 |
备注 |
|
1 |
pH值 |
|
6.5－8.5 |
|
|
2 |
浊度 |
NTU |
≤5 |
|
|
3 |
生化需氧量（BOD5） |
mg/L |
≤10 |
|
|
4 |
化学需氧量（COD Cr） |
mg/L |
≤50 |
|
|
5 |
SS |
mg/L |
≤20 |
|
|
6 |
油含量 |
mg/L |
≤2 |
|

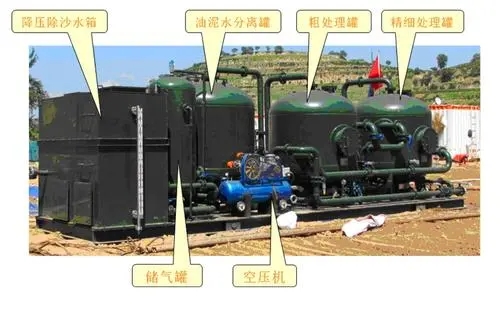

四 工艺流程及其简介

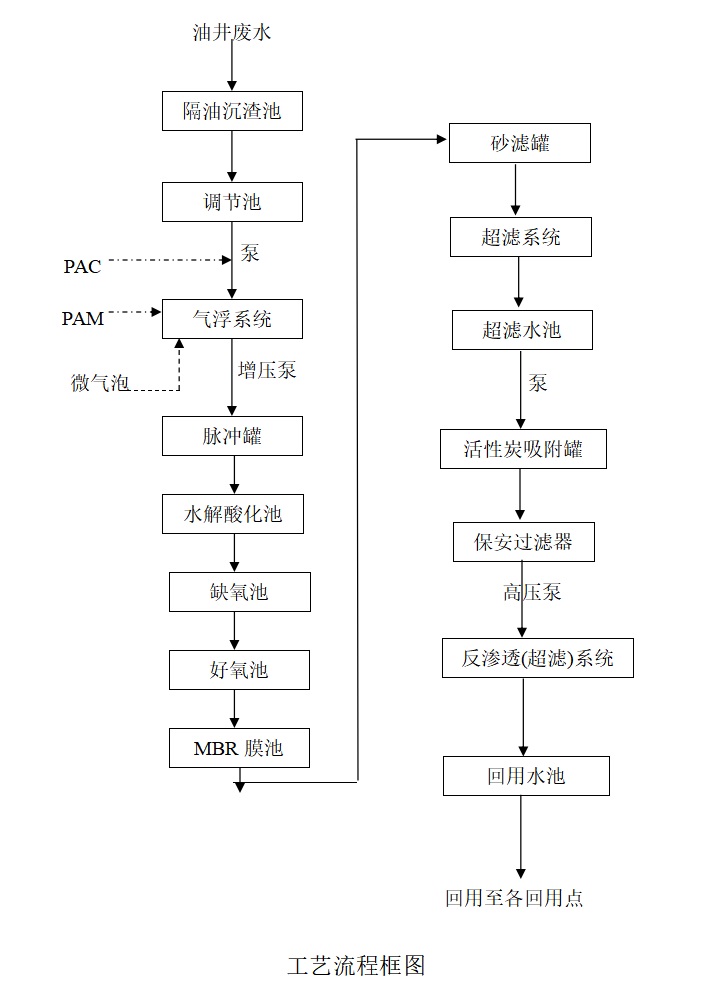

(一)工艺流程框图及工艺流程图

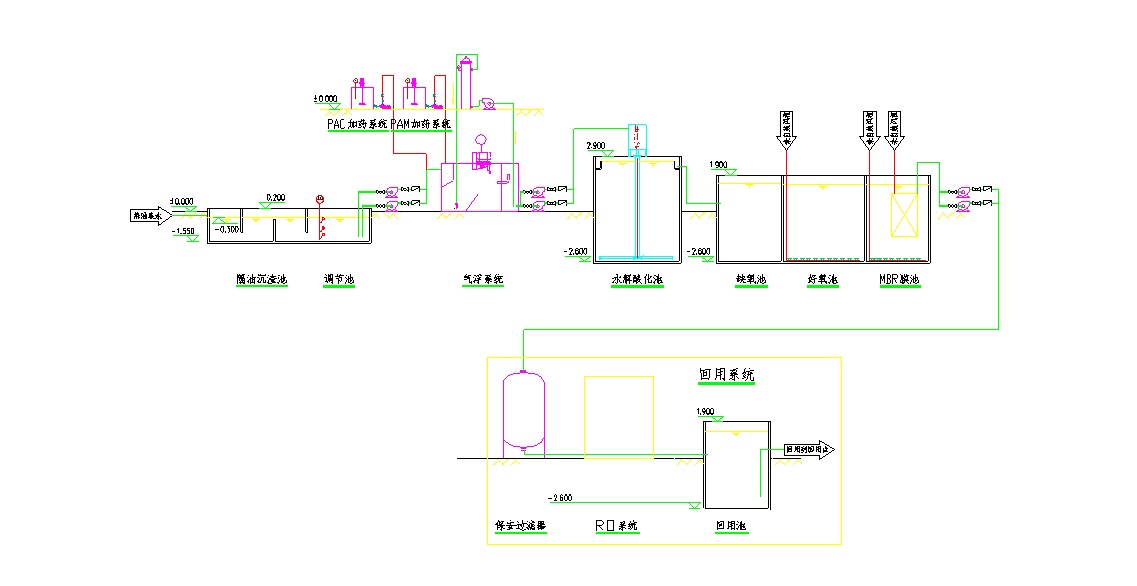

工艺流程图

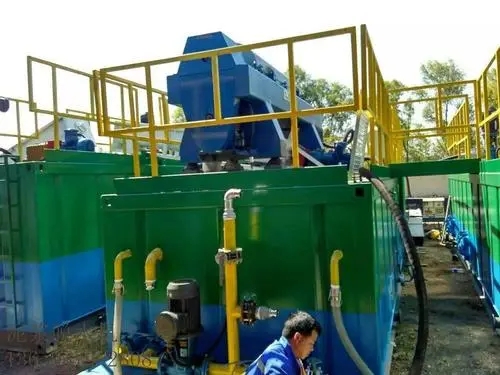

(二)工艺流程简介
（1）石油钻井废水通过管道收集送至废水处理站，首先进入废水隔油沉渣池，利用重力和浮力作用，使废水中的乳油上浮至水面并通过撇油设备分离；废水中较大颗粒悬浮物在重力作用下沉淀至池底；从而达到去除乳油和悬浮物的效果。
（2）经过隔油沉渣后的废水自流进入调节池，进行水量水质调节，调节池内设置穿孔曝气，防止废水停留时间过长发生厌氧发臭。
（3）调节池内安装提升泵，将废水提升至气浮系统，系统内投加PAC和PAM，同时向废水中通入微气泡，使混凝絮凝后的乳油、悬浮物附着在微气泡上，在浮力作用下浮至水面，在通过刮渣系统刮除。
（4）气浮出水管安装管道增压泵，送至脉冲罐，经过脉冲布水进入水解酸化池，在厌氧微生物生化作用下，将废水中难降解的大分子有机物降解为小分子有机物，提高废水的可生化性。
（5）水解酸化池出水自流与从好氧段回流的混合液一起进入A/O生化系统池的缺氧段，在兼氧微生物的作用下，使回流的硝酸盐氮反硝化生成氮气和水，从而达到脱氮的作用。
（6）缺氧段出水自流进入好氧段，通过好氧微生物生化作用降解有机物，从而去除BOD和COD；同时氨氮、有机氮等在微生物硝化作用下生成硝酸盐氮，然后通过混合液回流至缺氧段。
（7）好氧段出水自流进入MBR膜池，MBR膜池内安装MBR膜，通过抽滤泵将清水抽出，活性污泥以及其他悬浮物被MBR膜截留。
（8）MBR膜出水进入砂滤罐、超滤系统、活性炭吸附罐、保安过滤器进行反渗透前预处理，接着进入反渗透系统，最后进入回用水池。
200T/D石油钻井废水处理设备清单
|
序号 |
名称 |
型号规格 |
单位 |
数量 |
备注 |
|
一 |
格栅、调节池配套 |
|
1 |
机械粗格栅 |
600*800mm
SUS304不锈钢 |
个 |
1 |
上海企科 |
|
2 |
隔油调节池提升泵 |
QW10-10-0.75 |
台 |
2 |
上海名牌 |
|
3 |
隔油装置 |
KY-1 |
台 |
2 |
上海企科 |
|
4 |
液位控制器 |
浮球液位 |
套 |
1 |
上海名牌 |
|
5 |
平流气浮 |
10T/H |
套 |
1 |
上海企科 |
|
6 |
脉冲罐 |
220M3 |
台 |
2 |
上海企科 |
|
二 |
水解酸化池【碳钢防腐Ф4000*5000】 |
|
1 |
A级生化池组合填料 |
Ф150*100 |
套 |
1 |
上海企科 |
|
2 |
填料支架 |
挂筋φ14螺纹钢、总支撑采用10#槽钢 |
套 |
1 |
上海企科 |
|
三 |
一体化设备主体 |
|
1 |
一体化污水处理设备 |
QKWC-AO-MBR-9、碳钢防腐25*3*3m、（设备分两段每段12.5*3*3m） |
套 |
1 |
上海企科 |
|
2 |
缺氧池 |
|
2-1 |
O级生化池组合填料 |
Ф150*100 |
套 |
1 |
上海企科 |
|
2-2 |
填料支架 |
挂筋φ14螺纹钢、总支撑采用10#槽钢 |
套 |
1 |
上海企科 |
|
3 |
缺氧池 |
|
3-1 |
O级生化池组合填料 |
Ф150*100 |
套 |
1 |
上海企科 |
|
3-2 |
填料支架 |
挂筋φ14螺纹钢、总支撑采用10#槽钢 |
套 |
1 |
上海企科 |
|
3-3 |
曝气装置 |
旋混曝气器 |
套 |
1 |
上海企科 |
|
4 |
沉淀池【碳钢防腐4*3*3m】 |
|
4-1 |
导流系统 |
钢制防腐 |
套 |
1 |
上海企科 |
|
4-2 |
控水围堰 |
钢制防腐 |
套 |
1 |
上海企科 |
|
4-3 |
竖流沉淀槽 |
钢制防腐 |
套 |
1 |
上海企科 |
|
4-4 |
回流泵 |
配套 |
台 |
1 |
上海各流 |
|
5 |

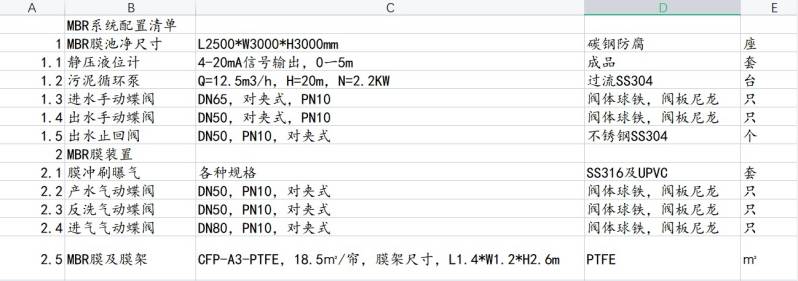

MBR/PTFE膜池【碳钢防腐3*3*3m】技术参数详见附件1：MBR膜组配置表 |
|
6 |
清水池【碳钢防腐3.5*3*3m】 |
|
6-1 |
清水导流系统 |
钢制防腐 |
套 |
1 |
上海企科 |
|
7 |
RO前置保安过滤器 |
技术参数详见附件2 |
套 |
1 |
上海企科 |
|
8 |
RO(超滤)反渗透处理系统 |
技术参数详见附件2 |
套 |
1 |
上海企科 |
|
四 |
供氧系统 |
|
1 |
风机 |
LZSR-50 |
台 |
2 |
山东章丘 |
|
2 |
进出口消音器 |
风机配套 |
套 |
2 |
山东章丘 |
|
3 |
空气滤清器 |
风机配套 |
套 |
2 |
山东章丘 |
|
五 |
电控系统 |
|
1 |
电控柜 |
手自一体控制柜 |
套 |
1 |
正泰电器 |
|
六 |
其他 |
|
1 |
设备内管道阀门 |
配套 |
套 |
1 |
上海企科 |
|
2 |
检查孔及盖板 |
碳钢防腐 |
套 |
1 |
上海企科 |
|
价格：2680000.00元整（人民币大写:贰佰陆拾捌万元整;含增值税发票） |
