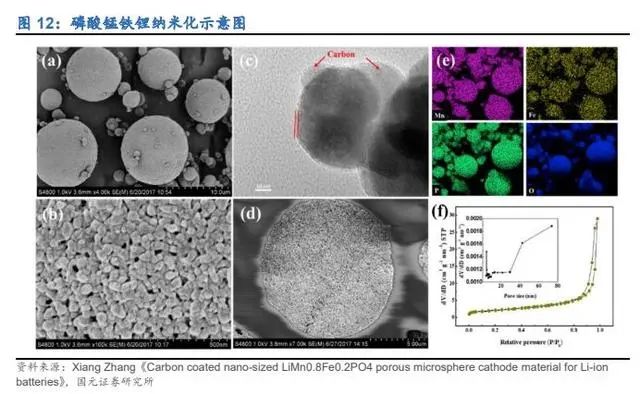

6、纳米化缩短离子传输粒径，提高材料活性。橄榄石结构的磷酸铁锂的 Li+只能沿平面方向进行一维扩散，电荷转移也主要发生在该平面上，导致锂离子扩散系数极低；因此调节粒径并确保扩散平面取向较短对于提升磷酸锰铁锂材料的性能有重要影响。当材料颗粒尺寸为纳米级时，锂离子迁移路径有效缩短，加快了迁移速率，同时材料与电解液充分接触增大了比表面积，表现出更好的放电比容量，从而获得优异电化学性能。

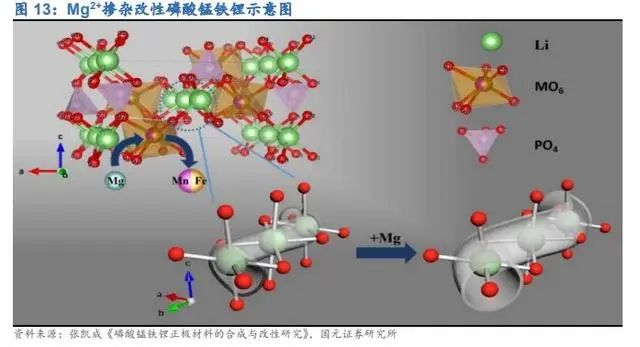

7、离子掺杂改变结构，拓宽 Li+迁移通道。体相掺杂是改善材料本征导电性的根本途径，离子掺杂即向晶格结构中添加微量其他元素（如 Mg、Co、Zn 等），从材料结构层面改善其性能。以 Mg 元素为例，在 Mg2+掺杂的情况下，Mg 会优先与 Fe 位形成新的 LiFe1-xMgxPO4 固溶体。由于 Mg2+和 Fe2+结合离子半径小于 Mn2+的离子半径，掺杂后的橄榄石结构 MO6（M = Mn，Fe，Mg）八面体中的键长变短，LiO6八面体中的 Li-O 键长变长。LiO6八面体中 Li-O 键的延伸使得 Li+扩散通道更宽，使 Li+更容易迁移，材料载流子密度增加，有利于多组分橄榄石结构正极材料具有更好的电化学性能。

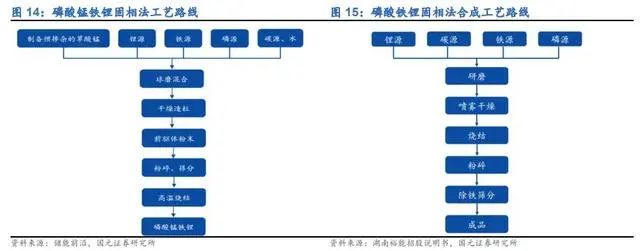

8、合成工艺类似磷酸铁锂，固液法并存磷酸锰铁锂制备方法与磷酸铁锂类似；从原材料构成上，磷酸锰铁锂仅比磷酸铁锂多了一个锰源；从材料性能上，两者均存在离子和电子电导率偏低等问题；从改善方法上，需要采用纳米化和碳包覆的方法来改善其电化学性能。因此，制备工艺高度相似，磷酸锰铁锂的制备方法可借鉴磷酸铁锂合成工艺，均需通过球磨，造粒，粉碎，烧结等工艺；根据湖南裕能交流公告信息，现有的磷酸铁锂生产线通过改造后就可生产磷酸锰铁锂，具有较好的兼容性。

1）合成方法众多，固相法液相法并行。磷酸锰铁锂的制备方法可分为固相法和液相法；固相法是将混合均匀的反应物在高温下进行热处理使其相互作用，形成所需材料的工艺方法，分为高温固相法和碳热还原法。液相法是将可溶性金属盐类按所制备的材料组成计量配制成溶液，再选择一种合适的沉淀剂或用蒸发、升华、水解等方式，使金属离子均匀沉淀或结晶出来，最后将沉淀或结晶的脱水或者加热分解而得到所需材料粉体，包括水热法、溶胶凝胶法和共沉淀法。

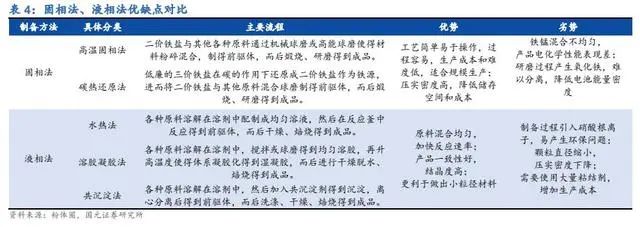

2）固相法的优势工艺简单，成本较低，适合规模化生产，缺点是产品一致性较差，不易控制粒径分布和形貌；液相法具有原料混合均匀，反应速率快，产品一致性好等优点，但工艺复杂，对设备要求高，过程控制难度大。

3）固相法和液相法技术日趋成熟，商业化进程加速，双线并行且具备规模化量产条件。
