2、电机测试台架解析

1）电机测试台架是用于对电动机进行全面、系统性能评估的设备，可以模拟多种工况和操作情景，以验证电机在各种条件下的性能、效率、可靠性和安全性。

                                       电驱系统性能测试目标

2）电机系统试验台架一般采用模块化、一体式设计，通过模拟真实的工况、监测性能参数，以全面、准确地评估电机系统的性能。其功能模块主要包括电力测功机系统、冷却系统、电池模拟器、功率分析仪、上位机控制系统，及被测电机系统、环境仓（可选项）等。

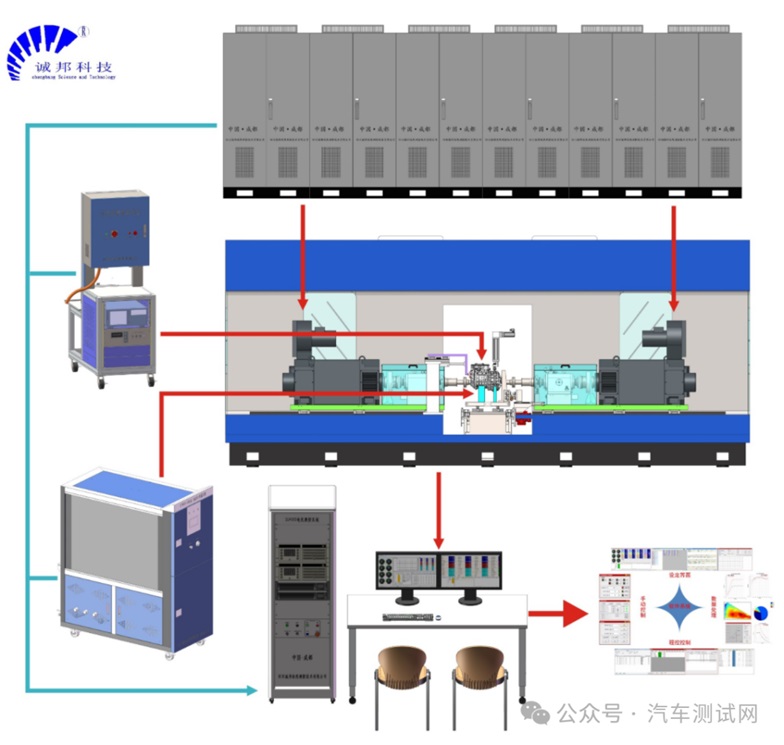

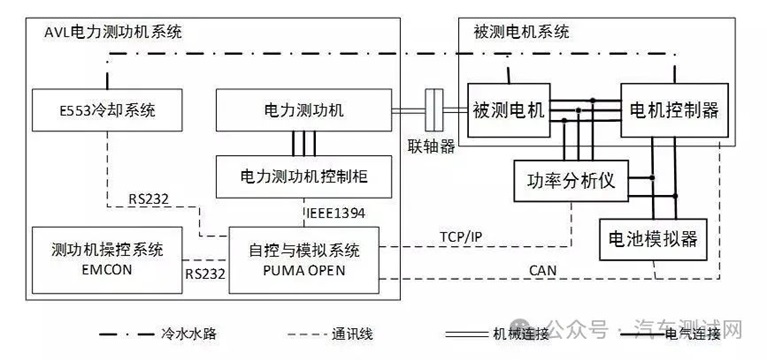

                                      EDS电驱总成性能测试系统拓扑图
①电力测功机系统：包括测功机（永磁同步电机或异步电机等）、变频器、扭矩/转速传感器、联轴器等部件，用于模拟车辆行驶过程中的负载情况，测量电机在不同负载和速度下的性能，可以提供可调的机械负载，模拟车辆爬坡、加速、制动等工况。
②冷却系统：为被测试件（电机和电机控制器）、测功机和电池模拟器提供设定的冷却条件，确保电机在长时间运行时能够保持稳定的温度。
③电池模拟器：电池模拟器用于模拟电池供电系统，保证电机控制器DC侧电压稳定，并实现和电网之间的电能传输。
④功率分析仪：采集测试过程中电机控制器的DC侧、AC侧的电压、电流信号，以及机械侧的转速及转矩信号，为计算效率、损耗等性能指标提供依据。
⑤上位机控制系统：是用户和台架系统信息交互的窗口，主要功能包括试验工况设定、测试数据的可视化及数据存储、测试系统运行实时监控。
⑥被测电机系统：被测电机系统包括电机、电控系统，通过对被测电机系统的测试全面评估其在不同工况下的性能，验证设计和控制策略的有效性。
⑦环境仓：环境仓用于模拟不同环境条件，如温度、湿度等，以评估电机系统在不同气候下的性能和稳定性。
