一、粗格栅
1.设计流量
a.日平均流量： Qd=30000m3/d≈1250m3/h=0.347m3/s=347L/s；Kz取1.40
b. 最大日流量：Qmax=Kz·Qd=1.40×30000m3/d=42000 m3/d=1750m3/h=0.486m3/s
2.栅条的间隙数（n）：设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60°
3.栅槽宽度(B)：设：栅条宽度s=0.015m；则：B=s（n-1）+en=0.015×（32-1）+0.02×32=1.11m
4.进水渠道渐宽部分长度；设：进水渠宽B1=0.9m,渐宽部分展开角α1=20°
5.栅槽与出水渠道连接处的渐窄部分长度(L2)
6.过格栅的水头损失（h1）：设：栅条断面为矩形断面，所以k取3
k—格栅受污物堵塞时水头损失增大倍数，一般为3
h0--计算水头损失，m
ε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值
7.栅后槽总高度(H)：设：栅前渠道超高h2=0.4m
则：栅前槽总高度H1=h+h2=0.8+0.4=1.2m
栅后槽总高度H=h+h1+h2=0.8+0.18+0.4=1.38m
8.格栅总长度(L)
L=L1+L2+0.5+1.0+ H1/tanα=0.3+0.3+0.5+1.0+1.2/tan60°=2.80m
9. 每日栅渣量(W)：设：单位栅渣量W1=0.05m3栅渣/103m3污水；
因为W>0.2 m3/d,所以宜采用机械格栅清渣及皮带输送机或无轴输送机输送栅渣。
二、细格栅
1.设计流量：Q=30000m3/d，选取流量系数Kz=1.40
则：最大流量Qmax＝1.40×30000m3/d=0.486m3/s
2.栅条的间隙数（n）：设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度e=0.006m,格栅倾角α=60°
设计两组格栅，每组格栅间隙数n=53
3.栅槽宽度(B)
设：栅条宽度s=0.015m
则：B2=s（n-1）+en=0.015×（53-1）+0.006×53=1.1m
所以总槽宽为1.1×2+0.2＝2.4m（考虑中间隔墙厚0.2m）
4.进水渠道渐宽部分长度
设：进水渠宽B1=0.9m,其渐宽部分展开角α1=20°（进水渠道前的流速为0.6m/s）
5.栅槽与出水渠道连接处的渐窄部分长度(L2)：
6.过格栅的水头损失（h1）；设：栅条断面为矩形断面,所以k取3
k—格栅受污物堵塞时水头损失增大倍数，一般为3h0--计算水头损失，m
ε--阻力系数（与栅条断面形状有关，当为矩形断面时形状系数β=2. 42），将β值代入β与ε关系式即可得到阻力系数ε的值。
7.栅后槽总高度(H)
设：栅前渠道超高h2=0.4m
则：栅前槽总高度H1=h+h2=0.8+0.4=1.2m
栅后槽总高度H=h+h1+h2=0.8+0.88+0.4=2.08m
8.格栅总长度(L)
L=L1+L2+0.5+1.0+ H1/tanα=0.3+0.3+0.5+1.0+1.2/tan60°=2.8m
9.每日栅渣量(W)
设：单位栅渣量W1=0.05m3栅渣/103m3污水
因为W>0.2 m3/d,所以宜采用机械格栅清渣
三、沉砂池：本设计采用曝气沉砂池是考虑到为污水的后期处理做好准备。建议设两组沉砂池。每组设计流量Q=0.243 m3/s
(1)池子总有效容积：设t=2min,
(2) 水流断面积：
沉砂池设两格，有效水深为2.00m，单格的宽度为1.2m。
(3)池长：
(4)每小时所需空气量q：设m3污水所需空气量d=0.2 ；q=0.2×0.243×3600=174.96 m3/h=2.916 m3/min
(5) 沉砂池所需容积：
(6)每个沉砂斗容积：
(7)沉砂池上口宽度：
(8）沉砂斗有效容积：

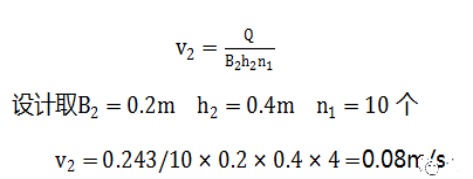

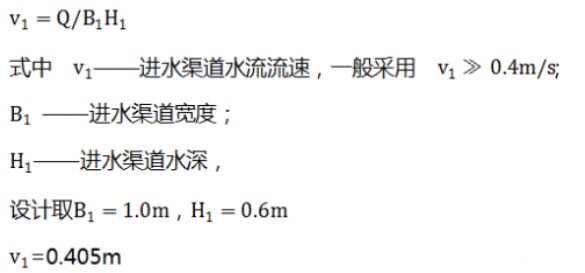

（9）进水渠道：格栅的出水通过DN1000的管道送入沉砂池的进水渠道，然后向两侧配水进入沉砂池，进水渠道的水流流速。
(10)出水装置：出水采用沉砂池末端薄壁出水堰跌落出水，出水堰可保证沉砂池内水位标高恒定，堰上水头：
四、辐流沉淀池：设计中选择两组辐流沉淀池，N=2组，每组平流沉淀池设计流量为0.243m3/s ,从沉砂池流来的污水进入配水井，经过配水井分配流量后流入平流沉淀池。

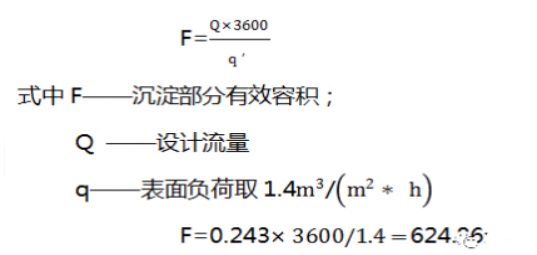

1.沉淀部分有效面积：

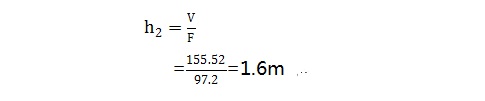

2. 沉淀池有效水深

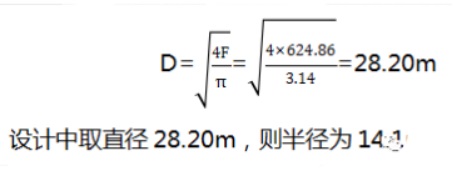

3.沉淀池直径：
4.污泥所需容积：辐流沉淀池采用周边传动刮泥机，周边传动刮泥机的线速度为2-3m/min，将污泥推入污泥斗，然后用进水压力将污泥排除池外。
5.污泥斗容积：辐流沉淀池采用周边传动刮泥机，池底需做成2%的坡度，刮泥机连续转动将污泥推入污泥斗，设计中选择矩形污泥斗，污泥斗上口尺寸2mx2m，底部尺寸0.5mx0.5m，倾角为60度，有效高度1.35m。

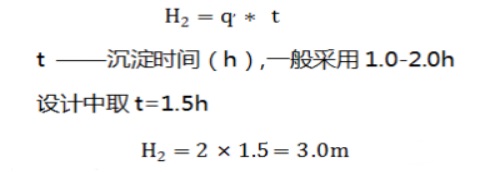

6.沉淀池总高度：
7.进水配水井：沉淀池分为两组，每组分为4格，每组沉淀池进水端设进水配水井，污水在配水井内平均分配，然后流进每组沉淀池。

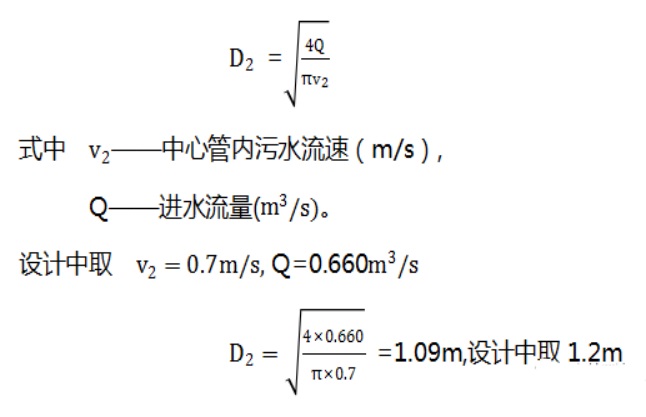

配水井内中心管直径：1.80m
8. 进水渠道:沉淀池分为两组，每组沉淀池进水端设进水渠道，配水井接出的DN800进水管从进水渠道中部汇入，污水沿进水渠道向两侧流动，通过潜孔进入配水渠道，然后由穿孔花墙流入沉淀池。
9. 进水穿孔花墙:进水采用配水渠道通过穿孔花墙进水，配水渠道宽0.5m，有效水深0.8m，穿孔花墙的开孔总面积为过水断面6%-20%，则过孔流速为
10.出水堰:沉淀池出水经过出水堰跌落进入出水渠道，然后汇入出水管道排走。出水堰采用矩形薄壁堰，堰后自由跌落水头0.1-0.15m，堰上水深H为：
出水堰后自由跌落采用0.15m，则出水堰水头损失为0.185m
11.出水渠道:沉淀池出水端设出水渠道，出水管与出水渠道连接，将污水送至集水井;出水管道采用钢管，管径DN=800mm，管内流速v=0.64m/s，水力坡降i=0.479%。
12.进水挡板/出水挡板:沉淀池设进水挡板和出水挡板，进水挡板距进水穿孔花墙0.5m，挡板高出水面0.3m，伸入水下0.8m，出水挡板距出水堰0.5m，挡板高出水面0.3m，伸入水下0.5m，在出水挡板处设一个浮渣收集装置，用来收集拦截的浮渣。
13.排泥管:沉淀池采用重力排泥，排泥管直径DN300mm，排泥时间20min，排泥管流速0.82m/s,排泥管伸入污泥斗底部。排泥管上端高出水面0.3m，便于清通和排气。
14.刮泥装置:沉淀池采用行车式刮泥机，刮泥机设于池顶，刮板伸入池底，刮泥机行走时将污泥推入污泥斗内。
五、污水的生物处理:污水生物处理的设计条件为：进入曝气池的平均流量Q=30000m3/d，最大设计流量Qs=0.486L/s;污水中的BOD5浓度为250mg/L,假定一级处理对BOD5的去除率为25%，则进入曝气池中污水的BOD5浓度为187.5mg/L;污水中SS浓度为250mg/L,假定一级处理对SS的去除率为50%，则进入曝气池中污水的SS浓度为125mg/L;污水中TN浓度为40mg/L,TP浓度为5mg/L,水温T=20。
1.污水处理程度计算:按照污水处理程度计算，污水经二级处理后，出水浓度BOD5浓度小于20mg/L,SS浓度小于20mg/L。由此确定污水处理程度为：
2.设计参数
（1）BOD5污泥负荷率
(2)曝气池内混合液污泥浓度
3. 平面尺寸计算
（1）曝气池的有效容积
(2)单座曝气池面积

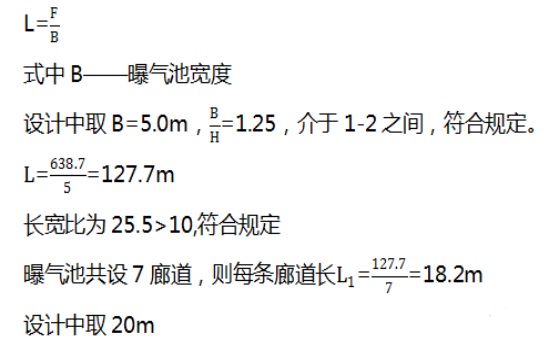

*曝气池长度

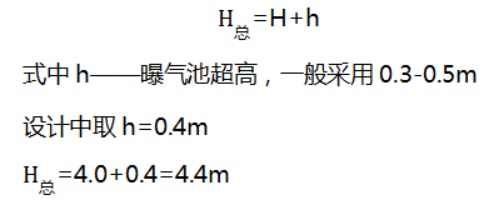

 （3）曝气池总高度
4.进出水系统

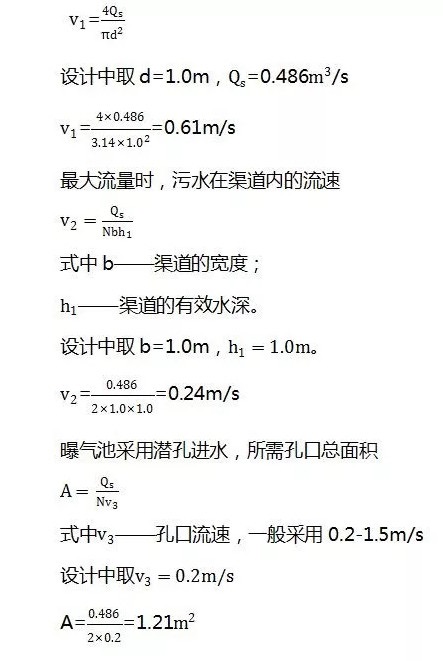

（1）曝气池进水设计:初沉池的出水通过DN1000mm的管道送入曝气池进水渠道，然后向两侧配水，污水在管道内的流速
（2）在两组曝气池之间设中间配水渠，污水通过中间配水渠可以流入后配水渠，在前后配水渠之间都设配水口，孔口尺寸为0.5m*0.5m，可以实现多点进水。中间配水渠宽1.0m，有效水深1.0m，则渠内最大流速为：
设计中取中间配水渠超高为0.3m，则渠道总高：1.0+0.3=1.3m
(3) 曝气池出水设计: 曝气池出水采用矩形薄壁堰，跌落出水，堰上水头每组曝气池的出水管管径为800mm管内流速为0.48m/s,两条出水管汇成一条直径DN1000mm的总管，送往二次沉淀池，总管内流速为0.61m/s。
5.其他管道设计
（1）中位管:曝气池中部设中位管，在活性污泥培养驯化时排放上清液。中位管管径为DN600mm。
（2）放空管:曝气池检修时，需要将水放空，因此应在曝气池底部设放空管，放空管管径为DN500mm。
（3）污泥回流管:二沉池的污泥需要回流至曝气管首端，因此应设污泥回流管，污泥回流管管径
六、二沉池计算:本次设计二沉池采用辐流沉淀池，辐流沉淀池一般采用对称布置，配水采用集配水井，这样各池之间配水均匀，结构紧凑。辐流式沉淀池排泥机械已定型化，运行效果好，管理方便。辐流式沉淀池适用于大.中型污水厂;设计中选择二组辐流沉淀池，N=2，每次设计流量为0.243/s,从曝气池流出的混合液进入集配水井，经过集配水井分配流量后最后流进辐流沉淀池。
1.沉淀池表面积:
2.沉淀池直径:
3.沉淀池有效水深:
4.径深比
5.污泥部分所需容积

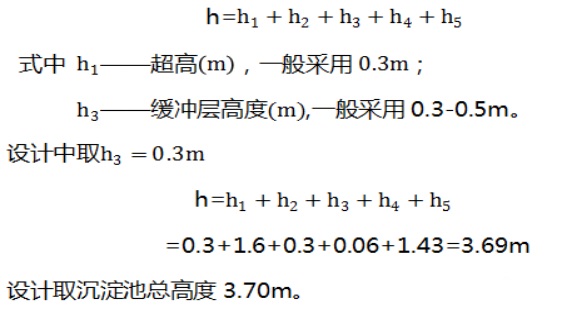

6. 沉淀池总高度

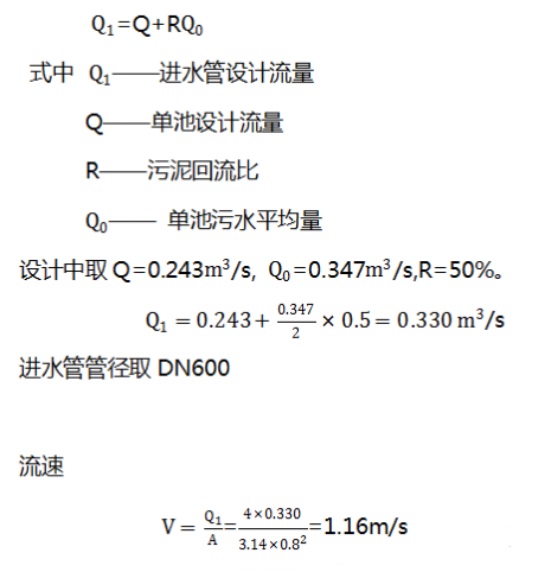

7. 进水管的计算:
8.进水竖井计算: 进水竖井直径采用D2=2.0m；进水竖井采用多孔配水，配水尺寸a，共设4个沿井壁均匀分布。
9. 稳流筒计算:
10.出水槽计算: 采用双边90三角堰出水槽集水，出水槽沿池壁环形布置，环形槽中水流由左右两侧汇入出水口。
* 每侧流量：
*设计中取出水堰自由跌落0.1m，集水槽高度：0.1+0.37=0.47m，取0.5m，
则集水槽断面尺寸0.6m。
11.出水堰计算:
*根据规定二沉池出水堰上负荷在1.5-2.9L/(s*m)之间，计算结果符合要求。
12.出水管: 出水管管径D=600mm
13.排泥装置:沉淀池采用周边传动刮吸泥机，周边传动刮吸泥机的线速度为2-3m/min，刮吸泥机底部设有刮泥板和吸泥管，利用静水压力将污泥吸入污泥槽，沿进水竖井中的排泥管将污泥排除池外; 排泥管管径500mm，回流污泥量 179.2L/s,流速0.92m/s。
14.集配水井的设计计算
(1)配水井中心管直径
（2）配水井直径
（3）集水井直径
（4）进水管管径: 取进入二沉池的管径DN=600mm。
* 校核流速：
（5）出水管管径;由前面结果可知，DN=600mm，v=0.85m/s。
（6）总出水管;取出水管管径DN=800mm，集配水井内设有超越闸门，以便超越。
七、消毒设施计算:污水经过以上构筑物处理后，虽然水质得到了改善，细菌数量也大幅减少，但是细菌的绝对值依然十分可观，并存在病原菌的可能。因此污水在排放水体前，应进行消毒处理。
1.消毒剂的选择:污水消毒的主要方法是向污水中投加消毒剂，目前用于污水消毒的常用消毒剂主要有液氯、次氯酸钠、臭氧、二氧化氯、紫外线。由原始资料可知，该水厂规模中等，受纳水体卫生条件无特殊要求，设计中采用液氯作为消毒剂对污水进行消毒。
2.消毒剂的投加
（1）加氯量计算:二级处理出水采用液氯消毒时，液氯投加量一般为5-10mg/L,本设计中液氯投量采用7.0mg/L。每日加氯量为：
(2)加氯设备:液氯由真空转子加氯机加入，设计二台，采用一用一备。
*每小时加氯量：293.93/24=12.2Kg/d
*设计中采用ZJ-1型转子加氯机。
3.平流式消毒接触池:本设计采用2个3廊道平流式消毒接触池，单池设计计算如下：

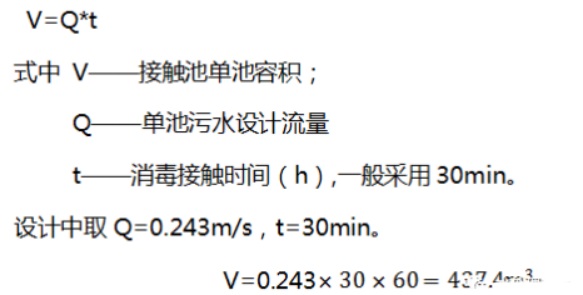

（1）消毒接触池容积

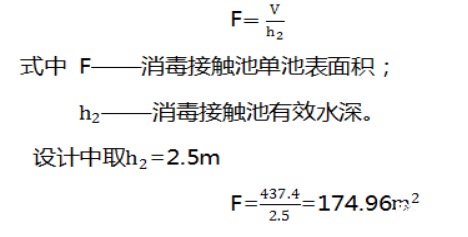

（2）消毒接触池表面积

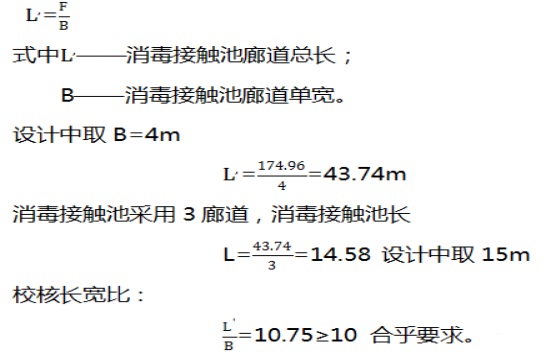

（3）消毒接触池池长：

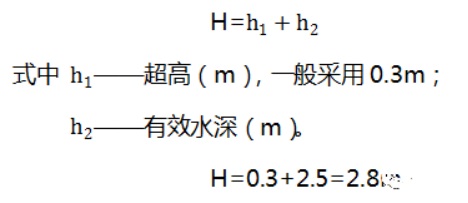

（4）池高
（5）进水部分:每个消毒接触池的进水管管径D=600mm,v=1.0m/s。
（6）混合:采用管道混合的方式，加氯管线直接接入消毒接触池进水管，为增强混合效果，加氯点后接D=600mm的静态混合器。

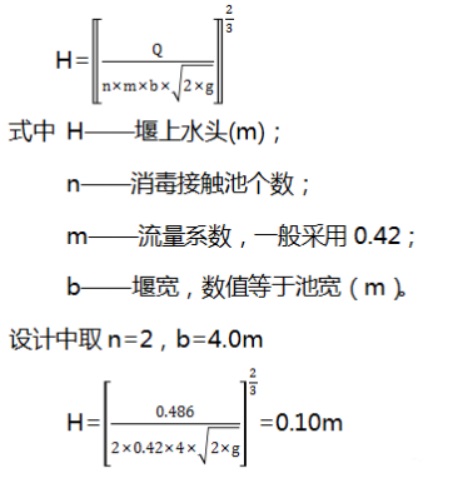

（7）出水部分：
八、污泥处理构筑物设计计算:污水处理厂在处理污水的同时，每日要产生大量的污泥，这些污泥若不进行有效处理，必然对环境造成二次污染。这些污泥按其来源可分为初沉污泥和剩余污泥;初沉污泥是来自于初次沉淀池的污泥，污泥含水率较低，一般不需要浓缩处理，可直接进行消化、脱水处理;剩余污泥来源于曝气池，活性污泥微生物在降解有机物的同时自身污泥量也在不断增长，为保持曝气池内污泥量的平衡，每日增加的污泥量必须排出处理系统，这一部分被称作剩余污泥。剩余污泥含水率较高，需要先进行浓缩处理，然后进行消化、脱水处理。

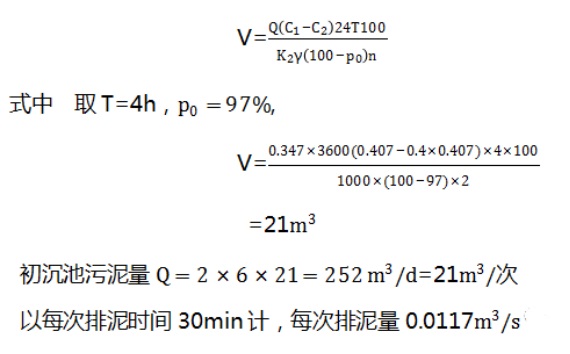

1、初沉池污泥量计算:由前面资料可知，初沉池采用间歇排泥的运作方式，每4小时排一次泥,按水中悬浮物计算:
2、剩余污泥量计算:

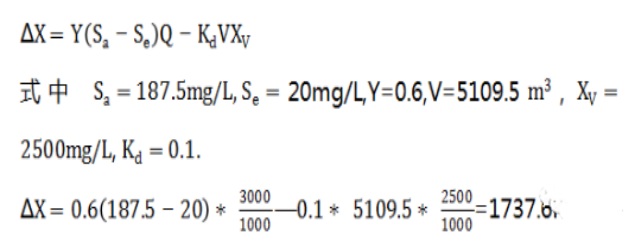

（1）曝气池内每日增加的污泥量：

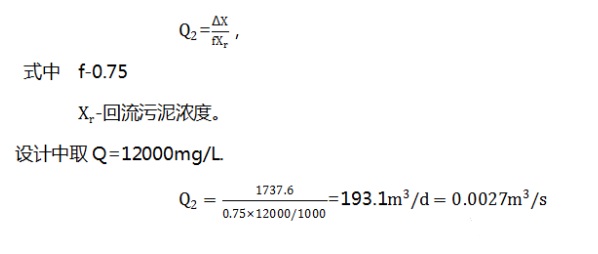

(2) 曝气池每日排出的剩余污泥量

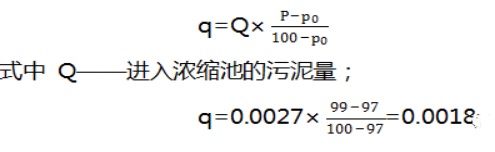

3、辐流浓缩池 :污泥浓缩的对象是颗粒间的空隙水，浓缩的目的在于缩小污泥的体积，便于后续污泥处理，常用污泥浓缩池分为竖流浓缩池和辐流浓缩池两种，设计中一般采用辐流浓缩池。浓缩前污泥量含水率97%，浓缩后污泥含水率97%;进入浓缩池的剩余污泥量0.0027m3/s=9.72m3/h.

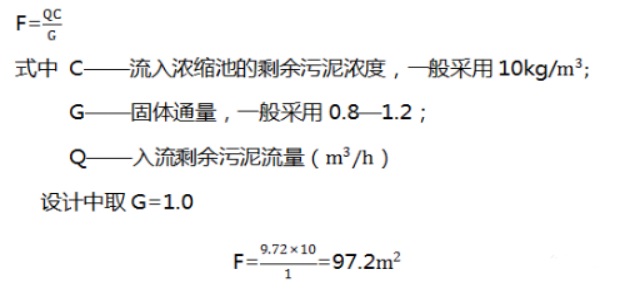

（1）、沉淀池有效部分面积

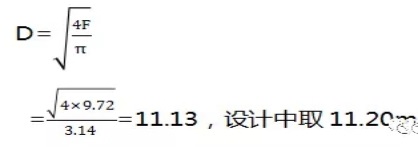

（2）、沉淀池直径

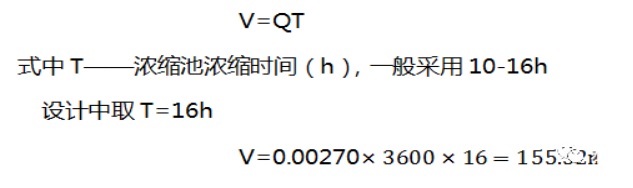

（3）、浓缩池的容积：
 （4）、沉淀池有效水深

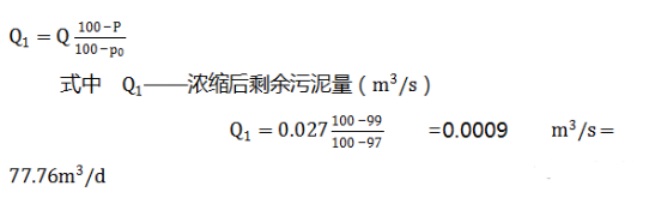

（5）、浓缩后剩余污泥量：

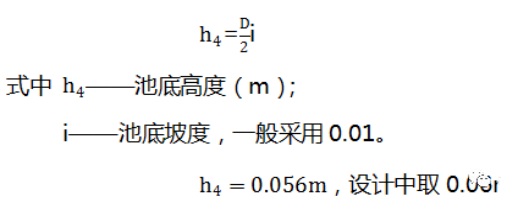

(6) 、池底高度:辐流沉淀池采用中心驱动刮泥机，池底需做成1%的坡度，刮泥机连续转动将污泥推入污泥斗,池底高度:

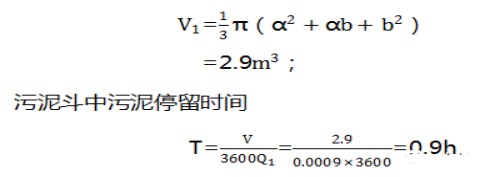

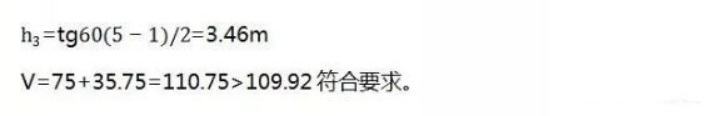

（7）、污泥斗容积
（8）、浓缩池总高度：
（9）、浓缩后分离出的污水量：

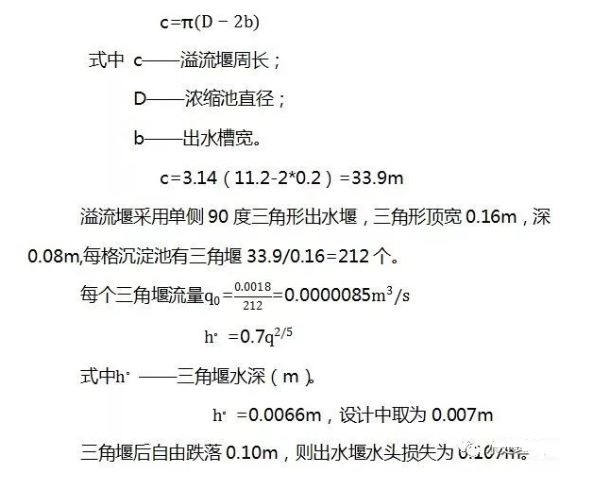

（10）、溢流堰:浓缩池溢流堰出水经过溢流堰进入出水槽，然后汇入出水管排出。出水槽流量q=0.0018m3/s，设出水槽款0.2m，水深0.05m，则水流流速为0.18m/s,溢流堰周长:
（11）、溢流管:溢流水量0.0018m3/s，设溢流管管径DN100mm，管内流速v=0.23m/s
(12) 、刮泥装置:浓缩池采用中心驱动刮泥机，刮泥机底部设有刮泥板，将污泥推入污泥斗。
（13）、排泥管:剩余污泥量0.0009m3/s，泥量很小，采用污泥管道最小管径DN150mm。间歇将污泥排入贮泥池。
4、贮泥池:贮泥池用来贮存来自初沉池和浓缩池的污泥。由于污泥量不大，本设计采用1座贮泥池，贮泥池采用竖流沉淀池构造。

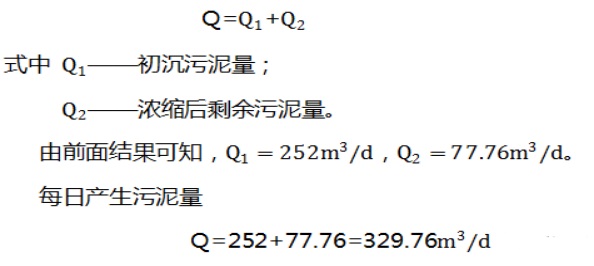

(1)、贮泥池设计进泥量：

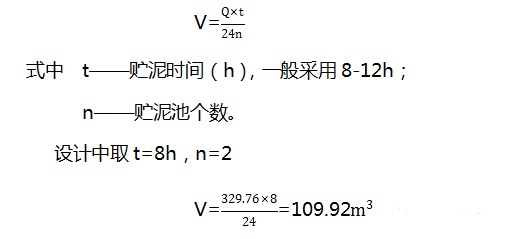

（2）、贮泥池的容积：

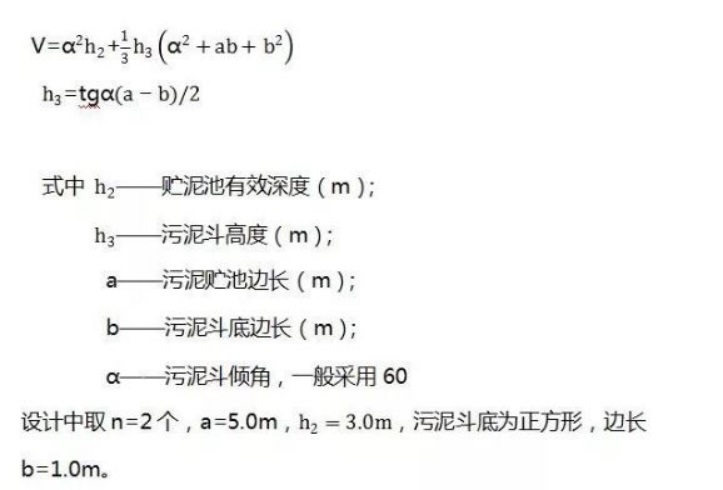

* 贮泥池设计容积：

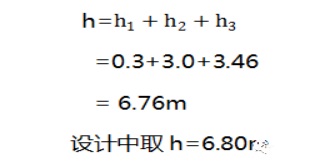

 （3）、贮泥池高度：
|
