OBC是为汽车动力电池充电的电力电子装置，即车载充电机，英文名字On-board charger,简称OBC。

一、定义：电动汽车车载充电机是采用高频开关电源技术，主要功能是将交流220V转换为高压直流电给动力电池进行充电，保证车辆正常行驶。同时车载充电机提供相应的保护功能，包括过压、欠压、过流、欠流等多种保护措施，当充电系统出现异常会及时切断供电。

二、内部构造

1、车载充电机内部可分为3部分：主回路、控制电路、线束及标准件。

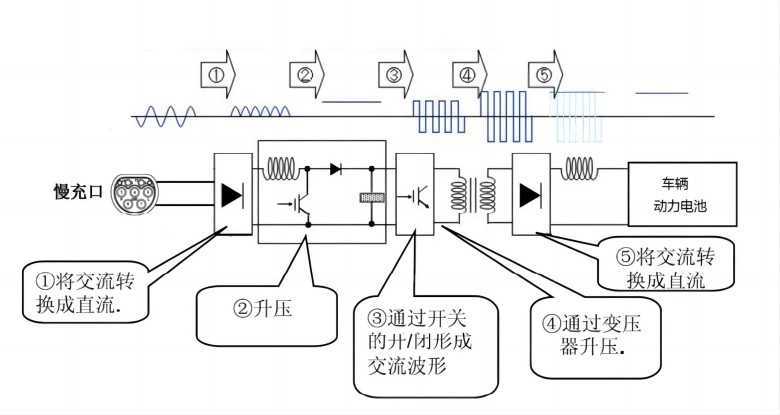

2、转化原理:220Vac经过EMI滤波电路滤波，通过一次AC-DC转换器整流，将AC整流为DC，后经PFC功率因数校准电路进行升压，再送往开关和变压器变频升压，经过LLC过第二次整流滤波后输出高压直流给动力电池充电（第一次220Vac整流到310Vdc，电压不够，要升压转化两次）

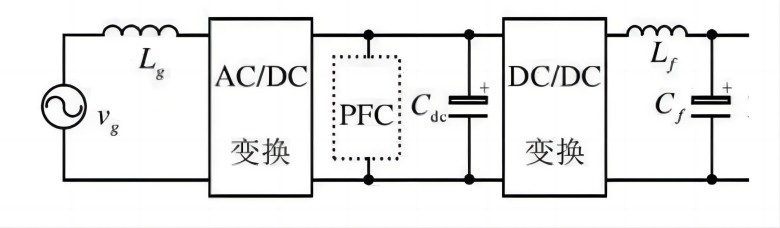

1）.主回路:主回路电路通常可分为两级，前级为功率因数校正PFC模块，提高输入的功率因数并抑制高次谐波；后级为DCDC转换器，即LLC模块，满足电池充电对电流电压的要求，实现电气隔离（PFC:功率因数校正器，在交流电转化为直流电时，提高对电的利用率。减少转化过程中的电能损耗，让电压与电流相位频率一致）
