（1）试验台架：驱动电机系统的转矩-转速特性试验主要在驱动电机测试台架上开展，是测试驱动电机系统在不同转速、不同转矩下的工作特性是否满足产品技术文件的规定，典型的驱动电机系统试验台架主要由测功机、动力直流电源、电功率分析仪和冷却系统等组成，通过上位机控制各系统运行，同时监控并测量转速、转矩、电流、电压等参数。

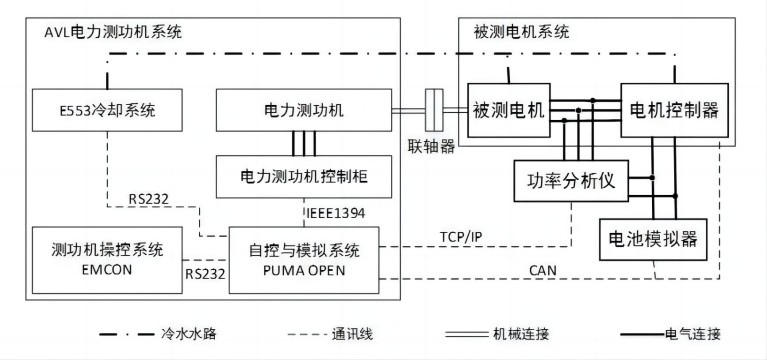

                         驱动电机测试系统原理图

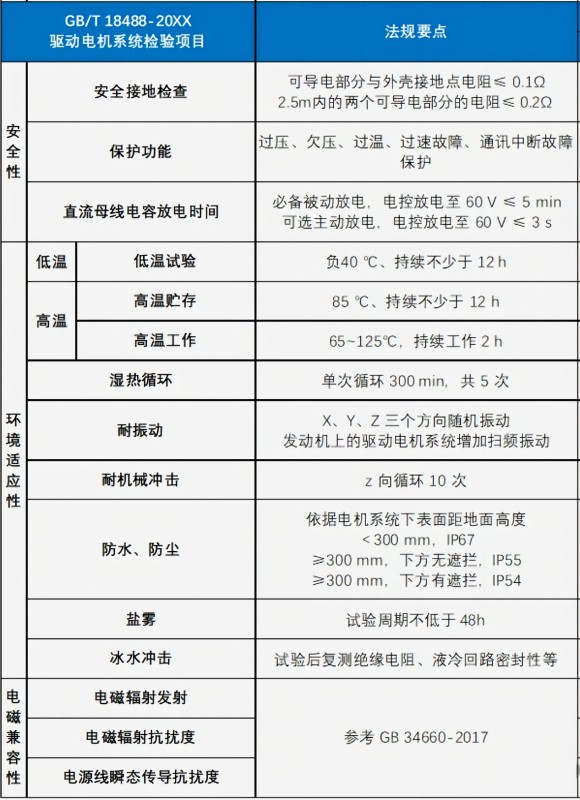

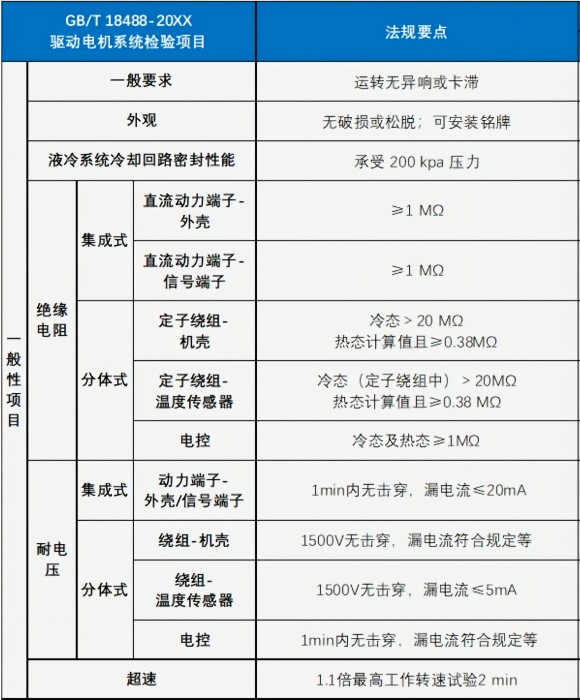

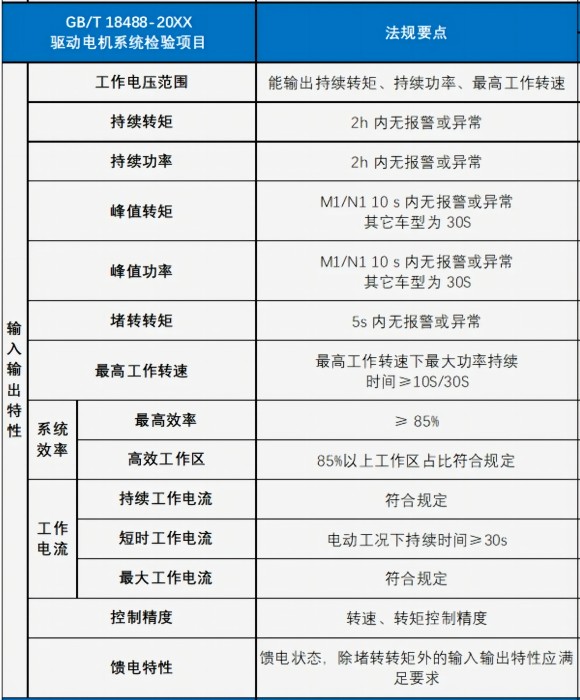

（2）试验项目：依据GB/T 18488-20XX《电动汽车用驱动电机系统》公开征求意见稿，整理驱动电机试验项目如下。
