（4）实验现象与实验结果的记录

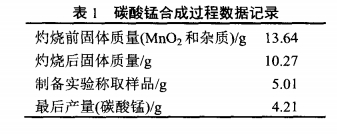

A.过程中的有关数据记录:碳酸锰合成过程中的数据记录如表1所示:
B.二价锰含量的分析结果记录

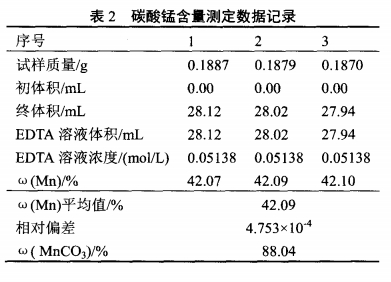

a.G--样品质量；0．05494--每毫摩尔Mn之克数;碳酸锰含量测定数据及结果如表2所示．
b.从表2可以看出，合成碳酸锰的纯度大于88％，远远超过了国标工业级碳酸锰 44％的标准(国标号：CAS#：598—62．9)，可用作工业生产原料。
3）结果与讨论

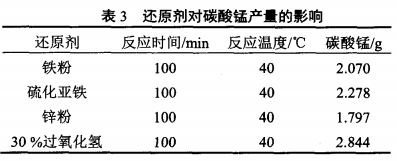

（1）还原剂种类对碳酸锰产率的影响：实验过程中分别用锌粉、过氧化氢、铁粉、硫化亚铁为还原剂，反应起始物的质量为5g，判别还原剂对碳酸锰产量的影响，结果如表3所示
*从表3可以看出，使用硫化亚铁、过氧化氢做还原剂比锌粉、铁粉生成碳酸锰的量要多，但是使用硫化亚铁容易引进硫、铁等杂质，是后续过程不好处理，而且对环境造成二次污染，所以后续过程都使用过氧化氢做还原剂；

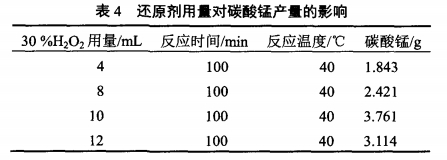

（2）过氧化氢用量对碳酸锰产率的影响：固定反应时间和反应温度，改变H2O2用量，结果如表4所示。
*从表4可以看出，还原剂H2O2用量增加，MnCO3生成量也随着增加，但是当H2O2用量增大到某一程度，MnCO3生成量又逐渐减小．这是因为过氧化氢用量过低，不能将二氧化锰中的四价锰完全转化为二价锰，所以碳酸锰的生成量较少，随着过氧化氢用量的增加MnCO3的产量有明显提高，但当H2O2增加到一定程度碳酸锰的产量反而下降，这可能是因为过量的H202反而将生成的Mn2+氧化导致碳酸锰产量下降。
（3）本文采用了人工分选与湿法相结合技术，回收废旧锌锰电池中的锰，采用条件为：用3O％过氧化氢为还原剂，硫酸介质，以饱和碳酸氢铵溶液为沉淀剂，结果得到了纯度较高的碳酸锰，回收率也比较高．而且该实验室回收方法简便易行，值得推广到实际工艺生产过程中。
|
