新能源汽车驱动电机构造、原理及关键技术之二



2、驱动电机构造及其工作原理
1)三相电流同步电机:同步电机可作为发电机为电子用电器提供电能和为蓄电池充电,多用于新能源混合动力车辆。
(1
)工作原理:定子的绕组上施加一个三相电流产生相应的旋转磁场,转子的磁极随着该旋转磁场的方向进行相应的转动,转子转动的速度与旋转磁场的转速相同。

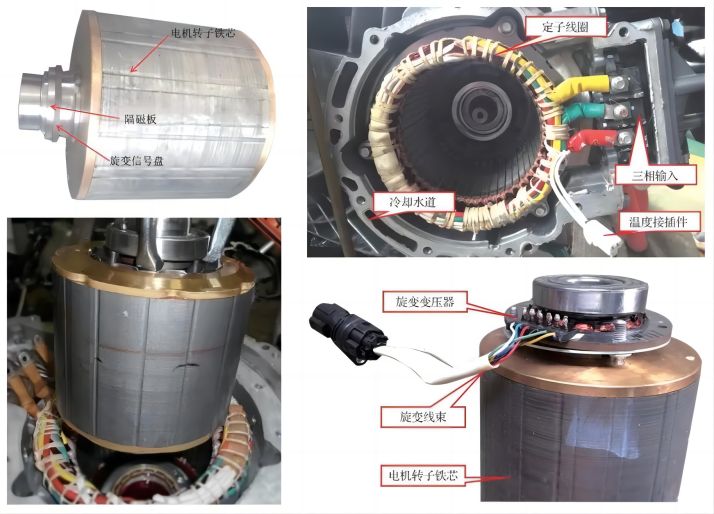

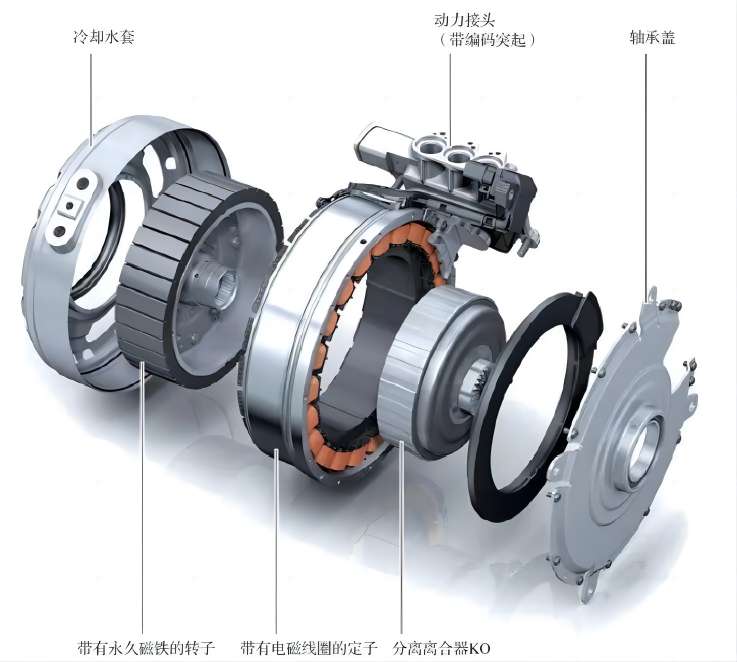

(2)三相电流同步电机结构
2)三相电流异步电机:三相电流异步电机可以作为电动机或发电机使用。

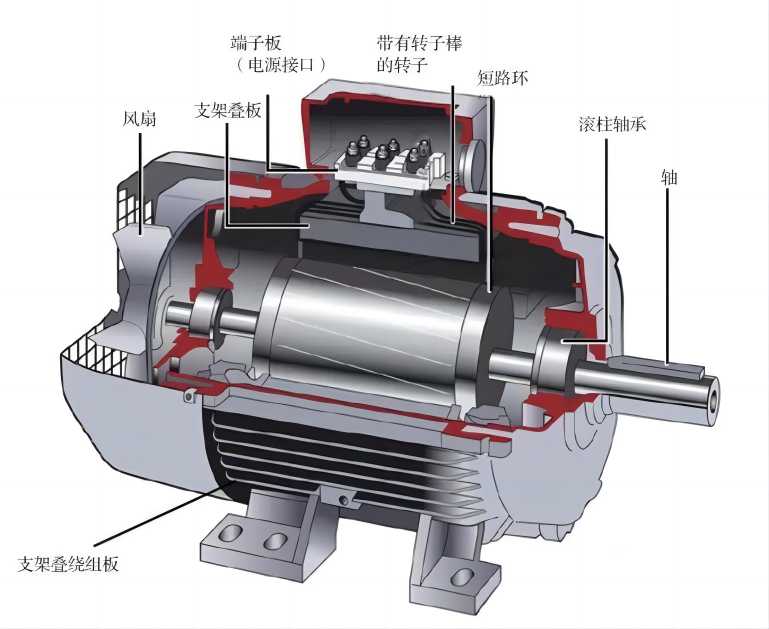

(1)三相异步电机结构

(2)工作原理:转子与定子旋转磁场的磁场感应产生转子磁场,转子使用定子旋转磁场产生的感应电流,通常异步电机也被称为感应式电机。

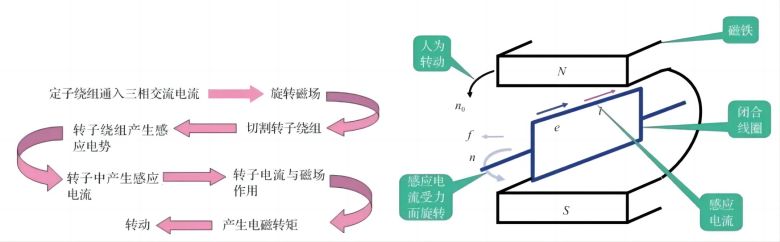

                        三相异步电机工作原理

3)永磁同步电机:永磁同步电机是将永久磁铁取代他励同步电机的转子励磁绕组,将磁铁插入转子内部,形成同步旋转的磁极。

*工作原理:启动和运行是由定子绕组、转子鼠笼绕组和永磁体这三者产生的磁场的相互作用而形成。

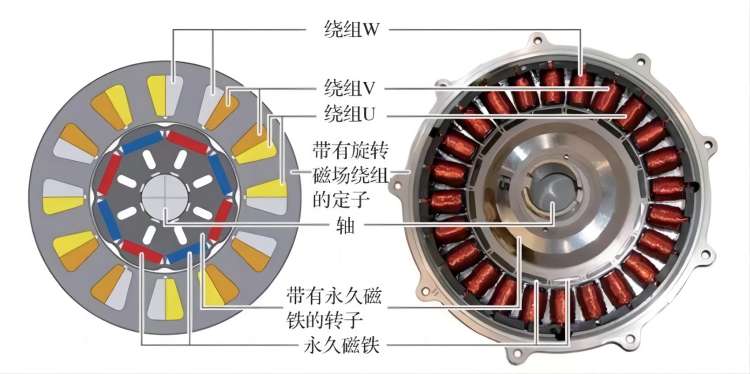

                               永磁同步电机结构

4)开关磁阻电机:开关磁阻电机结构简单,性能优越,可靠性高,覆盖功率范围10W~15MW的各种高低速驱动调速系统。

*工作原理:过控制加到电动机绕组中电流脉冲的幅值、宽度及其与转子的相对位置(即导通角、关断角),控制电动机转矩的大小与方向。

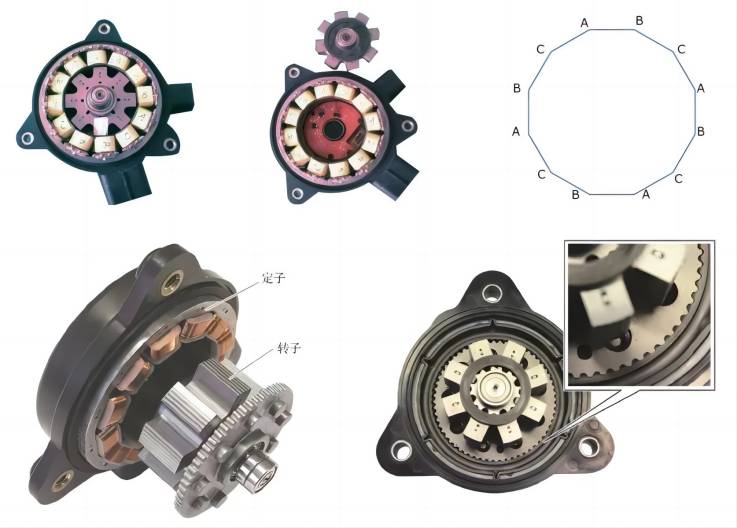

*开关磁阻电机结构
