3、 两种工艺路线选择与比较

1）草酸亚铁法工艺优缺点

*草酸亚铁法工艺优点：工艺相对简单，工艺流程可靠，原料成本较低，铁、磷、锂的含量易通过配料控制，制成电池成品后循环和低温性能良好。
*草酸亚铁法工艺缺点：原材料的稳定性对成品磷酸铁锂材料性能有较大影响；烧结过程中产品出气量较大，氧分压难以保证；制成品表面能较高，加工性能不好；烧结过程存在氨气污染问题；成品制备加工过程需要控制亚铁的氧化度；制成品磷酸铁锂电化学性能一般。

2） 磷酸铁法工艺优缺点
*磷酸铁法工艺优点：工艺相对简单，易实现全流程自动化；制造的磷酸铁锂材料比容量高，晶粒接近圆形，加工性能优越，容易实现批次产品质量稳定。磷酸铁法制造磷酸铁锂电化学性能较高。
*磷酸铁法工艺缺点：此工艺磷酸铁锂材料严重依赖磷酸铁的原料品质，且无法进行相应的调整。此工艺中，原料混料过程的均匀性要求较高，较高要求分散均匀造成工艺制造成本大幅度上升。原料磷酸铁的成分控制难度较大，原材料中的水分含量要求严格一致，才能保证与锂源的配比比例。实验室证明纳米磷酸铁更适用于磷酸铁锂材料的合成，相应的原料成本会增加。

3）草酸亚铁法工艺和磷酸铁法工艺铁源消耗

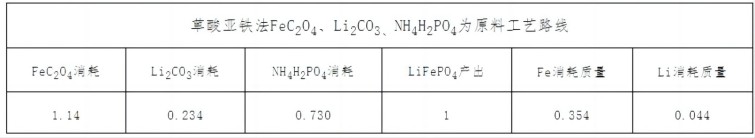

表3-3-1 每生产1吨LiFePO4原料所对应原料消耗（单位：吨）

表3-3-2  每生产1吨LiFePO4原料所对应原料消耗（单位：吨）

表3-3-3  每生产1吨LiFePO4原料所对应原料消耗（单位：吨）
