4、低压侧线路和母线保护测控：多台风机经过*一次升压为35(10)kV后并联为一个回路接入升压变电站低压侧母线，当风电场风机数量比较多时，汇入升压变电站低压侧母线的线路也比较多。为了实现监测，线路配置线路保护装置、多功能测控仪表、电能质量监测装置、无线测温装置，实现对线路电气保护、测量以及温度的实时监测，低压侧母线设置弧光保护装置。

表1 低压侧线路、母线保护测控配置

5、主变压器保护测控：风机发电在低压侧母线汇流后经过主变压器升压至110kV并入电网。主变压器配置差动保护、高后备保护、低后备保护、非电量保护、测控装置及变压器温控、档位变送器，实现对主变压器的保护测控功能，集中组屏安装。

表2 主变保护测控配置

6、高压线路保护测控：风力发电场发出的电能经过两次升压至110kV后并入电网，110kV线路配置光纤纵差保护、距离保护、防孤岛保护、测控装置等。

表3 110kV线路保护测控配置

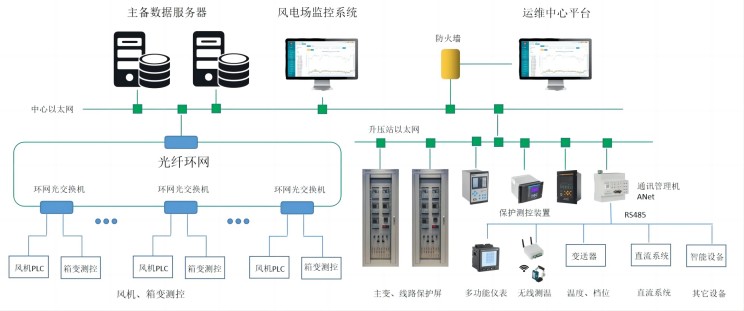

7、风力发电场监控系统：风力发电场监控平台实现对风电场的运行状态和风机的实时数据进行监测、控制和管理，提高风电场的可靠性和运行效率，降低维护成本，实现智能化管理。风力发电场占地面积比较大，设备分散，系统对数据通讯可靠性和实时性要求比较高。在具备条件的情况下采用光纤冗余环网进行数据采集和通讯，也可以采用LORA无线方式进行数据传输。风机机组PLC和箱变测控装置数据通过光纤环网上传至控制室数据服务器，升压站综合自动化系统数据通过以太网上传数据服务器，多功能仪表、无线测温、温度变送器、档位变送器、直流系统以及其它智能设备接入通讯管理机上传数据服务器，如图4所示。

图4 风力发电场监控系统图
