3.技术特点

1）北京石油化工学院自主研发的BIPT-HFAC型高压/高频交流脉冲原油脱水(盐)电源是顺应石油石化企业对高效节能原油脱水(盐)用供电装置的需要，基于现代电力电子技术和嵌入式智能控制技术研制的新型供电电源装置。

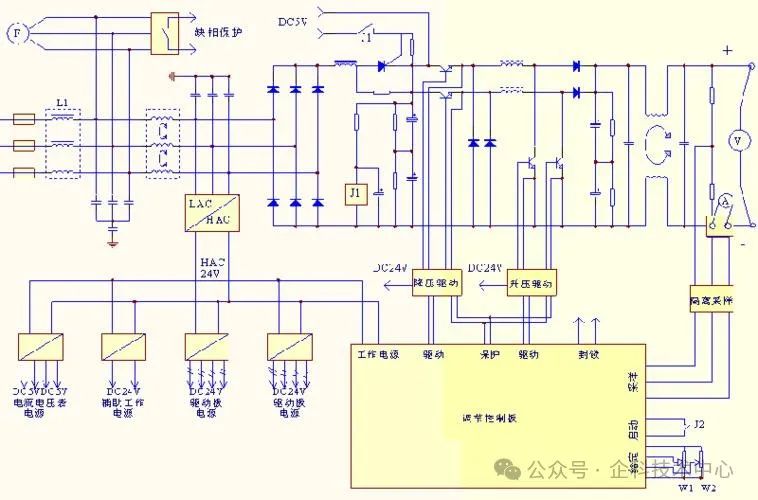

（1）其主要工作原理为三相交流电经直流调压电路得到可控的直流电压输出，桥式逆变电路对直流电压 进行逆变后，经升压变压器升压后得到频率/电压/脉宽均可控的高压/高频交流脉冲电压输出，接原油电脱水罐的电极板上向原油电脱水罐提供电能。

（2）具体技术特点如下：

a.前级调压电路采用IGBT调压方式，额定负载转换效率可达94%以上；

b.双DSP全数字电源控制技术，可方便实现与油田和炼油厂DCS、FCS控制系统的融合；

c.升压变压器铁芯采用铁基非晶磁性材料，实现交流脉冲宽频率方位的频率和脉宽无级调节；

d.一体化浸油成撬结构，弱化电缆等分布参数对输出波形的影响；

e.电源输出为交流脉冲而非直流脉冲，国内外最新研究表明高压AC电场比高压脉冲DC电场在提高聚结分离效率方面更有效。

2） 主要技术指标

（1）额定输入电压：AC3PH/380V±10%；50Hz；

（2）额定输入电流：AC 120A(有效值)；

（3)额定输出电压：20kV；

(4)额定输出电流：4A；

(5) 额定输出频率：500Hz~5kHz；

(6) 额定输出占空比：10~90%；

(7) 运行方式：8400 小时/年，连续运行；

(8)防护等级：油箱本体 IP66，低压接线盒 IP54，高压接线盒 IP66，油箱泄压装置IP23；

(9)防爆等级：油箱本体：ExOⅡBT5(充油防爆)(油浸自冷)，油箱低压接线盒：ExeⅡT5(增安型)，油箱高压接线盒：Ex OⅡBT5(充油防爆)。

(10)防爆合格证编号：CNEx12.2393X,防爆标志：ExeOII T5。
