3、充放电测试、看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

1）充电测试：充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

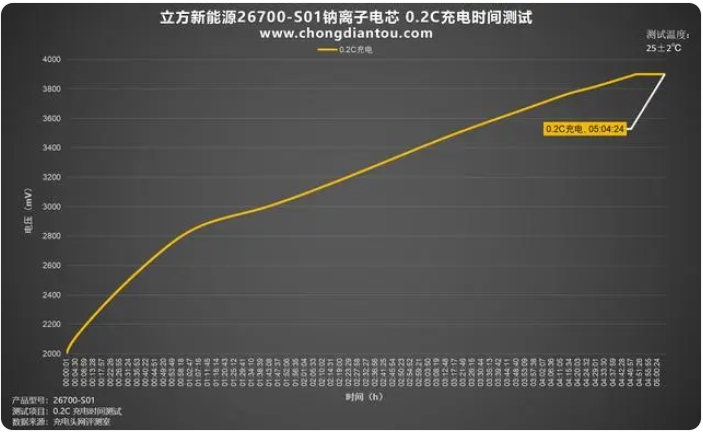

（1）0.2C充电：绘制出折线图，设置电流为 668mA，0.2C为立方新能源26700-S01钠离子电芯充电，充电截止电压为 3.9V，耗时5小时04分左右。

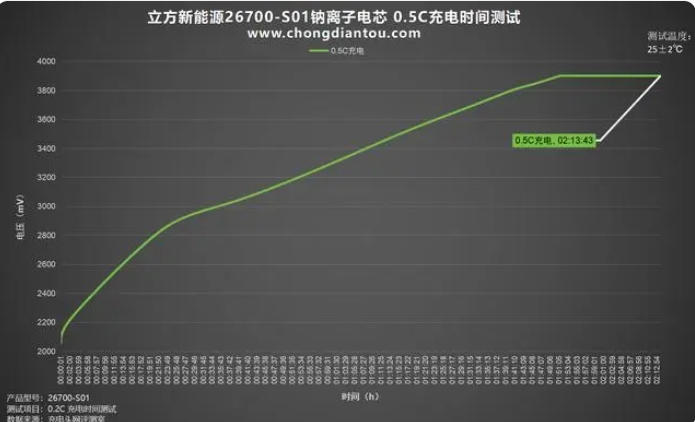

（2）0.5C充电：绘制出折线图，设置电流为 1670mA，0.5C为立方新能源26700-S01钠离子电芯充电，充电截止电压为 3.9V，耗时2小时13分左右。

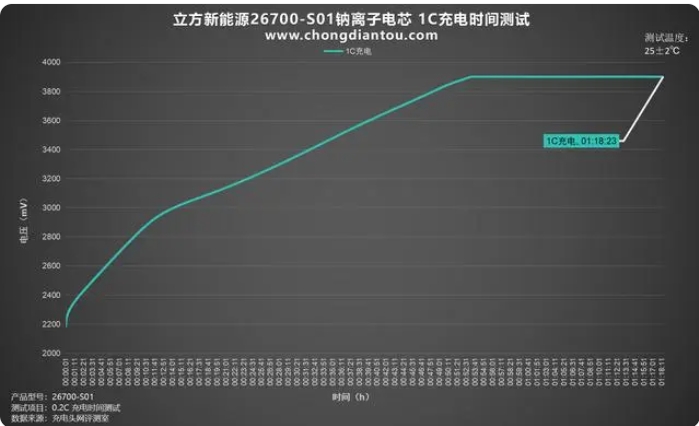

（3）1C充电：绘制出折线图，设置电流为 3340mA，1C为立方新能源26700-S01钠离子电芯充电，充电截止电压为 3.9V，耗时1小时18分左右。

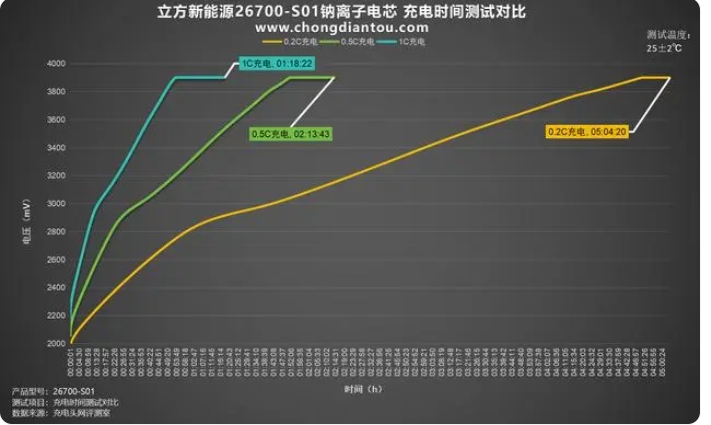

（4）将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时04分钟，0.5C充电充满耗时2小时13分钟，1C充电充满耗时1小时18分钟。

2）放电测试：放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

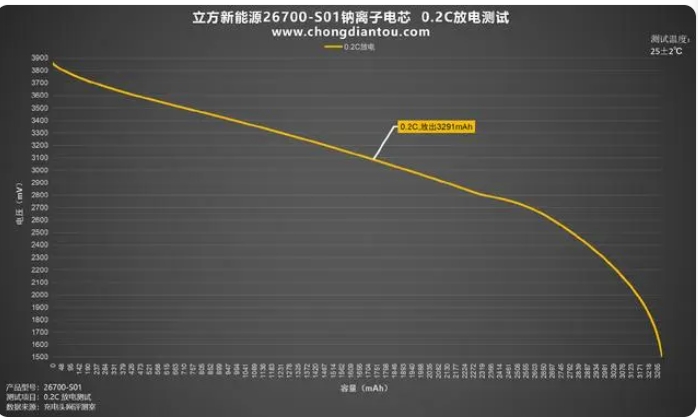

（1）0.2C放电：绘制出折线图，设置电流为 668mA，0.2C为立方新能源26700-S01钠离子电芯放电，均压3.05V，放到截止电压为 1.5V，耗时约4小时55分钟，放出容量3291mAh，放出能量10.04Wh。

（2）0.5C放电：绘制出折线图，设置电流为 1670mA，0.5C为立方新能源26700-S01钠离子电芯放电，均压3.02V，放到截止电压为 1.5V，耗时约1小时56分钟，放出容量3254mAh，放出能量9.83Wh。

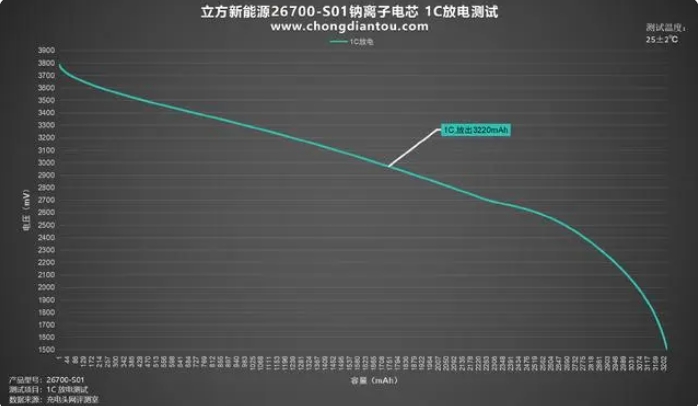

（3）1C放电：绘制出折线图，设置电流为 3340mA，1C为立方新能源26700-S01钠离子电芯放电，均压2.96V，放到截止电压为 1.5V，耗时约57分钟，放出容量3220mAh，放出能量9.54Wh。

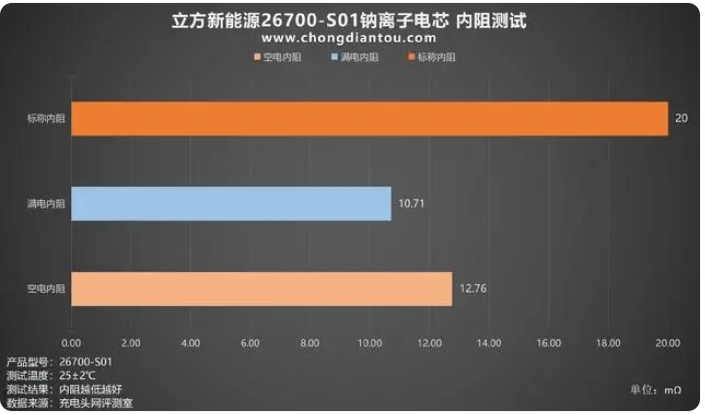

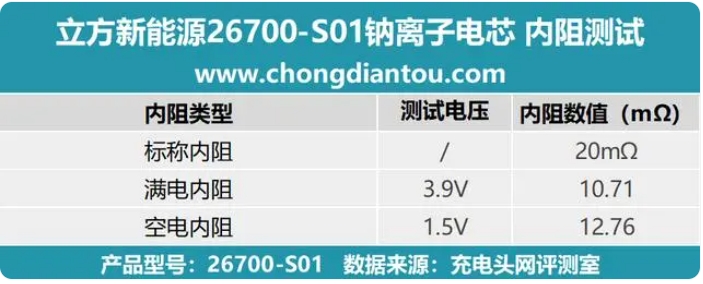

3）内阻测试：内阻测试部分，充电头网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。将测试数据汇总至表格，可以看到满电内阻电压为 3.9V，空电内阻电压则为 1.5V，立方新能源26700-S01钠离子电芯标称内阻是 20mΩ；绘制出柱状图，可以看到 3.9V满电内阻为 10.71mΩ，1.5V空电内阻为 12.76mΩ，均没有超过标称内阻，表现优秀。

4）温度测试：温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。

（1）充电温度测试

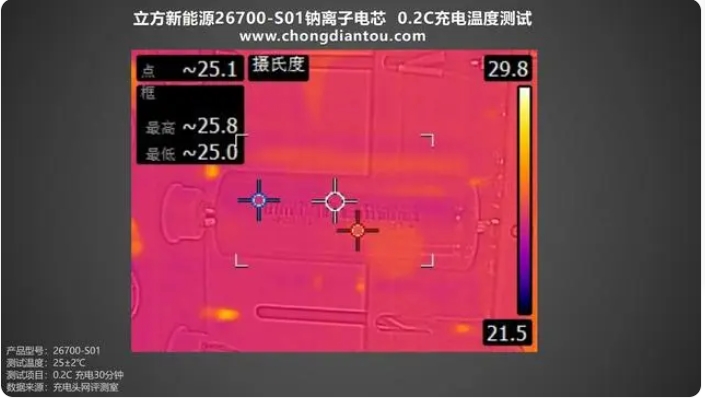

a.0.2C充电:将立方新能源26700-S01钠离子电芯以0.2C倍率进行充电30分钟，表面最高温度为25.8℃左右。

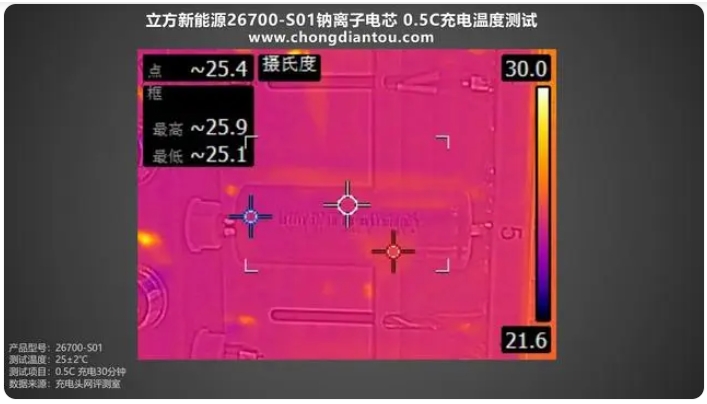

b.0.5C充电:将立方新能源26700-S01钠离子电芯以0.5C倍率进行充电30分钟，表面最高温度为25.9℃左右。

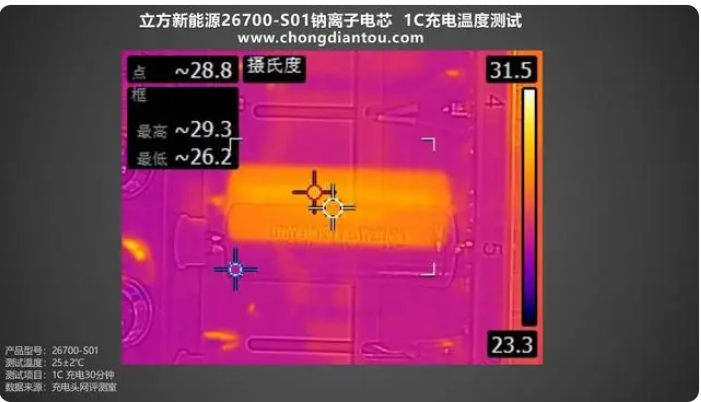

c.1C充电:将立方新能源26700-S01钠离子电芯以1C倍率进行充电30分钟，表面最高温度为29.3℃左右。

(2)放电温度测试

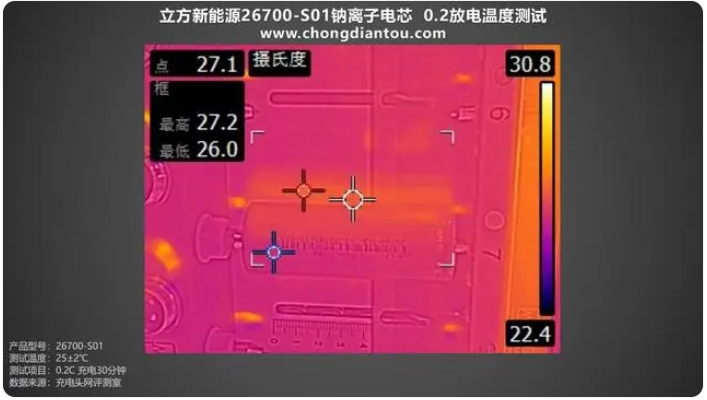

a.0.2C充电:将立方新能源26700-S01钠离子电芯以0.2C倍率进行放电30分钟，表面最高温度为27.2℃左右。

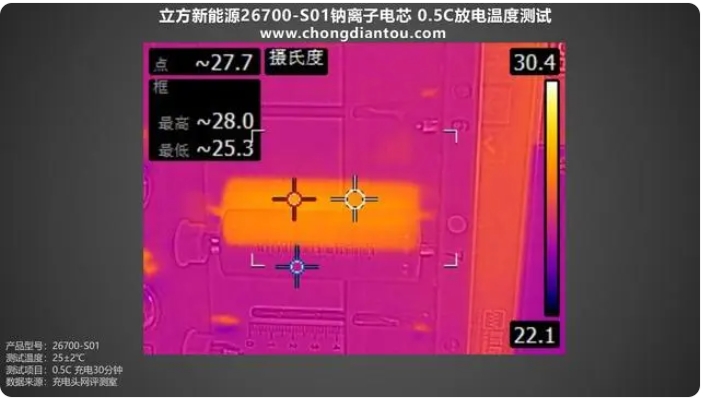

b.0.5C充电:将立方新能源26700-S01钠离子电芯以0.5C倍率进行放电30分钟，表面最高温度为28℃左右。

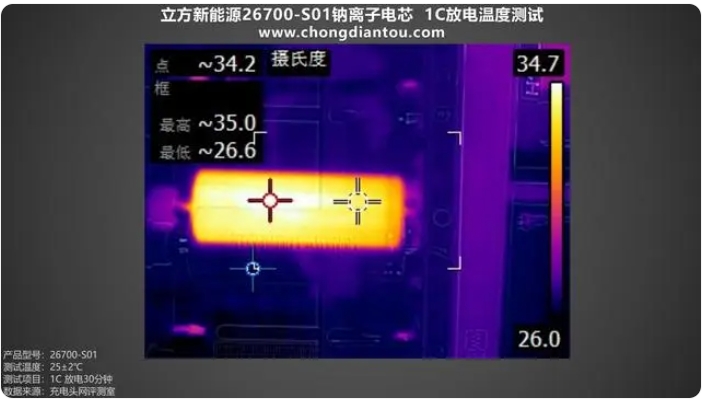

c.1C充电:将立方新能源26700-S01钠离子电芯以1C倍率进行放电30分钟，表面最高温度为35℃左右。

4、充电头网总结
1）这款立方新能源26700-S01钠离子电芯，与32700-S01有着同样的性能以及材质，充电头网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时18分完成充电，放电部分，可以看到0.2C倍率放电放出容量3291mAh，接近标称容量，放出能量达到10.04W与标称能量相符。
2）内阻和温度表现， 3.9V满电内阻为 10.71mΩ，1.5V空电内阻为 12.76mΩ，均没有超过标称内阻；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在25-29℃区间；放电温度在27-35℃区间，充电发热量不大，放电时温度较高属正常现象。
3）整体来看这款立方新能源26700-S01钠离子电芯无论是充放电测试还是内阻以及温度测试都有着不错的性能表现，与锂电池相比；钠电池具有成本低、温度低以及具备与锂电池同样的安全性，立方新能源已经成立湖南钠方新能源，计划至2025年末，实现钠离子电池10GWh/年产能，为钠电池市场打下坚实基础。
